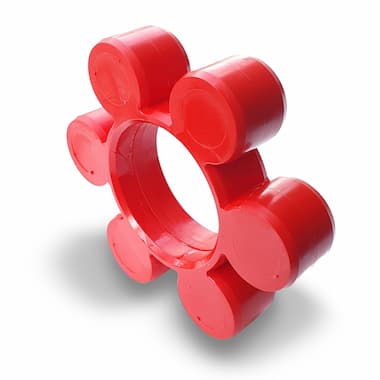

TNS 230 VkR - pružný element (93 Shore A, červený, polyuretan)
Hřídelová spojka
Cena bez DPH: 7 548,00Kč
Cena s DPH: 9 133,00Kč s DPH
Katalogová cena bez DPH:
7 702,00Kč
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
Parametry
V tištěném katalogu můžete tento materiál najít také pod zkratkou PU.
Popis hřídelové spojky
TNS 230 VkR - pružný element (93 Shore A, červený, polyuretan) je součástka určená pro hřídelové spojky RINGFEDER TNS.
RINGFEDER TNS jsou torzně pružné, neprůrazné hřídelové spojky se dvěma kovovými náboji s čelními zuby a pryžovým (Pb) nebo polyuretanovým (Vk) elementem. Přenášejí krouticí moment přes tlakově namáhané elastické nárazníky vzájemně spojené do mezikroužku, kterým tlumí nárazy a torzní kmitání. Tento element je odolný proti oleji a elektricky vodivý.
Dříve byly prodávány pod označením TSCHAN-S.
Konstrukce
- Jednodílné náboje (naznačeny typy ST a LST)
- Pružný element
Oblasti použití
Pružné spojky RINGFEDER TNS (dříve TSCHAN-S) jsou určeny pro nejvyšší požadavky v celé řadě průmyslových odvětví zejména u kompresorů, čerpadel, dopravníků a mnoho dalších strojů.
Robustní provedení a vynikající tlumicí vlastnosti zaručují uživatelům maximální provozní spolehlivost, zejména v aplikacích s výraznými rázovými, střídavými nebo vibračními zatíženími.
Vlastnosti
- Vyrovnávají úhlové, radiální a axiální přesazení hřídelů
- Pružné elementy různé tvrdosti Shore namáhané na tlak
- Pružné elelmenty pro teplotní rozsah od −30 °C do +100 °C
- Vnější průměr do 400 mm
- Průměr vrtání do max. 160 mm
- Krouticí moment do TKn = 13 350 Nm / TKmax = 40 000 Nm
- Otáčky do nmax = 15 000 1/min
Soubory ke stažení
Rozměry a parametry pružných spojek RINGFEDER TNS
Katalogové listy TYMA CZ
Česky a anglicky (PDF 376,21 kB)
