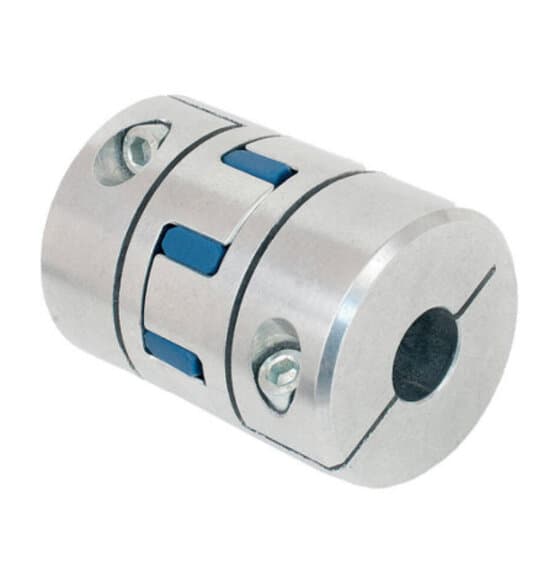

Bezvůlové spojky SIT TRASCO ES

SIT TRASCO ES jsou torzně pružné, neprůrazné hřídelové spojky se dvěma kovovými náboji s čelními zuby a polyuretanovým elementem. Přenášejí krouticí moment přes vysoce přesný tlakově namáhaný elastický nárazník ve tvaru hvězdice, který tlumí nárazy a torzní kmitání. Tento element je odolný proti oleji, chemikáliím a teplu, je elektricky vodivý. Pružné elementy jsou k dispozici v různých barvách podle jejich tvrdosti. Náboje se vyrábějí s minimální vůlí, aby pružné elementy byly velmi těsně zasunuty do čelních zubů a vytvořily tak tzv. bezvůlovou spojku. Vyrábějí se z oceli nebo ze slitiny hliníku jako nevrtané, s hotovou dírou H7, se svěrným spojem a stahovacím šroubem nebo s integrovaným svěrným kuželovým elementem s hotovou dírou.

Spojky TRASCO ES jsou použitelné pro oba směry otáčení a každou montážní polohu.

Náboje GESP bezvůlových spojek SIT TRASCO ES (bez díry) - náhled

GESP (náboje bez díry)

SIT TRASCO ES GESP
Komponenty spojek v nevrtaném provedení
Velikost spojek: 7 - 75
Maximální díra: do 95 mm
Náboje GESF bezvůlových spojek SIT TRASCO ES (s hotovou dírou) - náhled

GESF (náboje s hotovou dírou)

SIT TRASCO ES GESF
Komponenty spojek s dírou H7 a drážkou pro pero dle DIN 6885
Velikost spojek: 7 - 75
Průměr díry: do 95 mm
Náboje GESM bezvůlových spojek SIT TRASCO ES (svěrné) - náhled

GESM (svěrné náboje)

SIT TRASCO ES GESM
Komponenty spojek se svěrným spojem a stahovacím šroubem
Velikost spojek: 7 - 75
Průměr díry: do 80 mm
Náboje GESMC bezvůlových spojek SIT TRASCO ES (kompaktní svěrné) - náhled

GESMC (kompaktní svěrné náboje)

SIT TRASCO ES GESMC
Komponenty spojek se svěrným spojem a stahovacím šroubem
Velikost spojek: 7 - 45
Průměr díry: do 45 mm
Náboje GESA bezvůlových spojek SIT TRASCO ES (upínací) - náhled

GESA (upínací náboje)

SIT TRASCO ES GESA
Komponenty spojek s integrovaným svěrným kuželovým elementem s hotovou dírou
Velikost spojek: 14 - 65
Průměr díry: do 70 mm
Náboje GESAP bezvůlových spojek SIT TRASCO ES (upínací) - náhled

GESAP (upínací náboje, ocel, DIN 69002)

SIT TRASCO ES GESAP
Komponenty spojek s integrovaným svěrným kuželovým elementem s hotovou dírou
Velikost spojek: 14 - 55
Průměr díry: do 50 mm
Mezikusy GESS bezvůlových spojek SIT TRASCO ES (pro dvojitou spojku) - náhled

GESS (mezikusy pro dvojitou spojku)

SIT TRASCO ES GESS
Komponenty spojek pro spojky TRASCO ES 7–65
Maximální díra: do 80 mm
Pružné elementy spojek SIT TRASCO ES - náhled

AES (pružné elementy)

SIT TRASCO ES AES
Komponenty spojek různých rozměrů a tvrdosti

Oblasti použití hřídelových spojek

Pružné bezvůlové spojky SIT TRASCO ES jsou určené pro nejvyšší požadavky v celé řadě průmyslových odvětví v případech, ve kterých je vyžadována nejvyšší přesnost a minimální vůle.

Použití nacházejí například u obráběcích strojů, testovacích strojů, jemné mechaniky, dynamometrů i v mnoha dalších aplikacích zejména v potravinářském, chemickém, papírenském, kovozpracujícím a automobilovém průmyslu.

Vlastnosti hřídelových spojek

  • Přenos kroutícího momentu bez vůle
  • Tlumení vibrací od hřídele motoru (až do 80 %)
  • Jednoduchá a rychlá montáž
  • Spojka odolná proti olejům, chemikáliím a vysoké teplotě
  • Malé rozměry, nízké momenty setrvačnosti
