Pružné spojky RINGFEDER TNS

TNS (pružné) spojky RINGFEDER (dříve TSCHAN-S) jsou torzně pružné, neprůrazné spojky s čelními zuby a pružným elementem.

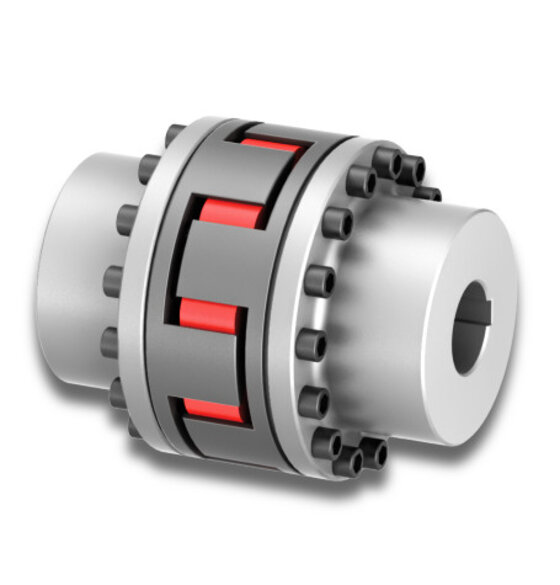

RINGFEDER TNS SDD-5

Pokud formulář odešlete, použijeme Vaše osobní údaje (e-mail) k zaslání odpovědi na Vaši poptávku. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Popis hřídelových spojek

Pružné spojky RINGFEDER TNS přenáší krouticí moment přes tlakově namáhané elastické nárazníky vzájemně spojené do mezikroužku. Elastický mezikroužek je možno volit podle aplikace z pryže (Pb82) nebo polyuretanu (VkR, VkW).

Spojka je použitelná pro každý směr otáčení a každou montážní polohu.

Oblasti použití hřídelových spojek

Pružné spojky RINGFEDER TNS (dříve TSCHAN-S) jsou určeny pro nejvyšší požadavky v celé řadě průmyslových odvětví zejména u kompresorů, čerpadel, dopravníků a mnoho dalších strojů.

Robustní provedení a vynikající tlumicí vlastnosti zaručují uživatelům maximální provozní spolehlivost, zejména v aplikacích s výraznými rázovými, střídavými nebo vibračními zatíženími.

Vlastnosti hřídelových spojek

  • Vyrovnávají úhlové, radiální a axiální přesazení hřídelů
  • Pružné elementy různé tvrdosti Shore namáhané na tlak
  • Pružné elelmenty pro teplotní rozsah od −30 °C do +100 °C
  • Vnější průměr do 400 mm
  • Průměr vrtání do max. 160 mm
  • Krouticí moment do TKn = 13 350 Nm / TKmax = 400 00 Nm
  • Otáčky do nmax = 15 000 1/min

Soubory ke stažení

Rozměry a parametry pružných spojek RINGFEDER TNS - náhled

Rozměry a parametry pružných spojek RINGFEDER TNS

Katalogové listy TYMA CZ

Česky a anglicky (PDF 468,78 kB)

Pružné spojky TNS - náhled

Pružné spojky TNS

Katalog RINGFEDER

Anglicky (PDF 2,53 MB)


Dotaz ke kategorii hřídelových spojek

Neváhejte se na nás obrátit s jakýmkoli dotazem k produktům v této kategorii.

Nabízíme i konstrukční návrhy a výpočet jednotlivých součástí převodů včetně hřídelových spojek. V případě zájmu o tuto službu použijte detailní Formulář pro výpočet převodu nebo spojky.
