Pružné spojky RINGFEDER TNB

TNB (pružné) spojky RINGFEDER (dříve TSCHAN-B) jsou torzně pružné, neprůrazné spojky s čelními zuby a pružným elementem.

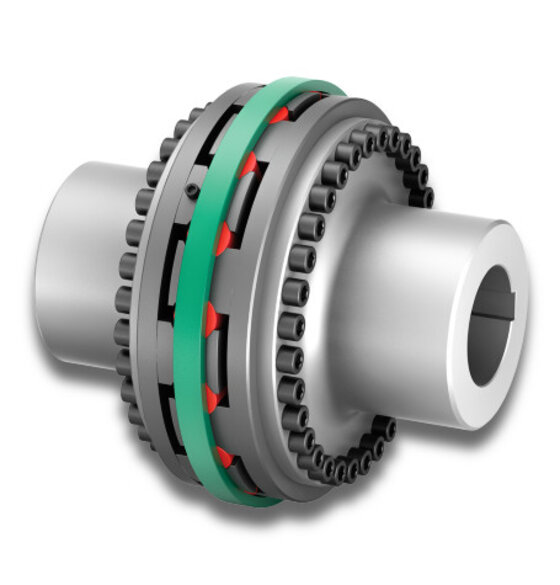

RINGFEDER TNB BHDD

Pokud formulář odešlete, použijeme Vaše osobní údaje (e-mail) k zaslání odpovědi na Vaši poptávku. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Popis hřídelových spojek

Pružné spojky RINGFEDER TNB přenáší krouticí moment přes tlakově namáhané elastické elementy. Tyto elementy ve tvaru válečků je možno volit podle aplikace z pryže (Pb82) nebo polyuretanu (VkR, VkW).

Spojka je použitelná pro každý směr otáčení a každou montážní polohu.

Oblasti použití hřídelových spojek

Pružné spojky RINGFEDER TNB (dříve TSCHAN-B) jsou určeny pro nejvyšší požadavky v celé řadě průmyslových odvětví zejména u drtičů, turbín, generátorů, kompresorů, dopravníků a mnoho dalších strojů. Robustní provedení a vynikající tlumicí vlastnosti zaručují uživatelům maximální provozní spolehlivost, zejména v aplikacích s výraznými rázovými, střídavými nebo vibračními zatíženími.

Vlastnosti hřídelových spojek

  • Vyrovnávají úhlové, radiální a axiální přesazení hřídelů
  • Pružné elementy různé tvrdosti Shore namáhané na tlak
  • Pružné elementy pro teplotní rozsah od  −30 °C do +100 °C
  • Možnost radiální výměny elementů bez posunutí soustrojí
  • Vnější průměr do 1275 mm
  • Průměr vrtání do 400 mm
  • Krouticí moment do TKn = 260000 / TKmax = 780000 Nm
  • Otáčky do nmax = 4100 1/min

Soubory ke stažení

Pružné spojky TNB - náhled

Pružné spojky TNB

Katalog RINGFEDER

Anglicky (PDF 1,45 MB)


Dotaz ke kategorii hřídelových spojek

Neváhejte se na nás obrátit s jakýmkoli dotazem k produktům v této kategorii.

Nabízíme i konstrukční návrhy a výpočet jednotlivých součástí převodů včetně hřídelových spojek. V případě zájmu o tuto službu použijte detailní Formulář pro výpočet převodu nebo spojky.

Zeptejte se našich specialistů
Antispam

Pokud formulář odešlete, použijeme Vaše osobní údaje (jméno, příjmení, e-mail) k zaslání odpovědi na Vaši poptávku či dotaz. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Profil výrobce hřídelových spojek

RINGFEDER

Společnost RINGFEDER POWER TRANSMISSION GMBH je světovým dodavatelem špičkových produktů v oblasti pohonné a tlumicí techniky. Uživatelům po celém světě nabízí vynikající upínací zařízení, tlumicí řešení a spojovací systémy pro nejvyšší požadavky na funkčnost a odolnost v celé řadě průmyslových odvětví.

Svým zákazníkům poskytuje nejen odborné poradenství na základě téměř 100 let zkušeností a odborných znalostí, ale společně s nimi také vyvíjí inovativní řešení šitá na míru. Na celosvětovém úspěchu společnosti RINGFEDER se podílejí její pobočky v Německu, USA, Brazílii, Číně, Indii a také celosvětová síť služeb a partnerů.

Jsme autorizovaným regionálním distributorem společnosti RINGFEDER.

více informací o výrobci
