Pružné spojky TRASCO a TRASCO ES nově v nabídce e-shopu

• Bezvůlové SIT TRASCO ES (Zero-Backlash)
• Výhody SIT TRASCO ES
• Komponenty spojek TRASCO ES

Jedná se jak o běžné pružné spojky SIT TRASCO, tak o bezvůlové spojky SIT TRASCO ES. Spojky jsou konstruované jako stavebnice, což se odráží i ve struktuře obou kategorií, které jsou dále členěné do podkategorií dle různých typů kompatibilních komponent – nábojů, mezikusů a pružných elementů.

Bezvůlové SIT TRASCO ES (Zero-Backlash)

Kompaktní design TRASCO ES představuje optimální volbu pro aplikace vyžadující přesný pohyb. Typické použití je například u servomotorů, pohonů posuvných stolů, vřeten obráběcích strojů, pohonů vrtacích a brusných trnů, kuličkových šroubů, ale také u motorů či motůrků v robotice, automatizaci a jemné mechanice.

Na rozdíl od běžných hřídelových spojek TRASCO jsou u bezvůlové hřídelové spojky TRASCO ES používány speciální polyuretanové pružné elementy, které jsou vyrobeny pro vkládání do nábojů s mírným předpětím. Evolventní tvar zubů spojky a pružného elementu zajistí rovnoměrné stlačení a tím i nulovou vůli, která charakterizuje převod výkonu těmito spojkami. Díky nulové vůlí zůstává spojka torzně tuhá pro rozsah stanoveného zatížení, přestože umožňuje absorpci radiálních, úhlových a axiálních nesouosostí i nežádoucích vibrací. Široká plocha styku flexibilního prvku udržuje nízký kontaktní tlak. Zuby prvku mohou být pak mnohokrát přetíženy, aniž by to způsobilo opotřebení nebo trvalé deformace.

Vysoké provozní teploty způsobují při nevhodné volbě pružného elementu jeho degradaci, kdy ztrácí značnou část své pružnosti, čímž se podstatně snižuje schopnost manipulace s krouticím momentem. Při výběru spojky je proto třeba toto riziko zohlednit a pečlivě zvážit provozní teplotu.

Rozsah krouticího momentu je u spojek TRASCO ES od 0,7 Nm do 4 800 Nm, maximální otáčky pak podle velikosti spojky až do 40 000 ot/min.

Výhody SIT TRASCO ES

• Přenos pohybu s „nulovou vůlí“
• Tlumení až 80 % vibrací od hřídele motoru
• Nízká tepelná vodivost
• Snadná a rychlá instalace

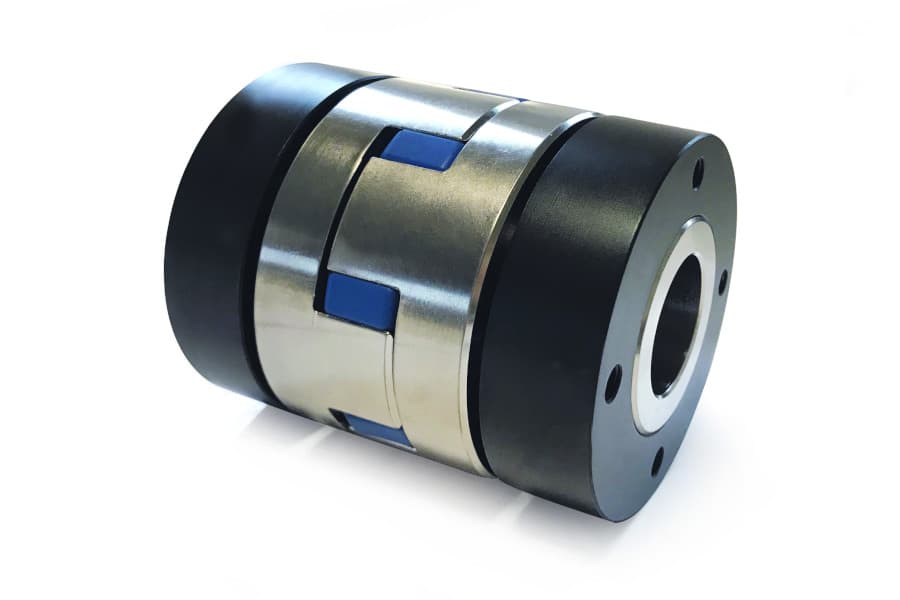

• Dokonalé rozložení hmotnosti a vyvážení zejména u typů s upínacími náboji GESA a GESAP (viz dále)
• Nízký moment setrvačnosti díky kompaktní konstrukci a typům použitých materiálů

Komponenty spojek TRASCO ES

Produktová řada TRASCO ES nabízí širokou škálu komponent.

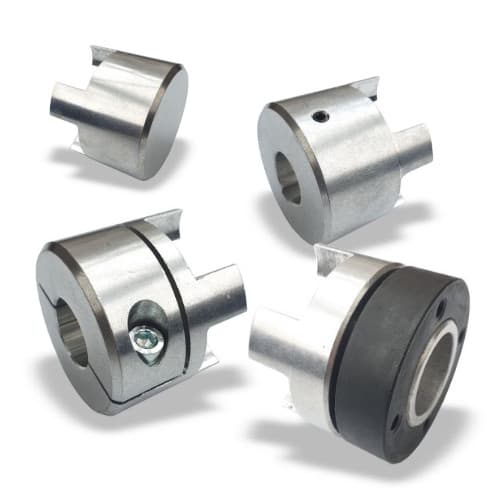

Náboje

Vysoce přesné náboje s čelními zuby jsou vyráběny podle typu a velikosti z vysoce kvalitní slitiny hliníku, oceli nebo litiny. V nabídce e-shopu naleznete následující typy:

• GESP – náboje v nevrtaném provedení

• GESF – náboje s hotovou dírou H7 a drážkou pro pero dle DIN 6885

• GESM – náboje se svěrným spojem a stahovacím šroubem

• GESMC – kompaktní svěrné náboje s redukovanou délkou

• GESA – náboje s integrovaným upínacím kuželovým elementem s hotovou dírou

• GESAP – upínací náboje s hotovou dírou dle DIN 69002

Mezikusy

Středové díly, do kterých jsou z obou stran zasunuty pružné elementy s náboji.

• GESS – mezikusy pro spojky TRASCO ES 7–65

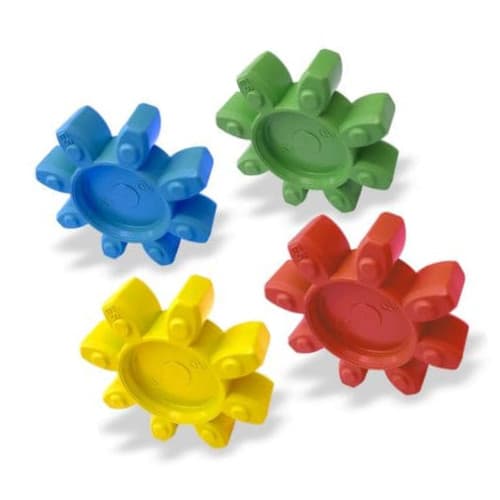

Pružné elementy

Polyuretanové hvězdicovité komponenty s označením AES jsou dimenzovány pro teploty až do +120 °C, jsou odolné proti oleji a chemikáliím a jsou elektricky vodivé. K dispozici v různých barvách podle jejich tvrdosti:

Modré

Speciální měkčí elementy pro nízké teploty do −50 °C

Tvrdost: 80 Shore A

Rozsah provozních teplot: od −50 °C do +80 °C

Žluté

Standardní elementy nižší tvrdosti a teplotní odolnosti do −40 °C

Tvrdost: 92 Shore A

Rozsah provozních teplot: od −40 °C do +90 °C

Červené

Nejpoužívanější elementy střední tvrdosti a teplotní odolnosti

Tvrdost: 98 Shore A

Rozsah provozních teplot: od −30 °C do +90 °C

Zelené

Tvrdší elementy pro vyšší přenášený krouticí moment a teploty do +110 °C, krátkodobě až do +120 °C

Tvrdost: 64 Shore D

Rozsah provozních teplot: od −30 °C do +110 °C
