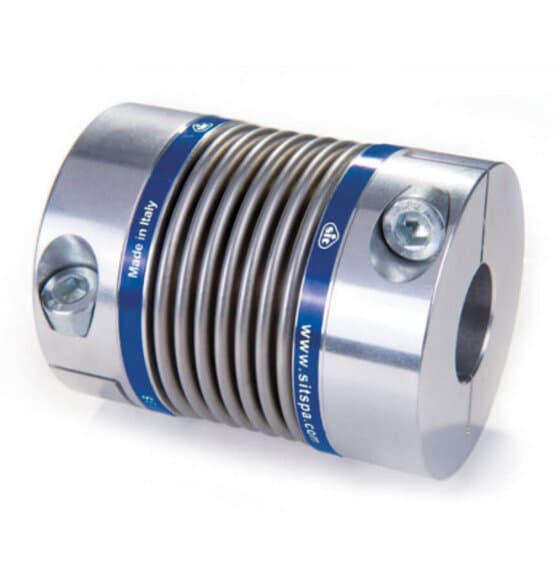

Vlnovcové spojky SIT SERVOPLUS
SIT SERVOPLUS jsou celokovové torzně tuhé vlnovcové spojky s bezvůlovým přenosem krouticího momentu navržené speciálně pro pohony řízené servomotory, kde je vyžadována maximální přesnost polohování. Přenášejí krouticí moment přes vysoce odolný nerezový vlnovcový element, který je na obou stranách spojen s kovovými náboji, přičemž kompenzuje axiální, radiální i úhlové vyosení hřídelí bez nutnosti údržby při pracovní teplotě do +300 °C. Náboje se vyrábějí z hliníkové slitiny s otvorem pro radiální upínací šroub ve variantách s předvrtanou nebo hotovou dírou k upevnění spojky na hřídeli.
Spojky SERVOPLUS jsou použitelné pro oba směry otáčení a každou montážní polohu.
GSPM (náboje s předvrtanou dírou)
GSPMF (náboje s hotovou dírou)
Konstrukce hřídelových spojek
- Náboje GSPM/GSPMF s předvrtanou nebo hotovou dírou a otvorem pro radiální upínací šroub
- Vlnovcový element GSPS
Oblasti použití
Vlnovcové spojky SIT SERVOPLUS s náboji GSPM/GSPMF a vlnovcem GSPS jsou určeny speciálně pro pohony řízené servomotory, kde je kromě přenosu krouticího momentu vyžadována i maximální přesnost polohování a nulová vůle.
Používají se například u os CNC obráběcích a dřevoobráběcích strojů, v robotice a manipulátorech, u balicích a tiskařských strojů, v přístrojové, měřicí a automatizační technice i u laserových a řezacích strojů a dalších precizních automatizovaných pohonů se zpětnovazebním řízením polohy. Uplatnění nacházejí také v potravinářském, chemickém, papírenském, kovozpracujícím a automobilovém průmyslu.
Vlastnosti
- Přenos krouticího momentu s nejvyšší přesností bez vůle
- Vysoká torzní tuhost
- Nízký moment setrvačnosti
- Vynikající dynamické vlastnosti i při vysokých otáčkách a častých změnách směru zatížení
- Jednoduchá a rychlá montáž
- Bezúdržbový provoz, odolnost proti opotřebení
- Teplotní odolnost do +300 °C
Soubory ke stažení
Související produkty
Lamelové spojky SIT SERVOMATE
Celokovové, torzně tuhé, bezvůlové lamelové spojky se svěrnými náboji
Bezvůlové spojky SIT TRASCO ES
Bezvůlové spojky s čelními zuby a polyuretanovým pružným elementem tvaru hvězdice
Nabízíme i konstrukční návrhy a výpočet jednotlivých součástí převodů včetně hřídelových spojek. V případě zájmu o tuto službu použijte detailní Formulář pro výpočet převodu nebo spojky.
Profil výrobce hřídelových spojek
SIT S.p.A. je společností zaměřenou na mechanický přenos výkonu (zkratka SIT znamená: Società Italiana Trasmissioni, tedy Italská společnost pro přenos výkonu). Pod značkou SIT vyvíjí, konstruuje, vyrábí a distribuuje vysoce kvalitní řešení a komponenty pro průmyslové aplikace napříč obory – od automotive a přesného strojírenství přes potravinářství a textilní průmysl až po chemické závody nebo logistická centra.
Společnost SIT S.p.A. je, spolu s Elatech S.r.l. a dalšími, součástí průmyslového uskupení Scaglia Group. Působí v Evropě, Severní Americe a Asii, sestává ze 7 výrobních center a 6 dceřiných společností s více než 1 000 zaměstnanci. Členství ve skupině umožňuje jednotlivým společnostem vzájemné sdílení technologií a inovací, přináší finanční stabilitu a trvalý růst.
Jsme autorizovaným distributorem hřídelových spojek, pouzder, řetězových kol a řemenic společnosti SIT S.p.A. a polyuretanových ozubených řemenů a pásů od Elatech S.r.l.
