Lamelové spojky SIT SERVOMATE
SIT SERVOMATE jsou celokovové torzně tuhé lamelové spojky s bezvůlovým přenosem krouticího momentu navržené speciálně pro pohony řízené servomotory, kde je vyžadována maximální přesnost polohování. Přenášejí krouticí moment přes vysoce odolnou sadu lamel, která je upevněna mezi náboji. Mohou pracovat ve dvou provedeních – v jednoduchém s jednou sadou lamel, avšak bez schopnosti kompenzovat radiální vyosení, nebo ve dvojitém se dvěma sadami a mezikroužkem, kdy radiální vyosení zvládají za cenu prodloužení konstrukce, vyššího momentu setrvačnosti a poloviční tuhosti.
Spojky SERVOMATE jsou použitelné pro oba směry otáčení a každou montážní polohu.
GSMM (náboje s předvrtanou dírou)
GSMC (mezikroužky pro dvojitou spojku)
Konstrukce hřídelových spojek
- Náboje GSMM s předvrtanou dírou a otvorem pro radiální upínací šroub
- Sady lamel GSMPL
- Mezikroužek GSMC
Oblasti použití
Lamelové spojky SIT SERVOMATE jsou určeny speciálně pro pohony řízené servomotory, kde je kromě přenosu krouticího momentu vyžadována i maximální přesnost polohování a nulová vůle.

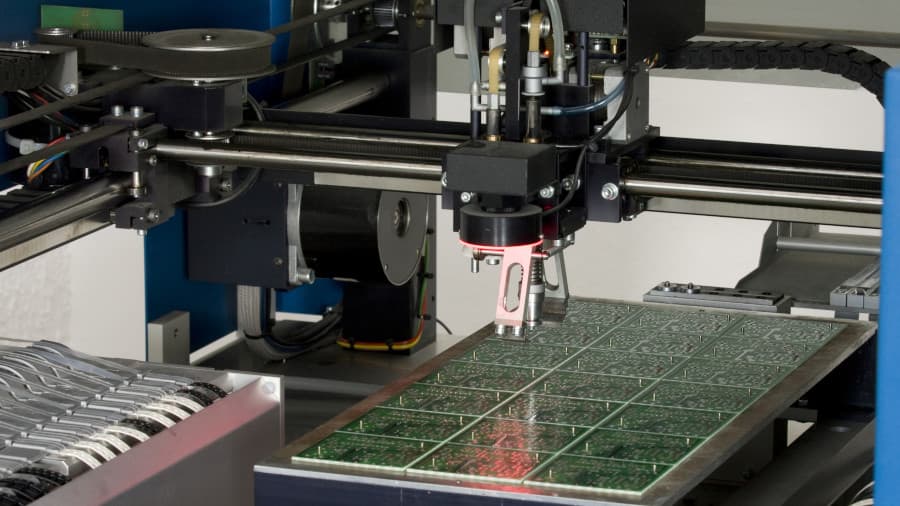

Používají se například u os CNC obráběcích a dřevoobráběcích strojů, v robotice a manipulátorech, u balicích a tiskařských strojů, v přístrojové, měřicí a automatizační technice i u laserových a řezacích strojů a dalších precizních automatizovaných pohonů se zpětnovazebním řízením polohy. Uplatnění nacházejí také v potravinářském, chemickém, papírenském, kovozpracujícím a automobilovém průmyslu.
Soubory ke stažení
Související produkty
Vlnovcové spojky SIT SERVOPLUS
Celokovové, torzně tuhé, bezvůlové vlnovcové spojky se svěrnými náboji a nerezovým vlnovcovým elementem
Nabízíme i konstrukční návrhy a výpočet jednotlivých součástí převodů včetně hřídelových spojek. V případě zájmu o tuto službu použijte detailní Formulář pro výpočet převodu nebo spojky.
