Válečkové spojky RINGFEDER TNK

TNK (válečkové) spojky RINGFEDER (dříve TSCHAN TK) jsou torzně tuhé hřídelové spojky.

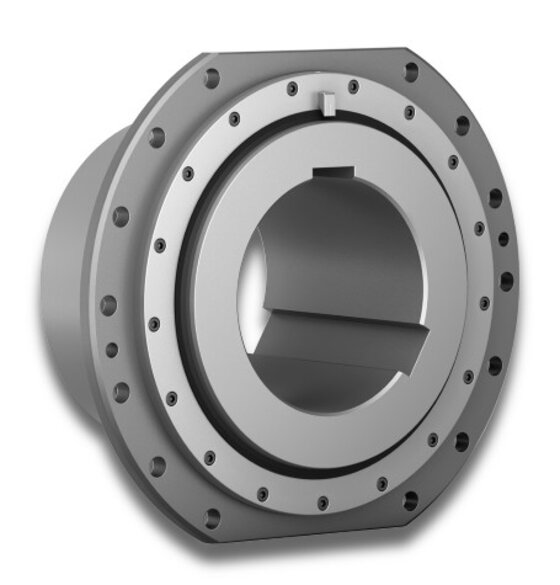

RINGFEDER TNK TKV

Pokud formulář odešlete, použijeme Vaše osobní údaje (e-mail) k zaslání odpovědi na Vaši poptávku. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Popis hřídelových spojek

Válečkové spojky RINGFEDER TNK umožňují přenos kroutícího momentu pomocí válcovitých, tvrzených těles, která jsou napůl zapuštěna do půlkruhového ozubení v náboji a napůl v přírubě. Tato konstrukce umožňuje přenos radiální síly při současném vyrovnání úhlového přesazení propojeních agregátů a kompenzuje deformace způsobené během provozu.

Oblasti použití hřídelových spojek

Válečkové spojky RINGFEDER TNK (dříve TSCHAN TK) jsou určeny pro spojení hnacího hřídele převodovky s lanovým bubnem.

Použití nacházejí zejména u jeřábů, kladkostrojů, výtahů, zvedáků a navijáků všeho druhu. Spojky jsou k dispozici v různých sériích a provedeních.

Vlastnosti hřídelových spojek

  • Spojky torzně tuhé
  • Vyrovnávají úhlové, radiální a axiální přesazení hřídelů
  • Přenos kroutícího výkonu přes ocelové tvrzené válečky
  • Použití u zvedacích zařízení u lanových bubnů jeřábů
  • Možnost kontroly stavu opotřebení
  • Vnější průměr do 850 mm
  • Průměr vrtání do 400 mm
  • Krouticí moment do TKmax = 685 000 Nm

Soubory ke stažení

Válečkové spojky TNK - náhled

Válečkové spojky TNK

Katalog RINGFEDER

Anglicky (PDF 3,19 MB)


Dotaz ke kategorii hřídelových spojek

Neváhejte se na nás obrátit s jakýmkoli dotazem k produktům v této kategorii.

Nabízíme i konstrukční návrhy a výpočet jednotlivých součástí převodů včetně hřídelových spojek. V případě zájmu o tuto službu použijte detailní Formulář pro výpočet převodu nebo spojky.
