Pružné spojky KWD ELKU-N
KWD ELKU-N jsou torzně pružné, neprůrazné hřídelové spojky se dvěma kovovými náboji s čelními zuby a pryžovými elementy. Přenášejí krouticí moment přes tlakově namáhané elastické nárazníky tvaru „H“, kterými tlumí nárazy a torzní kmitání. Tyto nárazníky nejsou vzájemně spojené, ale jednotlivě uložené v náboji. Sada nárazníků pak odpovídá elementu tvaru nespojitého kroužku. Tento element je odolný proti oleji a elektricky vodivý. Náboje spojek ELKU-N se vyrábějí ze šedé litiny jako nevrtané nebo s předvrtanou dírou.
Spojky ELKU-N jsou použitelné pro oba směry otáčení a každou montážní polohu. Jsou kompatibilní se spojkami Flender N-EUPEX.
Řada A (komplety)
Řada B (komplety)
Řada H (komplety)
Řady spojek ELKU-N
Pružné spojky ELKU-N nabízíme v následujícím provedení:
| Produktová řada | Popis | Náhled |
|---|---|---|

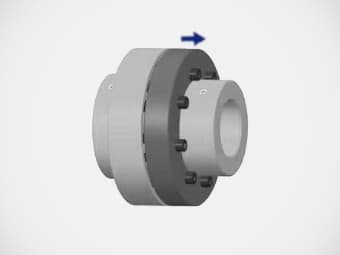

Řada A |
Provedení s vnějším kroužkemJeden z nábojů je složený ze dvou částí – z přírubového náboje a z vnějšího kroužku s čelními zuby, který je k náboji přišroubovaný. Při výměně opotřebovaného pružného elementu, resp. demontáži a montáži, není pak potřeba posouvat jednotlivé díly stroje, ale stačí rozebrat dvojdílný náboj. |
 |

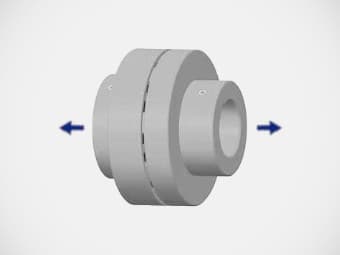

Řada B |
Základní provedení s jednodílnými nábojiKaždý z nábojů sestává pouze z jednoho dílu. Při výměně opotřebovaného pružného elementu, resp. demontáži a montáži, je nutné posunout jednotlivé díly stroje. |
 |

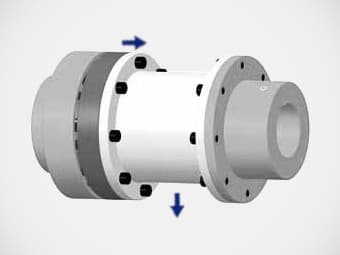

Řada H |
Provedení s mezikusemZ důvodu konstrukčního provedení čerpadel je jeden z nábojů složený ze tří částí – z přírubového náboje, z vnějšího kroužku s čelními zuby a z mezikusu, který je k náboji i vnějšímu kroužku přišroubovaný. Při demontáží z důvodu servisu není pak potřeba posouvat jednotlivé díly stroje a vzniká i potřebný prostor (např. pro vyjmutí rotoru čerpadla). Tyto spojky jsou kompatibilní se spojkami Flender N-EUPEX. |
 |
Kromě uvedených základních řad je možné objednat také spojky s brzdovým bubnem (ELKU-N P), spojky s brzdovým kotoučem (ELKU-N S1 a ELKU-N S2) nebo spojky s přírubou. V případě zájmu je poptejte přes níže uvedený formulář.
Konstrukce hřídelových spojek
- Jednodílný náboj
- Přírubový náboj
- Vnější kroužek s čelními zuby
- Pružné elementy tvaru „H“
Oblasti použití hřídelových spojek
Pružné spojky ELKU-N jsou určeny pro nejvyšší požadavky v celé řadě průmyslových odvětví zejména u kompresorů, čerpadel, dopravníků a mnoho dalších strojů.
K dispozici jsou v dvojdílném nebo trojdílném provedení a v mnoha dalších variantách s brzdovým kotoučem, brzdovým bubnem nebo s mezikusy. Trojdílné provedení umožnuje výměnu pružných elementů bez nutnosti demontáže motoru nebo soustrojí.
Vlastnosti hřídelových spojek
- Vyrovnávají úhlové, radiální a axiální přesazení hřídelů
- Dostupné ve dvou a třídílném provedení, v provedení s brzdovým bubnem, s brzdovým kotoučem nebo s mezikusem
- Pružné elementy pro teplotní rozsah od −30 °C do +80 °C
- Možnost radiální výměny elementů bez posunutí soustrojí (platí pro vícedílná provedení)
- Krouticí moment TKN od 25 do 100 000 Nm
- Zaměnitelné se spojkami typu N-EUPEX a dalšími shodnými typy
Soubory ke stažení
Související produkty
Pružné spojky RINGFEDER TNM
Pružné spojky RINGFEDER TNS
Pružné spojky RINGFEDER TNB
Nabízíme i konstrukční návrhy a výpočet jednotlivých součástí převodů včetně hřídelových spojek. V případě zájmu o tuto službu použijte detailní Formulář pro výpočet převodu nebo spojky.
Profil výrobce hřídelových spojek
Saská společnost KWD Kupplungswerk Dresden GmbH je specializovaným výrobcem spojek a pohonných komponentů. Spojky z Drážďan se používají ve strojích a zařízeních pro těžbu surovin, ve strojírenství, stavebnictví, v zemědělských strojích, větrných elektrárnách, v zařízeních pro ocelárny a válcovny a v mnoha dalších pohonech. Jsou ceněny pro svou funkčnost, robustnost a spolehlivost.
Společnost KWD se může chlubit dlouhou strojírenskou tradicí, která sahá až do období průmyslové revoluce. V posledních několika letech získala vedoucí postavení v oblasti konstrukce kolejových vozidel po celém světě – vysokorychlostních vlaků, vozů metra, příměstských železničních systémů, tramvají, jednokolejných vozidel a lokomotiv s nízkými náklady životního cyklu.
Jsme autorizovaným regionálním distributorem společnosti KWD.
