Zubové spojky ESCOGEAR řady F
ESCOGEAR F jsou celokovové torzně tuhé zubové spojky ESCO s dvojdílnou přírubovou objímkou a náboji s patentovaným ozubením MULTICROWN.
Jsou určené pro vysoké krouticí momenty při nesouososti až 2 × 0,75° bez nutnosti předimenzování a penalizace momentové kapacity.
Popis hřídelových spojek
Zubové spojky ESCOGEAR řady F jsou torzně tuhé spojky s dvojitým záběrem. Skládají se ze dvou nábojů s vnějším ozubením MULTICROWN a dvojdílné přírubové objímky s přímým vnitřním ozubením.
Speciální patentovaná geometrie zubů MULTICROWN připouští pouze minimální vůli a umožňuje hladký chod v celém rozsahu otáček, krouticího momentu a nesouosostí až 2 × 0,75°. Velikost přípustného axiálního posunutí je limitována délkou ozubení v objímce (ozubení může být na základě požadavku prodlouženo).
Příruby objímek jsou navrženy tak, aby nesly krouticí moment bez frettingové koroze mezi třecími plochami. Jsou proto sešroubovány vysoce pevnými šrouby třídy 12.9 s vynikající odolností vůči korozi díky povlaku GEOMET a pozinkovanými maticemi. Ve standardním provedení jsou konce objímek utěsněny o-kroužky. Je dostupné také provedení s odnímatelnou krytkou pro snadnější montáž na hřídel.
Spojky jsou vyráběny pro horizontální i vertikální aplikace. U typů s asymetrickým umístěním ozubení na náboji lze náboje při montáži obrátit. Tím jsou k dispozici dvě různé polohy ozubení vůči konci hřídele, což usnadňuje délkové přizpůsobení bez nutnosti nestandardních komponent.
Doplňování plastického maziva je provozně nenáročné a umožňuje dlouhé servisní intervaly.
Na vyžádání lze spojky doplnit o speciální příslušenství (např. stavěcí šrouby, o-kroužky VITON). Pro prostředí s nebezpečím výbuchu je k dispozici provedení s certifikací ATEX.
Konstrukce hřídelových spojek
- Dvojdílná objímka s přírubou a přímým vnitřním ozubením
- Levý náboj s vnějším ozubením MULTICROWN
- Pravý náboj s vnějším ozubením MULTICROWN
- Vysokopevnostní šrouby (třída 12.9, povlak GEOMET)
- Těsnění v objímce (o-kroužky)
Oblasti použití
Zubové spojky ESCOGEAR F jsou určeny pro přenos vysokých krouticích momentů ve všech průmyslových odvětvích.

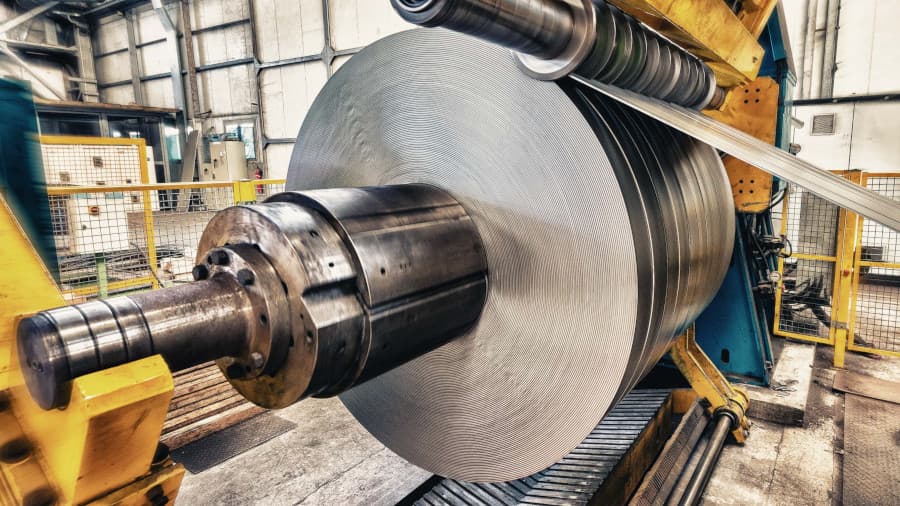

Použití nacházejí zejména u pohonů dopravníkových systémů, válcovacích stolic, míchaček, jeřábů a dalších vysoce námáhaných pohonů v ocelárnách, v papírenském, chemickém a gumárenském průmyslu.
Jedinečný modulární systém nabízí maximální flexibilitu při sestavování různých uspořádání včetně vhodného příslušenství jako jsou brzdové kotouče nebo bubny atd.
Materiál
Zubové spojky jsou obecně vyrobeny z uhlíkové oceli C45 (AISI 1040).
Pro vyšší velikosti krouticího momentu, v rámci stejné velikosti spojky, může být na základě požadavku použita zušlechtěná legovaná ocel 42CrMo4. Pro extrémní provozní zatížení a další zvýšení únavové pevnosti lze zakázkově provést nitridování zubů.
Klíčové výhody
- Vysoký krouticí moment bez penalizace až do nesouososti 2 × 0,75°
- Jednoduchý výběr spojky bez neurčitosti kvůli nepředvídatelné nesouososti
- Kompaktní rozměry a hmotnost bez předimenzování
- Velký rozsah vrtání a široká nabídka konstrukčních provedení
- Otočné náboje – délková variabilita (u vybraných typů)
- Rovnoměrný záběr všech zubů – přesnost ozubení dle AGMA 8–10
- Minimální vůle – přesné vycentrování objímky a tlumení vibrací
- Bez frettingové koroze v přírubových spojích a bez poškození závitů
- Dlouhá životnost všech součástí
