Vysoké zatížení a nepředvídatelná nesouosost? Vyřeší MULTICROWN
Spojky ESCOGEAR přenášejí plný jmenovitý moment až do 10 080 000 Nm i při provozní úhlové nesouososti hřídelí 2 × 0,75°.
V tomto článku budeme spojovat. Samozřejmě strojařsky – půjde o přenos vysokého momentu mezi převodovkou a pracovním strojem v náročných aplikacích. Svou pozornost zaměříme na zubové spojky ESCOGEAR s patentovanou technologií MULTICROWN od společnosti ESCO – belgických specialistů na hřídelové spojky s osmdesátiletou tradicí.
- Robustní i bez předimenzování: spojky ESCOGEAR
- MULTICROWN – nesouosost bez penalizace
- Přesnost ozubení
- Spojení přírub
- Rozsah nabídky + flexibilita
Robustní i bez předimenzování: spojky ESCOGEAR
Zubová spojka nemusí být větší, než je nutné – pokud má vhodný profil ozubení. Hřídelové spojky ESCOGEAR přenášejí plný jmenovitý moment až do 10 080 000 Nm i při provozní úhlové nesouososti hřídelí 2 × 0,75°. Jde tak o prémiové zubové spojky pro aplikace v těžkém průmyslu, kde rozhoduje vysoký přenášený moment, kompaktní rozměry a spolehlivost.
Spojky ESCOGEAR jsou správnou volbou všude tam, kde tepelná dilatace, dynamické síly nebo opotřebení ložisek způsobují nepředvídatelné změny polohy hřídelů za provozu.

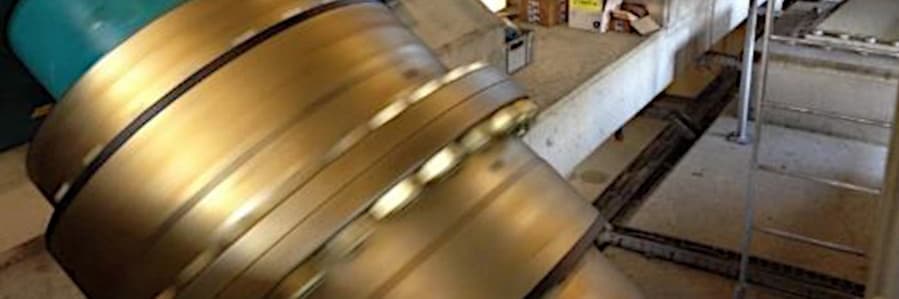

Pro řadu ESCOGEAR F jsou proto typickou aplikací válcovací tratě, jeřáby, míchačky nebo drtiče, řada ESCOGEAR C & C-M pak cílí na aplikace s omezeným zástavbovým prostorem – např. těžké dopravníky, obráběcí stroje, kompresory a čerpadla.
Hřídelové spojky ESCOGEAR v e-shopu TYMA CZ
Skladové zásoby výrobce zkracují dodací lhůty i pro takové aplikace, ve kterých by jinak nezbývalo než čekat na zakázkovou výrobu.
Jsme autorizovaný regionální distributor ESCO. Rádi se zapojíme už do samotného návrhu vhodného řešení.
Klíčovou funkcí hřídelových spojek obecně je, kromě přenosu požadovaného krouticího momentu, udržení momentové kapacity při nesouososti – ať už se jedná o radiální přesazení, úhlovou nesouosost, axiální posun nebo jejich kombinaci.
V případě zubových spojek dochází k přenosu momentu přes vnější ozubení nábojů a vnitřní ozubení objímky. Historické přímé ozubení přitom zvládalo nesouosost jen v řádu úhlových minut – při větším vychýlení docházelo k bodovému styku a rychlému opotřebení. Standardní soudkovité ozubení (crowned gear) situaci zlepšilo – podélné zakřivení zubu umožňuje úhlové naklonění typicky do 0,5° až 1°. Jenže se při něm kontaktní plocha posouvá k okraji zubu, lokální napětí roste, a proto klesá i přenositelný moment.
MULTICROWN – radiální a úhlová nesouosost bez penalizace

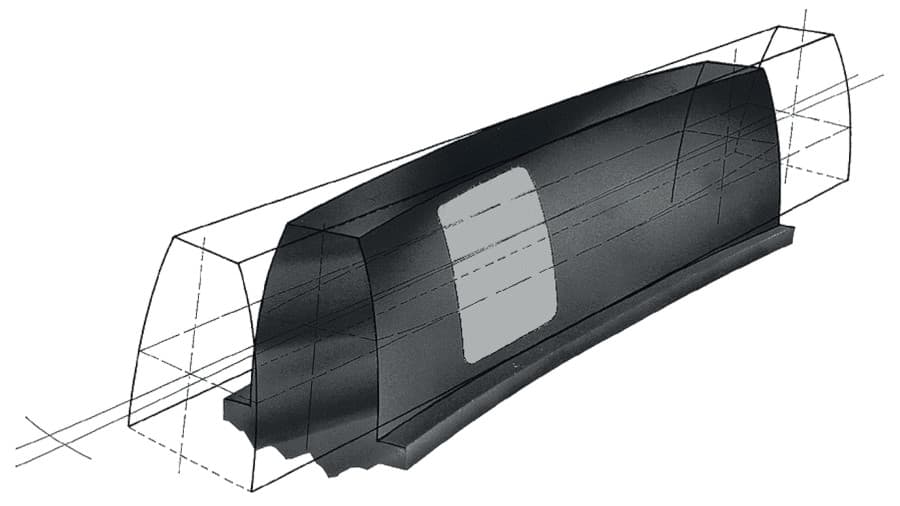

Geometrie vnějšího ozubení nábojů u patentovaného profilu MULTICROWN jde však ještě dál. Speciální zakřivení s proměnným poloměrem zajišťuje, že kontaktní plocha zůstává uprostřed zubu a zachovává si maximální velikost i při plném provozním vychýlení hřídelí 2 × 0,75°.
Kapacita krouticího momentu je tak prakticky nezávislá na nesouososti – na rozdíl od standardního ozubení, kde je vždy potřeba počítat s kompenzací neurčitosti a související penalizací momentové kapacity s ohledem na vychýlení, které lze jen nepřesně předpovědět.
Výhody jsou zřejmé:
-
Menší spojka pro stejný moment
Úspora zástavbového prostoru, hmotnosti i pořizovací ceny -
Jednoznačnost výběru
Není potřeba zohledňovat bezpečnostní koeficient pro nejistou provozní nesouosost -
Delší životnost
Zuby nejsou při kombinaci momentu a nesouososti nadměrně namáhány
ESCO dokládá výhodu konkrétními čísly:
Srovnání spojek ESCOGEAR a tří anonymizovaných modelů konkurence: jmenovitý moment Tn s penalizací při nesouososti 2 × 0,5°
| Velikost: maximální Ø vrtání [mm] | Tn při 2 × 0,5° [Nm] | |||
|---|---|---|---|---|
| ESCOGEAR | Konkurence A | Konkurence B | Konkurence C | |
| 45 | 1 300 | 1 530 | 850 | 850 |
| 60 | 2 800 | 2 346 | 1 800 | 1 700 |
| 75 | 5 000 | 4 718 | 3 450 | 3 350 |
| 95 | 10 000 | 7 395 | 5 750 | 6 000 |
| 110 | 16 000 | 12 436 | 9 650 | 10 000 |
| 130 | 22 000 | 19 380 | 15 700 | 16 000 |
| 155 | 32 000 | 29 580 | 25 700 | 23 600 |
| 175 | 45 000 | 37 400 | 34 000 | 33 500 |
| 195 | 62 000 | 59 330 | 50 000 | 47 500 |
| 215 | 84 000 | 71 230 | 65 000 | 67 000 |
| 240 | 115 000 | 129 200 | 85 000 | 90 000 |
| 275 | 174 000 | 172 975 | 130 000 | 125 000 |
A zatímco u konkurenčních spojek momentová kapacita při vyšším úhlu nesouososti dále klesá, ESCOGEAR s MULTICROWN profilem drží garantovanou hodnotu až do úhlové nesouososti 2 × 0,75°. To dobře ilustruje i následující graf.
Při nesouososti 0,75° přenese konkurenční spojka se standardním soudkovitým ozubením již jen 73 % své momentové kapacity oproti 100 % s ozubením MULTICROWN.
Popsanými charakteristikami profilu MULTICROWN a konstrukcí dvojitého záběru (double engagement) jsou ošetřeny nepřesnosti vůči radiální a úhlové souososti. Axiální posun je pak kompenzován dostatečnou délkou vnitřního ozubení objímky.
Přesnost ozubení → minimální vůle, vycentrování objímky…

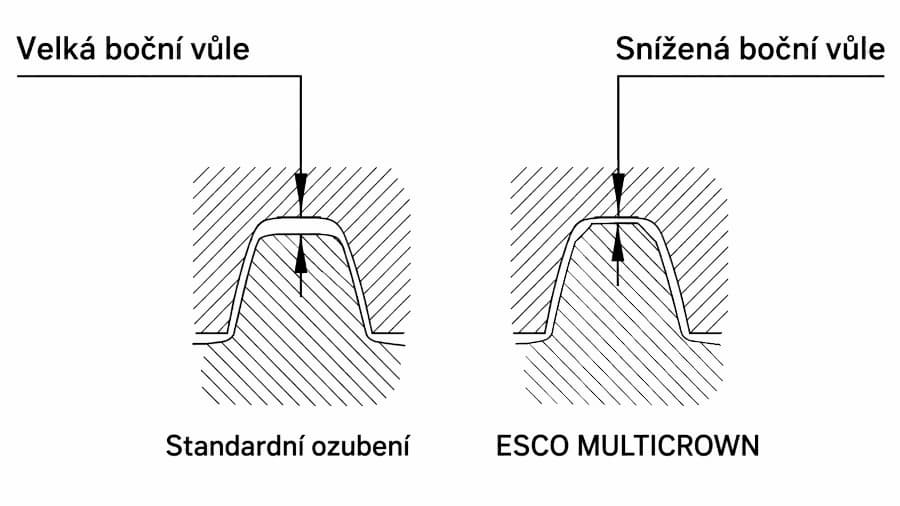

Díky geometrii MULTICROWN a speciální technologii výroby dosahují spojky ESCOGEAR minimální boční vůle v ozubení a umožňují přesné centrování hlavy zubu náboje do paty zubu objímky.
Na rozdíl od běžných zubových spojek tak efektivně eliminují vibrace i při proměnlivém zatížení a výrazně snižují dynamické rázy při změnách směru otáčení. Zásadně tím chrání ložiska připojených zařízení.
Spojky ESCOGEAR jsou vyráběny s přesností ozubení třídy AGMA 8–10. Tím je zajištěn rovnoměrný záběr všech zubů. Chyba v rozteči by totiž mohla v krajním případě vést až k dvojnásobku vypočtené hodnoty zatížení zubu a nevyhnutelně pak k zásadnímu zkrácení životnosti celé spojky.

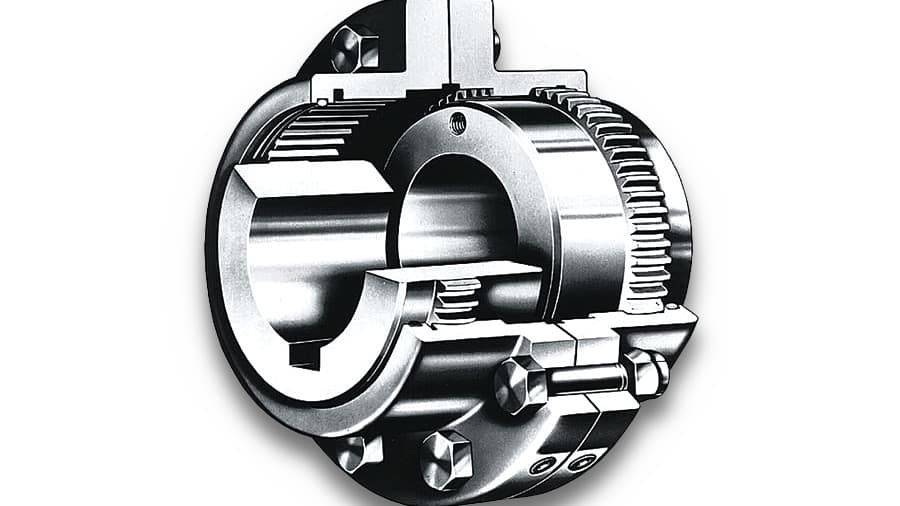

Spojení přírub řady F – špičková odolnost šroubů
Vysoce kvalitní šrouby třídy 12.9 pevně stlačují příruby objímky k sobě. Díky jejich utažení na předepsaný moment nedochází mezi přírubami k frettingové korozi ani ke vzájemnému pohybu styčných ploch.
Šrouby jsou navíc opatřeny povlakem GEOMET. Odolávají tak korozi i v náročném průmyslovém prostředí a chrání závity, které zůstávají funkční i po letech provozu.
Matice jsou pozinkované, ostatní ocelové díly černěné.
Rozsah nabídky + flexibilita možností výroby
Standardní katalogové modely řady ESCOGEAR F s přírubově dělenou objímkou jsou určené pro momentové spektrum do 5 040 000 Nm s průměrem hřídele až 1 130 mm – tím pokrývají drtivou většinu průmyslových aplikací bez nutnosti přechodu na zakázkové řešení.
Jako podstatně lehčí a kompaktní verze s jednodílnou objímkou pro aplikace s omezeným prostorem a hmotností je doplňuje řada ESCOGEAR C & C-M pro maximální krouticí moment 560 000 Nm a průměr vrtání do 470 mm.
Díky dlouhodobým zkušenostem s řadou předních světových výrobců dokážeme ocenit vstřícnost a prozákaznický přístup těchto mistrů spojek – ať už se jedná o konzultace při návrhu atypických řešení, nebo specifické požadavky na povrchové úpravy komponent. Jejich skladové zásoby katalogových velikostí navíc zkracují dodací lhůty i pro takové aplikace, ve kterých by jinak nezbývalo než čekat na zakázkovou výrobu.
Materiálem spojek ESCOGEAR je uhlíková ocel C45. Pro aplikace vyžadující vyšší momentovou kapacitu ve stejné zástavbové velikosti je lze na zakázku vyrobit v provedení ze zušlechtěné legované oceli 42CrMo4. Navýšený jmenovitý moment dosahuje dvojnásobných hodnot – u typu ESCOGEAR FST v provedení FSUST až 10 080 000 Nm.
Pro extrémní provozní zatížení a další zvýšení únavové pevnosti je k dispozici také možnost nitridování zubů.
Na vyžádání je dostupné nízkoteplotní provedení (oproti standardnímu rozsahu teplot −20 °C až +100 °C). Pro prostředí s nebezpečím výbuchu nabízí výrobce speciální provedení ATEX. Neváhejte se na nás obrátit ani v případě dalších specifických požadavků.
