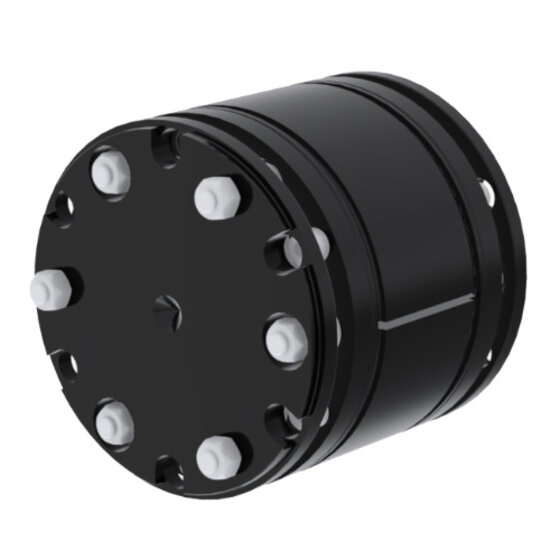

Lamelové spojky ESCODISC řady DMUCC

Řada DMUCC jsou celokovové torzně tuhé, bezvůlové a bezúdržbové hřídelové lamelové spojky ESCODISC. Krouticí moment se přenáší pomocí vysoceodolných nerezových lamel.

ESCO ESCODISC DMUCC

Pokud formulář odešlete, použijeme Vaše osobní údaje (e-mail) k zaslání odpovědi na Vaši poptávku. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Popis hřídelových spojek

Lamelové spojky ESCODISC řady DMUCC jsou celokovové, torzně tuhé, nemazané konstrukce. Kroutící moment se přenáší pomocí lamel, které jsou spojeny šrouby střídavě s hnací a hnanou přírubou (na stejné roztečné kružnici).

Lamelové spojky mají nejčastěji dvě pružné části a mezikus. Jelikož jsou všechny díly vzájemně pevně spojeny, vyznačují se lamelové spojky velmi malou zbytkovou nevývahou a velmi často mohou být použity bez dodatečného vyvážení.

Lamelové spojky řady Escodisc DMUCC jsou spojky krátké konstrukce s děleným mezikusem. Díky vysokému kroutícímu momentu, rozsahu průměrů vrtání a rozsahu prodloužení jsou ideální bezúdržbovou alternativou krátkých zubových spojek nebo pružných spojek. Mohou být upraveny tak, aby výměna zubové nebo pružné spojky byla možná bez změny stávající instalace. Konstrukce s děleným mezikusem umožňuje demontáž na stroji a jednoduchou výměnu sady lamel bez axiálního posuvu připojených strojů.

Velikost kroutícího momentu a nesouosoti závisí na tloušťce, materiálu lamel, počtu a rozteči šroubů. Lamelové spojky Escodisc splňují standardy API 610.

Lamelové spojky řady DMUCC jsou ideálním řešením pro aplikace až do 29 600 Nm (na základě požadavku i více), mají vynikající vlastní vyvažovací charakteristiku standardně až do velikosti 85.

Spojky jsou schopny kompenzovat radiální, úhlové a axiální nesouososti.

Konstrukce hřídelových spojek

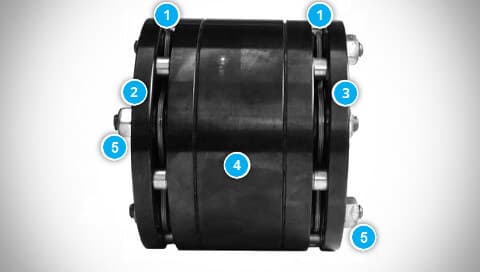

Konstrukce spojek ESCODISC DMUCC

  1. Sada nerezových lamel se speciální povrchovou úpravou
  2. Levý náboj
  3. Pravý náboj
  4. Mezikus
  5. Spojovací pevnostní šrouby

Oblasti použití hřídelových spojek

Lamelové spojky ESCODISC - DMUCC jsou určeny pro přenos vysokých kroutících momentů ve všech průmyslových odvětvích.

Použití nacházejí u pohonů s malou vzdáleností mezi konci hřídelů například u kompresorů, čerpadel, dopravníků, lisů, testovacích stolic a pohonem v chemickém, petrochemickém, farmaceutickém potravinářském průmyslu.

Lamelové spojky jsou k dispozici v různých sériích a provedeních.

Výhody hřídelových spojek

  • Kompaktní sada lamel, která lze vyměnit přímo na stroji
  • Snadná montáž a demontáž
  • Lamely s optimalizovaným tvarem sjednocené do sady
  • Mezera mezi disky zabraňuje jejich vzájemnému kontaktu a vzniku koroze třením
  • Doběh s přenosem kroutícího momentu v případě poškození sady lamel
