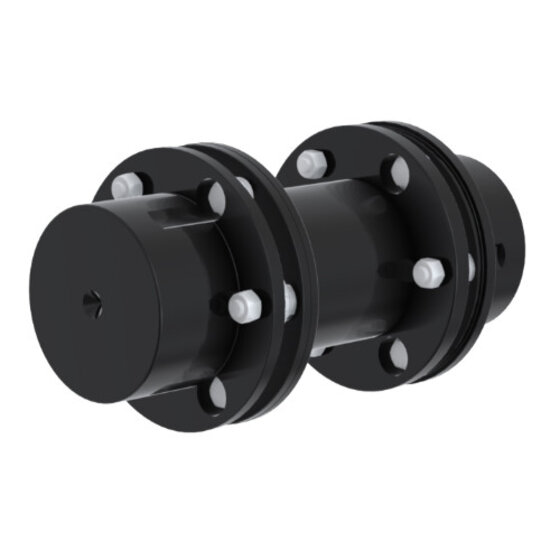

Lamelové spojky ESCODISC řady DMU

Řada DMU jsou celokovové torzně tuhé, bezvůlové a bezúdržbové hřídelové lamelové spojky ESCODISC. Krouticí moment se přenáší pomocí vysoceodolných nerezových lamel.

ESCO ESCODISC DMU

Pokud formulář odešlete, použijeme Vaše osobní údaje (e-mail) k zaslání odpovědi na Vaši poptávku. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Popis hřídelových spojek

Lamelové spojky ESCODISC řady DMU jsou celokovové, torzně tuhé, nemazané konstrukce. Kroutící moment se přenáší pomocí lamel, které jsou spojeny šrouby střídavě s hnací a hnanou přírubou (na stejné roztečné kružnici).

Lamelové spojky mají nejčastěji dvě pružné části a mezikus. Jelikož jsou všechny díly vzájemně pevně spojeny, vyznačují se lamelové spojky velmi malou zbytkovou nevývahou a velmi často mohou být použity bez dodatečného vyvážení.

Řada Escodisc DMU je navržena tak, aby splňovala požadavky vysoké životnosti, efektivity provozu, nízké údržby a provozních nákladů. Je ideálním řešením pro velké množství aplikací až do 260 000 Nm (na základě požadavku i vyššího). Jsou k dispozici pro vysoké kroutící momenty a nesouosost, mají vynikající vlastní vyvažovací charakteristiku (nižší třídy AGMA 9) až do velikosti 85.

Velikost vychýlení a velikost krouticího momentu závisí na tloušťce, materiálu lamel, počtu a rozteči šroubů. Lamelové spojky Escodisc splňují standardy API 610.

Spojky jsou schopny kompenzovat radiální, úhlové a axiální nesouososti.

Konstrukce hřídelových spojek

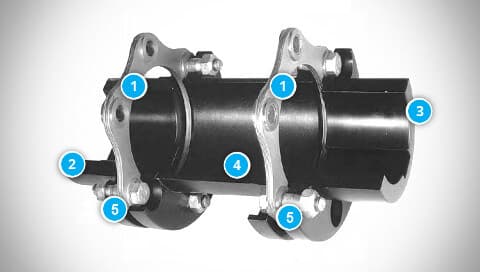

Konstrukce spojek ESCODISC DMU

  1. Sada nerezových lamel se speciální povrchovou úpravou
  2. Levý náboj
  3. Pravý náboj
  4. Mezikus
  5. Spojovací pevnostní šrouby

Výhody hřídelových spojek

  • Jednotnou sadu lamel lze na místě vyměnit
  • Snadná montáž a demontáž
  • Lamely s optimalizovaným tvarem sestavené v sadě
  • Mezera mezi disky zabraňuje jejich vzájemnému kontaktu a vzniku koroze třením
  • Doběh s přenosem kroutícího momentu v případě poškození sady lamel

Soubory ke stažení

Spojky ESCODISC DLC - DMU - DPU - náhled

Spojky ESCODISC DLC - DMU - DPU

Katalog ESCO

Anglicky (PDF 3,28 MB)

Lamelové spojky ESCODISC DMU - montáž a údržba - náhled

Lamelové spojky ESCODISC DMU - montáž a údržba

Uživatelský návod ESCO

Česky a anglicky (PDF 400,60 kB)
