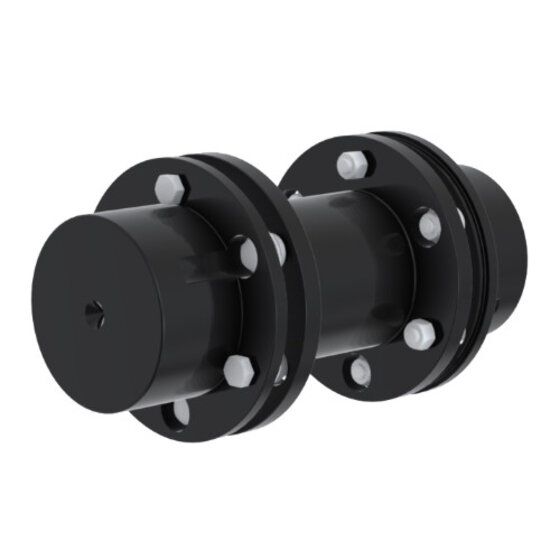

Lamelové spojky ESCODISC řady DLC

Řada DLC jsou celokovové torzně tuhé, bezvůlové a bezúdržbové hřídelové lamelové spojky ESCODISC.

ESCO ESCODISC DLC

Pokud formulář odešlete, použijeme Vaše osobní údaje (e-mail) k zaslání odpovědi na Vaši poptávku. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Popis hřídelových spojek

Lamelové spojky ESCODISC řady DLC jsou celokovové, torzně tuhé, nemazané konstrukce. Krouticí moment se přenáší pomocí vysoceodolných nerezových lamel, které jsou spojeny šrouby střídavě s hnací a hnanou přírubou (na stejné roztečné kružnici).

Tyto lamelové spojky mají nejčastěji dvě pružné části a mezikus. Jelikož jsou všechny díly vzájemně pevně spojeny, vyznačují se lamelové spojky velmi malou zbytkovou nevývahou a velmi často mohou být použity bez dodatečného vyvážení.

Lamelové spojky řady Escodisc DLC jsou navrženy pro neomezenou životnost, vysokou efektivitu provozu, nízkou údržbu nízké provozní náklady. Jedná se o kompaktní typ pro ekonomická řešení. Jsou ideálním řešením pro velké množství aplikací až do 260 000 Nm (na základě požadavku i více). Jsou určeny pro nízké až střední krouticí momenty a rychlosti (až do 1600 Nm), kde jsou požadovány bezúdržbové spojky.

Velikost krouticího momentu a nesouosoti závisí na tloušťce, materiálu lamel, počtu a rozteči šroubů. Lamelové spojky Escodisc splňují standardy API 610.

Spojky jsou schopny kompenzovat radiální, úhlové a axiální nesouososti.

Konstrukce hřídelových spojek

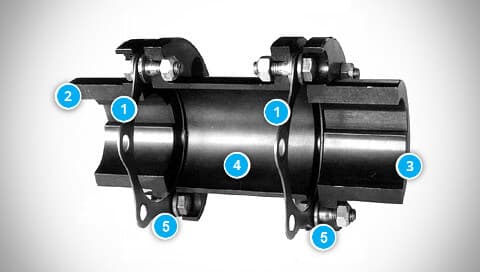

Konstrukce spojek ESCODISC DLC

  1. Sada nerezových lamel se speciální povrchovou úpravou
  2. Levý náboj
  3. Pravý náboj
  4. Mezikus
  5. Spojovací pevnostní šrouby

Oblasti použití hřídelových spojek

Lamelové spojky ESCODISC - DLC jsou určeny pro ekonomická řešení pohonů ve všech průmyslových odvětvích.

Použití nacházejí u pohonů s malou vzdáleností mezi konci hřídelů například u kompresorů, čerpadel, dopravníků, lisů, testovacích stolic a pohonem v chemickém, petrochemickém, farmaceutickémpotravinářském průmyslu.

Lamelové spojky jsou k dispozici v různých sériích a provedeních.

Výhody hřídelových spojek

  • Jednodiskové provedení s optimalizovaným tvarem
  • Zjednodušený design
  • Nejekonomičtější řešení

Soubory ke stažení

Spojky ESCODISC DLC - DMU - DPU - náhled

Spojky ESCODISC DLC - DMU - DPU

Katalog ESCO

Anglicky (PDF 3,28 MB)


Dotaz ke kategorii hřídelových spojek

Neváhejte se na nás obrátit s jakýmkoli dotazem k produktům v této kategorii.

Nabízíme i konstrukční návrhy a výpočet jednotlivých součástí převodů včetně hřídelových spojek. V případě zájmu o tuto službu použijte detailní Formulář pro výpočet převodu nebo spojky.

Zeptejte se našich specialistů
Antispam

Pokud formulář odešlete, použijeme Vaše osobní údaje (jméno, příjmení, e-mail) k zaslání odpovědi na Vaši poptávku či dotaz. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Profil výrobce hřídelových spojek

ESCO

Společnost ESCO Couplings se díky vývoji, návrhům a výrobě zubových a lamelových spojek pro celý průmyslový trh stala předním světovým výrobcem spojek a je známým a uznávaným specialistou na spojky nejvyšší kvality.

ESCO je rodinný podnik, který se specializuje na navrhování, výrobu, prodej a distribuci produktů a služeb pro přenos energie. Působí v několika evropských zemích, v Číně a v Indii prostřednictvím dceřiných společností. Skupina se dále spoléhá na úzce propojenou síť distributorů, kteří propagují značku ESCO ve více než 25 zemích po celém světě.
