Kluzná vedení řetězů typu 1UC

Kluzná vedení řetězů typu 1UC jsou standardní kluzné vodicí lišty upevňované pomocí typizovaných kovových C-profilů přímo na strojích. Snižují hlučnost, tření a namáhání stroje, i nároky na maziva. Snižují namáhání řetězu a zvyšují jeho životnost.

Kluzná vedení řetězů jsou vyrobena ze speciálního vysoce odolného plastu.

Upozornění

Plastová vedení pro C-profily jsou dodávána bez těchto C-profilů. Najdete je v e-shopové kategorii Kovové profily. Velikost profilu vybírejte dle informace uvedené u typu vedení.

zobrazit filtr produktů

Produkty jsou seřazené dle názvu vzestupně.

Vedení řetězu 1UC (06B-1) - 20 × 15 mm pro profil C-3 (PE-1000, L = 2000 mm)

1UC (06B-1) - 20 × 15 mm pro profil C-3 (PE-1000, L = 2000 mm)

Vedení řetězu

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

547,80 bez DPH

662,90 s DPH

Vedení řetězu 1UC (08B-1) - 25 × 15 mm pro profil C-3 (PE-1000, L = 2000 mm)

1UC (08B-1) - 25 × 15 mm pro profil C-3 (PE-1000, L = 2000 mm)

Vedení řetězu

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

636,40 bez DPH

770,10 s DPH

Vedení řetězu 1UC (10B-1) - 25 × 15 mm pro profil C-3 (PE-1000, L = 2000 mm)

1UC (10B-1) - 25 × 15 mm pro profil C-3 (PE-1000, L = 2000 mm)

Vedení řetězu

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

636,40 bez DPH

770,10 s DPH

Vedení řetězu 1UC (12B-1) - 25 × 20 mm pro profil C-3 (PE-1000, L = 2000 mm)

1UC (12B-1) - 25 × 20 mm pro profil C-3 (PE-1000, L = 2000 mm)

Vedení řetězu

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

778,00 bez DPH

941,40 s DPH

Vedení řetězu 1UC (16B-1) - 35 × 25 mm pro profil C-5 (PE-1000, L = 2000 mm)

1UC (16B-1) - 35 × 25 mm pro profil C-5 (PE-1000, L = 2000 mm)

Vedení řetězu

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

1 184,20 bez DPH

1 432,90 s DPH

Produkty jsou seřazené dle názvu vzestupně.


Konstrukce vedení řetězů

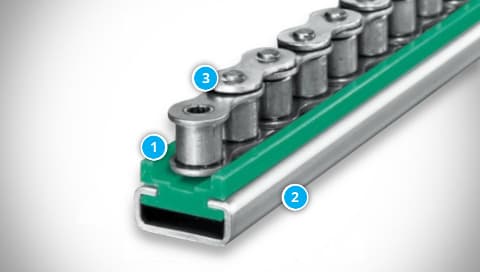

Konstrukce kluzného vedení řetězů 1UC

  1. Vedení řetězu otevřené
  2. C-profil – ocelový pozinkovaný profil tvaru „C“ k upevnění na stroj
  3. Jednořadý válečkový řetěz

Oblasti použití vedení řetězů

Kluzná vedení řetězů se používají v mnoha odvětvích, v potravinářském, dřevozpracujícím, sklářském, keramickém průmyslu, na dopravnících všeho druhu, v distribučních centrech, na balicích strojích atd.

Vlastnosti vedení řetězů

  • Vysoká odolnost proti opotřebení
  • Vynikající kluzné vlastnosti, bez nutnosti mazání
  • Vysoká chemická a teplotní odolnost
  • Tlumení vibrací
  • Bez nutnosti údržby, bez koroze
  • Teplotní odolnost do +80 °C
  • Možnost použití v potravinářském průmyslu

Materiál vedení řetězů

Speciální vysoce odolný plast PE-1000 standardně v zeleném provedení.

PE-1000 (PE-UHMW) je polyethylen s velmi vysokou molekulovou hmotností používaný v aplikacích s nároky na nízký koeficient tření i extrémně vysokou odolnost, otěruvzdornost, vysokou rázovou houževnatost i odolnost vůči chemikáliím. Vyznačuje se velmi dobrou obrobitelností a je vhodným materiálem pro výrobu kluzných třecích lišt.

Značení vedení řetězů

Příklad:
1UC (10B-1) - 25 × 15 mm pro profil C-3 (PE-1000, L = 2000 mm)

Část značení Popis
1UC

Typ vedení

10B-1

Typ válečkového řetězu

25 × 15 mm

Základní rozměry b × h (šířka × výška)

C-3

Velikost příslušného C-profilu

PE-1000

Materiál vedení

L = 2000 mm

Typizovaná standardní délka vedení

Soubory ke stažení

Rozměry a parametry kluzných vedení řetězů typu 1UC - náhled

Rozměry a parametry kluzných vedení řetězů typu 1UC

Katalogové listy TYMA CZ

Česky a anglicky (PDF 156,70 kB)

Rozměry a parametry C-profilů pro kluzná vedení - náhled

Rozměry a parametry C-profilů pro kluzná vedení

Katalogové listy TYMA CZ

Česky a anglicky (PDF 180,31 kB)
