Kluzná vedení řemenů pro C-profily

Kluzná vedení řemenů pro C-profily jsou standardní kluzné vodicí lišty upevňované pomocí typizovaných kovových C-profilů přímo na strojích. Snižují hlučnost, tření a namáhání stroje, i nároky na maziva. Snižují namáhání řemenu a zvyšují jeho životnost.

Kluzná vedení řemenů jsou vyrobena ze speciálního vysoce odolného plastu.

Upozornění

Plastová vedení pro C-profily jsou dodávána bez těchto C-profilů. Najdete je v e-shopové kategorii Kovové profily. Velikost profilu vybírejte dle informace uvedené u typu vedení.

Kluzná vedení klínových řemenů (typ VC) - náhled

VC (pro klínové řemeny)

Kluzná vedení řemenů pro montáž na C-profil
VC-profily pro klínové řemeny
Kluzná vedení ozubených řemenů (typ FC) - náhled

FC (pro ozubené řemeny)

Kluzná vedení řemenů pro montáž na C-profil
FC-profily pro ozubené řemeny
Kluzná vedení plochých řemenů (typ PC) - náhled

PC (pro ploché řemeny)

Kluzná vedení řemenů pro montáž na C-profil
PC-profily pro ploché řemeny
Kluzná vedení kruhových řemenů (typ RC) - náhled

RC (pro kruhové řemeny)

Kluzná vedení řemenů pro montáž na C-profil
RC-profily pro kruhové řemeny

Konstrukce vedení řemenů

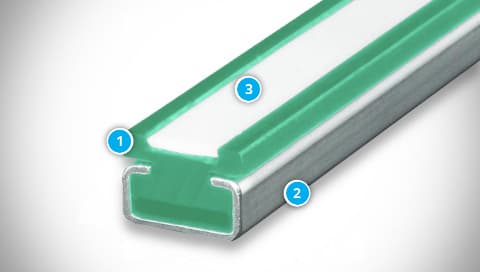

Konstrukce kluzného vedení ozubených řemenů

  1. Vedení řemenu otevřené
  2. C-profil – ocelový pozinkovaný profil tvaru „C“ k upevnění na stroj
  3. Ozubený řemen

Oblasti použití vedení řemenů

Kluzná vedení jsou určena pro všechny druhy klínových, ozubených, plochých nebo kruhových řemenů.

Nějčastěji jsou používány u dopravníků ve sklářském, potravinářském, dřevozpracujícím, keramickém průmyslu, v třídících a distribučních centrech, na letištích nebo automobilovém průmyslu atd.

Materiál vedení řemenů

Speciální vysoce odolný plast PE-1000 standardně v zeleném provedení.

PE-1000 (PE-UHMW) je polyethylen s velmi vysokou molekulovou hmotností používaný v aplikacích s nároky na nízký koeficient tření i extrémně vysokou odolnost, otěruvzdornost, vysokou rázovou houževnatost i odolnost vůči chemikáliím. Vyznačuje se velmi dobrou obrobitelností a je vhodným materiálem pro výrobu kluzných třecích lišt.

Značení vedení řemenů

Příklad:
FC (HTD 5M-15) - 28 × 15 mm pro profil C-5 (PE-1000, L = 2000 mm)

Část značení Popis
FC

Typ vedení pro ozubené řemeny

HTD 5M-15

Profil ozubeného řemenu

28 × 15 mm

Základní rozměry b × h (šířka × výška)

C-5

Velikost příslušného C-profilu

PE-1000

Materiál vedení

L = 2000 mm

Typizovaná standardní délka vedení

Soubory ke stažení

Rozměry a parametry kluzných vedení řemenů - náhled

Rozměry a parametry kluzných vedení řemenů

Katalogové listy TYMA CZ

Česky a anglicky (PDF 834,03 kB)

Rozměry a parametry C-profilů pro kluzná vedení - náhled

Rozměry a parametry C-profilů pro kluzná vedení

Katalogové listy TYMA CZ

Česky a anglicky (PDF 180,31 kB)
