Ploché výtahové pásy CONTI POLYROPE
CONTI POLYROPE jsou polyuretanové ploché pásy v metráži. Základ je tvořen ocelovými tažnými vlákny a zalitými v termoplastickém polyuretanu.
Ploché výtahové pásy jako náhrada lan u výtahů
Pásy jsou schválené pro použití jako závěsné prostředky k instalaci na elektricky nebo hydraulicky poháněných osobních či nákladních výtazích podle normy EN 81-20:2020 a EN 81-50:2020 a jsou schváleny na základě směrnice EU pro výtahy Lifts Directive 2014/33/EU.
Pásy jsou schopny přenášet velmi vysoké síly v tahu, mají vynikající ohebnost a odolnost proti opotřebení. Jsou dodávány v různých šířkách v celých rolích nebo v délkách přesně podle požadavku zákazníka.
Produkty jsou seřazené dle názvu vzestupně.
F25 25-6x2,0 CONTI POLYROPE - 30 kN (EN 81-50)
Plochý výtahový pás
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
288,90Kč bez DPH
349,60Kč s DPH
F25 DP 25-6x2,0 CONTI POLYROPE - 30 kN (EN 81-50)
Plochý výtahový pás
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
375,50Kč bez DPH
454,40Kč s DPH
F33 33-8x2,0 CONTI POLYROPE - 40 kN (EN 81-50)
Plochý výtahový pás
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
383,90Kč bez DPH
464,50Kč s DPH
F33 DP 33-8x2,0 CONTI POLYROPE - 40 kN (EN 81-50)
Plochý výtahový pás
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
502,30Kč bez DPH
607,80Kč s DPH
F50 50-12x2,0 CONTI POLYROPE - 60 kN (EN 81-50)
Plochý výtahový pás
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
577,50Kč bez DPH
698,80Kč s DPH
F50 DP 50-12x2,0 CONTI POLYROPE - 60 kN (EN 81-50)
Plochý výtahový pás
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
753,60Kč bez DPH
911,90Kč s DPH
Produkty jsou seřazené dle názvu vzestupně.
Konstrukce pásů
- Spodní strana z polyuretanu
- Ocelová tažná vlákna
- Hřbet z polyuretanu
Ploché výtahové pásy CONTI POLYROPE jsou složené z ocelových lan o průměru 2,0 mm zapouzdřených v povlaku z černého polyuretanu.
Výsledky zkoušek prokázaly, že životnost plochého řemenu s ocelovými vlákny je třikrát vyšší než u současných ocelových lan při stejných podmínkách.
Dlouhodobá pevnost vykazuje po několika milionech cyklů jen nepatrný pokles pevnostních hodnot. Trakční test na hodnotu cyklů potvrzuje vysokou odolnost proti opotřebení celého systému.
Materiálové a konstrukční inovace
CONTI POLYROPE umožňují svou vysokou ohebností a schopností přenosu vysokých tažných sil vytvořit kompaktní pohony s výrazně nižšími průměry řemenic ve srovnání s ocelovými lany.
Menší řemenice umožňují použít menší převodové motory a vytvořit prostorově úsporné konfigurace pohonu s nepatrnými setrvačnými hmotami. Tím dochází ke snížení výrobních nákladů a zejména snížení spotřeby energie.
Oblasti použití
Ploché výtahové pásy CONTI POLYROPE jsou určeny pro výtahy a zdvihací systémy. Jsou schváleny pro použití u osobních výtahů podle normy EN 81-20/50 a směrnice EU pro výtahy Lifts Directive 2014/33/EU.
Nahrazují ocelová lana u osobních i nákladních výtahů.
Klíčové výhody
Při srovnání s ocelovými lany vykazuje řešení pásy CONTI POLYROPE lepší vlastnosti zejména v těchto parametrech:
- 3× větší životnost než ocelová lana
- Výrazně nižší hmotnost
- Vyšší ohebnost
- Výrazně menší průměry kol a kladek (již od 100,0 mm)
- Bezúdržbový provoz po celou předepsané životnosti
- Vyšší účinnost, nižší spotřeba energie
- Tichý klidný chod bez vibrací
- Malé opotřebení trakčních kol a kladek
Typy a parametry pásů
Standard
Pásy s hladkým hřbetem. Vedení přes ploché vnější kladky.

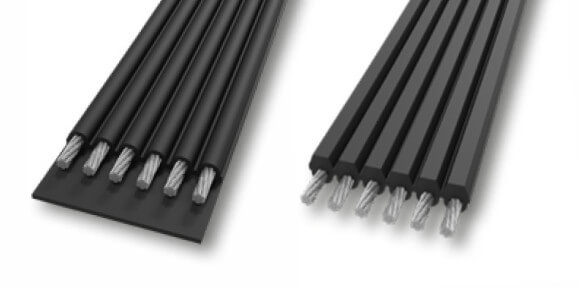

DP (Double Profile)
Oboustranné pásy s drážkováním na hřbetu. Drážkování slouží pro snadnější vedení pásu pomocí drážkované vodicí nebo odkláněcí kladky. Umožňuje zmenšit šířku kladek i vzájemnou vzdálenost pásů, a tím zmenšit celý pohon výtahu.
| Typ | Konstrukce | Přetržná síla | Jmenovitá šířka | Tloušťka |
|---|---|---|---|---|
| POLYROPE F25 | 25-6×2,0 | 30 kN | 24,72 ± 1 mm | 3,7 ± 0,15 mm |
| POLYROPE F25 DP | 25-6×2,0 | 30 kN | 24,72 ± 1 mm | 5,2 ± 0,15 mm |
| POLYROPE F33 | 33-8×2,0 | 40 kN | 33 ± 1 mm | 3,7 ± 0,15 mm |
| POLYROPE F33 DP | 33-8×2,0 | 40 kN | 33 ± 1 mm | 5,2 ± 0,15 mm |
| POLYROPE F50 | 50-12×2,0 | 60 kN | 49,5 ± 1 mm | 3,7 ± 0,15 mm |
| POLYROPE F50 DP | 50-12×2,0 | 60 kN | 49,5 ± 1 mm | 5,2 ± 0,15 mm |
Značení pásů
Příklad:
F25 DP 25-6x2,0 CONTI POLYROPE - 30 kN (EN 81-50)
| Část značení | Popis |
|---|---|
| F |
Plochý pás |
| 25 |
Šířka profilu v mm |
| DP |
Provedení pásu – oboustranný profil (Double Profile) |
| 25 |
Jmenovitá šířka pásu v mm |
| 6 |
Počet lanek |
| 2,0 |
Průměr tažného lanka v mm |
| CONTI POLYROPE |
Typ pásu |
| 30 kN |
Přetržná síla |
| EN 81-50 |
Evropská norma pro zkoušky výtahových komponent EN 81-50:2020 |
Soubory ke stažení
Rozměry a parametry plochých výtahových pásů CONTI POLYROPE a výtahových závěsů
Katalogové listy TYMA CZ
Česky a anglicky (PDF 222,32 kB)
Power Transmission Group - řemeny pro osobní a nákladní výtahy
Informace o produktu ContiTech
Česky a anglicky (PDF 1,02 MB)
Související produkty
Výtahové závěsy pro pásy POLYROPE a POLYFLAT
Typizované závěsy s klínem pro ploché pásy POLYROPE a řemeny POLYFLAT. Jsou schváleny také pro použití u osobních výtahů podle normy EN 81-20/50.
Výtahové kladky pro pásy POLYROPE a POLYFLAT
Speciální vodicí, odkláněcí a trakční kladky pro ploché pásy POLYROPE a řemeny POLYFLAT. Zajišťují pohon a vedení pásu. Podle typu pásu mohou být drážkované, hladké.
Profil výrobce pásů
Continental je světoznámá značka výrobků a systémů vysoké technické úrovně, vyráběných z kaučuku a plastů v kombinaci s jinými materiály.
Continental je důležitým partnerem všech průmyslových odvětví od automobilového průmyslu, přes výrobu kolejových vozidel, letecký průmysl až po konstrukci strojů a přístrojů. ContiTech je součástí koncernu Continental AG, který s více než 100 výrobními závody ve všech mezinárodních lokalitách a více než 85 000 zaměstnanci patří k největším firmám v Evropě.
Jsme autorizovaným distributorem firmy Continental ContiTech Power Transmission Group pro Českou republiku.
