Lamelové celokovové spojky RINGFEDER TND

TND (lamelové)  spojky RINGFEDER (dříve TSCHAN POSIMIN) jsou celokovové torzně tuhé, bezvůlové a bezúdržbové hřídelové spojky.

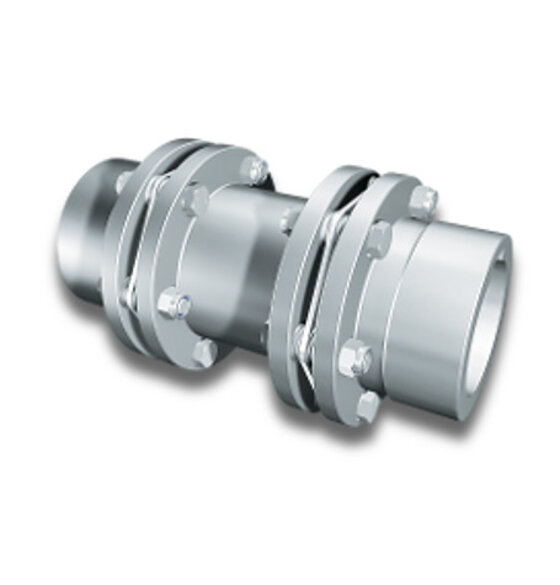

RINGFEDER TND HD

Pokud formulář odešlete, použijeme Vaše osobní údaje (e-mail) k zaslání odpovědi na Vaši poptávku. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Popis hřídelových spojek

Lamelové celokovové spojky RINGFEDER TND přenáší kroutící moment pomocí vysoceodolných nerezových lamel. Velikost kroutícího momentu a nesouosoti závisí na tloušťce, materiálu lamel, počtu a rozteči šroubů. Lamelové spojky RINGFEDER TND splňují standardy API 610.

Spojky jsou schopny kompenzovat radiální, úhlové a axiální nesouososti.

Oblasti použití hřídelových spojek

Lamelové spojky RINGFEDER TND (dříve TSCHAN POSIMIN) jsou určeny pro přenos nejvyšších kroutících momentů ve všech průmyslových odvětvích.

Použití nacházejí zejména u pohonů kompresorů, čerpadel, dopravníků, lisů, testovacích stolic a pohonů v chemickém, petrochemickém, farmaceutickém potravinářském průmyslu.

Lamelové spojky jsou k dispozici v různých sériích a provedeních.

Vlastnosti hřídelových spojek

  • Spojky torzně tuhé, vhodné pro vysoké teplotní zatížení
  • Vyrovnávají úhlové, radiální a axiální přesazení hřídelů
  • Bez nutnosti údržby, velmi malé opotřebení
  • Vysoká provozní spolehlivost a přesnost otáčení
  • Přenos kroutícího momentu bez vůle v natočení
  • Vnější průměr do 460 mm
  • Průměr vrtání do 225 mm
  • Krouticí moment do TKn = 32 000 Nm / TKmax = 57 600 Nm
  • Otáčky do nmax = 13 900 1/min

Soubory ke stažení

Lamelové spojky TND - náhled

Lamelové spojky TND

Katalog RINGFEDER

Anglicky (PDF 5,55 MB)


Dotaz ke kategorii hřídelových spojek

Neváhejte se na nás obrátit s jakýmkoli dotazem k produktům v této kategorii.

Nabízíme i konstrukční návrhy a výpočet jednotlivých součástí převodů včetně hřídelových spojek. V případě zájmu o tuto službu použijte detailní Formulář pro výpočet převodu nebo spojky.

Zeptejte se našich specialistů
Antispam

Pokud formulář odešlete, použijeme Vaše osobní údaje (jméno, příjmení, e-mail) k zaslání odpovědi na Vaši poptávku či dotaz. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Profil výrobce hřídelových spojek

RINGFEDER

Společnost RINGFEDER POWER TRANSMISSION GMBH je světovým dodavatelem špičkových produktů v oblasti pohonné a tlumicí techniky. Uživatelům po celém světě nabízí vynikající upínací zařízení, tlumicí řešení a spojovací systémy pro nejvyšší požadavky na funkčnost a odolnost v celé řadě průmyslových odvětví.

Svým zákazníkům poskytuje nejen odborné poradenství na základě téměř 100 let zkušeností a odborných znalostí, ale společně s nimi také vyvíjí inovativní řešení šitá na míru. Na celosvětovém úspěchu společnosti RINGFEDER se podílejí její pobočky v Německu, USA, Brazílii, Číně, Indii a také celosvětová síť služeb a partnerů.

Jsme autorizovaným regionálním distributorem společnosti RINGFEDER.

více informací o výrobci
