Příčiny poruch ozubených řemenů a jejich řešení
Tento jedinečný názorný přehled Vám poslouží k identifikaci problémů, kterými trpí ozubené řemeny ve Vašem převodu.
Přehled obsahuje nejen hlavní příčiny poruch, možná poškození řemenů a důvody zkrácení životnosti, ale nabízí i návody, jak lze tyto poruchy odstranit.
Příznaky poruchy ozubeného řemenu
- Vysoká hlučnost
- Opotřebení boků řemenů
- Opotřebení tkaniny v zubové mezeře
- Opotřebení boků zubů / praskliny na zubech, odstřižené zuby
- Zuby a tkanina jsou odtrženy od těla řemenu
- Podélné drážky na zubech
- Drážky, poškození hřbetu řemenu
- Přetržení řemenu po krátké době běhu
- Opotřebení nebo poškození řemenic
Potřebujete nový ozubený řemen?
Vyberte si ozubené řemeny přímo v našem e-shopu!

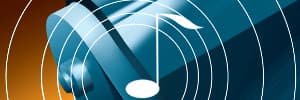

Vysoká hlučnost
| Diagnóza | Řešení |
|---|---|
| Vysoké předpětí: řemen hvízdá, píská | Nastavit správné předpětí |
| Malé předpětí: řemen je volný, naráží na kryt | Nastavit správné předpětí |

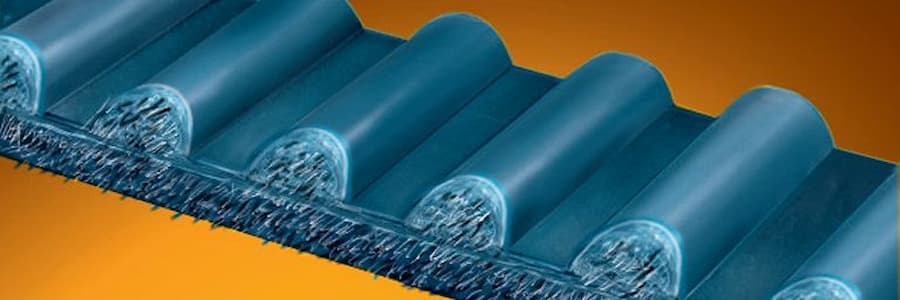

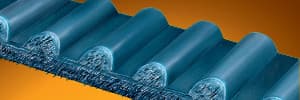

Opotřebení boků řemenů
| Diagnóza | Řešení |
|---|---|
| Nesouosost řemenic: řemen sjíždí k jedné straně, bočnici | Zkontrolovat převod, vyrovnat řemenice, zkontrolovat souosost, vyměnit řemen |
| Axiální přesazení řemenic: řemen nemůže běžet rovně | Zkontrolovat převod, vyrovnat řemenice, zkontrolovat souosost, vyměnit řemen |
| Poškození bočnice | Vyměnit řemenici, resp. kladku a řemen |
| Vůle v ložiskách nebo jiných dílech | Vyměnit řemenici, resp. kladku a řemen |

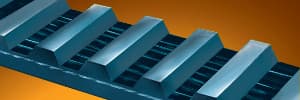

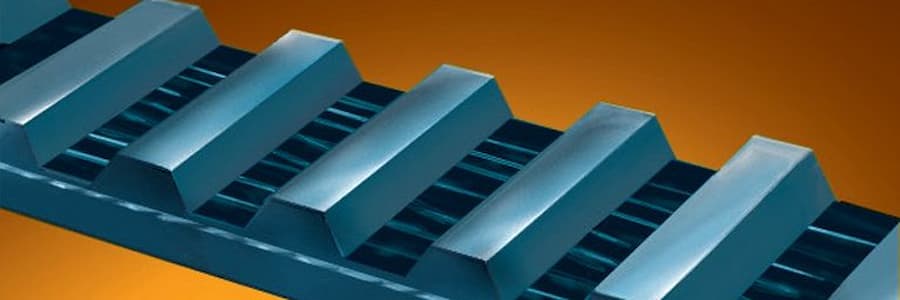

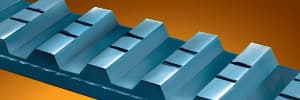

Opotřebení tkaniny v zubové mezeře
| Diagnóza | Řešení |
|---|---|
| Nastaveno vysoké předpětí | Nastavit správné předpětí, vyměnit řemen |
| Řemen se při chodu přehřívá | Odstranit příčiny (např. při chodu za studena), nastavit správné podmínky, vyměnit řemen |
| Opotřebení zubů řemenic | Vyměnit řemenice, vyměnit řemen |
Opotřebení boků zubů / praskliny na zubech, odstřižené zuby
| Diagnóza | Řešení |
|---|---|
| Příliš vysoké nebo nízké předpětí | Nastavit správné předpětí, vyměnit řemen |
| Působení cizích těles v převodu | Odstranit cizí tělesa, zkontrolovat převod a zakrytování, vyměnit řemen |
| Neotáčející se řemenice nebo kladka | Odstranit příčiny (např. vadné ložisko), nastavit správné podmínky, vyměnit řemen |

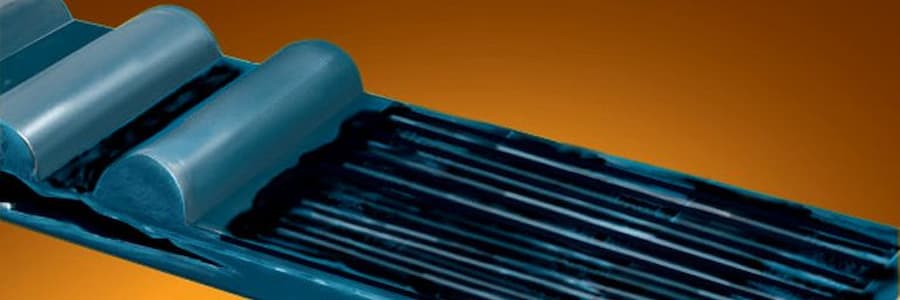

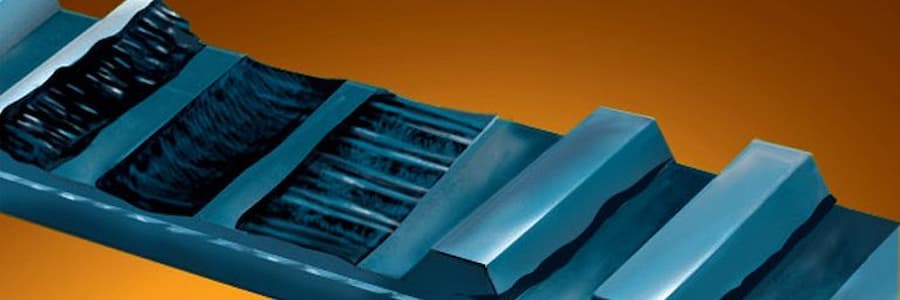

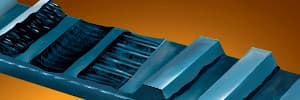

Zuby a tkanina jsou odtrženy od těla řemenu
| Diagnóza | Řešení |
|---|---|
| Netěsnost na motoru nebo jiné části stroje (např. stopy oleje, chladicí kapaliny apod.) | Utěsnit netěsnosti, vyměnit řemen |

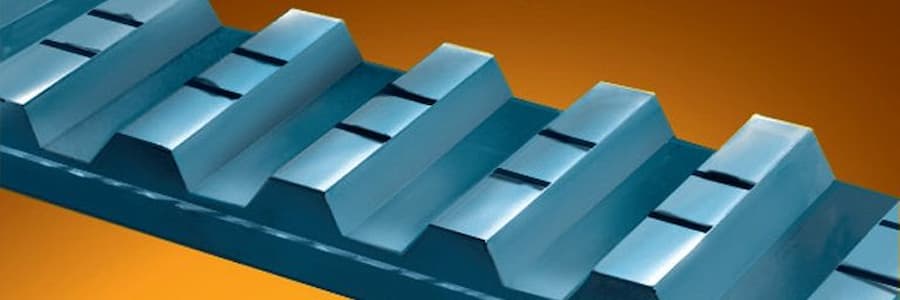

Podélné drážky na zubech
| Diagnóza | Řešení |
|---|---|
| Působení cizích těles v převodu | Odstranit cizí tělesa, zkontrolovat převod a zakrytování, vyměnit řemen |
| Poškozené ozubení řemenice např. při montáži nebo působením cizích těles apod. | Vyměnit řemenice, vyměnit řemen, provést odbornou montáž |
| Poškození řemenu před nebo při montáži | Vyměnit řemen, provést odbornou montáž |

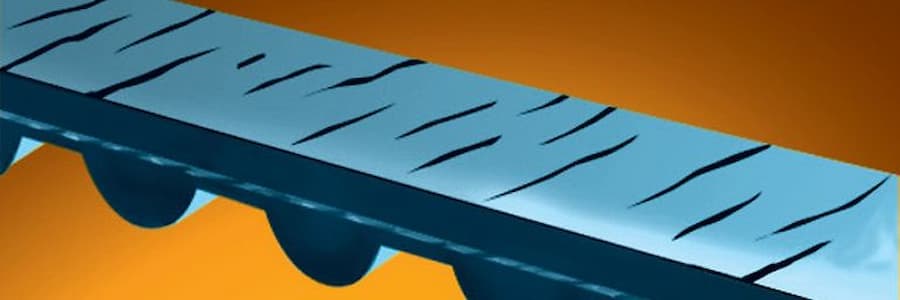

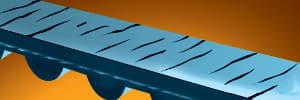

Drážky, poškození hřbetu řemenu
| Diagnóza | Řešení |
|---|---|
| Příliš vysoká nebo nízká teplota | Odstranit příčiny (např. výkonnost chlazení), nastavit správné podmínky, vyměnit řemen |
| Působení cizích medií | Utěsnit zakrytování, vyměnit řemen |
| Zadřená vnější napínací kladka | Vyměnit kladku a vyměnit řemen |
| Stárnutí | Vyměnit řemen, provést odbornou montáž |

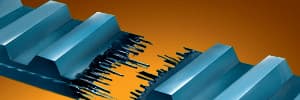

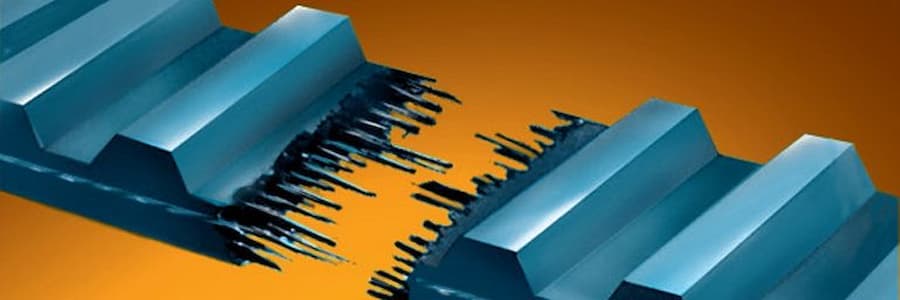

Přetržení řemenu po krátké době běhu
| Diagnóza | Řešení |
|---|---|
| Působení cizích těles nebo medií | Utěsnit převod, zakrytování, vyměnit řemen |
| Přeskočení zubů, vůle v zubech řemenice | Vyměnit řemenice, vyměnit řemen |
| Příliš vysoké nebo nízké předpětí | Nastavit správné předpětí, vyměnit řemen |
| Zlomení řemenu před nebo při montáži | Vyměnit řemen, provést odbornou montáž |

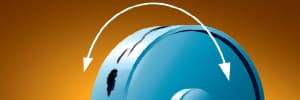

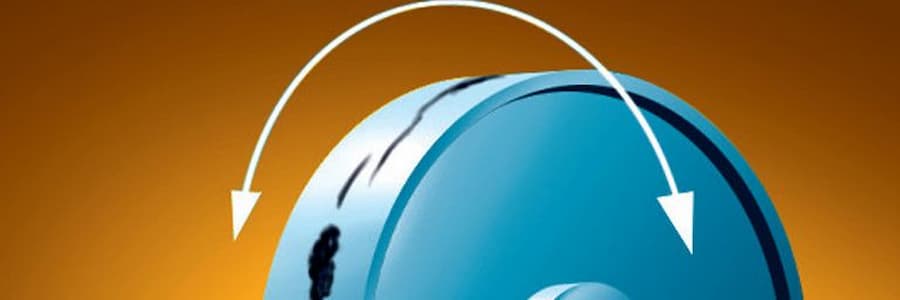

Opotřebení nebo poškození řemenic
| Diagnóza | Řešení |
|---|---|
| Vysoká vůle v ložiskách | Vyměnit řemenice, resp. napínací kladku nebo vodicí kladky |
| Poškozené stykové plochy | Vyměnit řemenice, resp. napínací kladku nebo vodicí kladky |
Potřebujete nový ozubený řemen a nevíte jaký?
Rozumíme Vám. U prasklého řemenu není někdy možné najít jeho značení. Připravili jsme proto pro Vás návod k identifikaci jednotlivých typů řemenů.
