Řemeny pro kompresory s nízkou hlučností

Klínové řemeny mohou díky moderní konstrukci pohonů kompresorů, ventilátorů a dmychadel přenášet výkony i ve stovkách kilowattů.

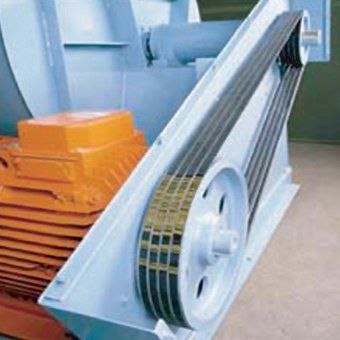

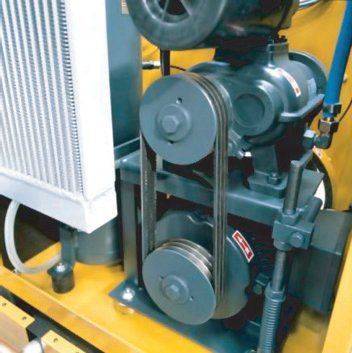

Klínový řemen se vzhledem k svým vlastnostem jeví jako optimální způsob pohonu. Má schopnost přenášet vysoké výkony při obvodových rychlostech až do 50 m.s^–1. Zároveň slouží jako bezpečnostní pojistný element.

Klínový řemen je jednoduchý hnací element, v průmyslu všeobecně známý. Má vysokou teplotní odolnost, odolnost proti opotřebení, oleji a jiným látkám, při vysokých rychlostech má nižší hlučnost než ozubené řemeny.

Pracovníci montáže a údržby mají s tímto druhem pohonu dobré zkušenosti. Výhodou jsou jednoduchý výpočet, jednoduchá montáž, jednoduchá kontrola, jednoduché a přesné nastavení předpětí a jeho kontrola, jednoduché sledování provozu, minimální nároky na údržbu a snadná diagnostika poruch.

Klínové řemeny známe již z minulosti, jsou použity v mnoha strojích, u motorových vozidel i v domácnosti u domácích spotřebičů a různých přístrojů. Zpočátku to byly zejména klasické klínové řemeny. Ty jsou v současné době používány nejčastěji u strojů s malým přenášeným výkonem a nízkými požadavky na přesnost, představují zejména levnou variantu s cenou v řádu desítek korun.

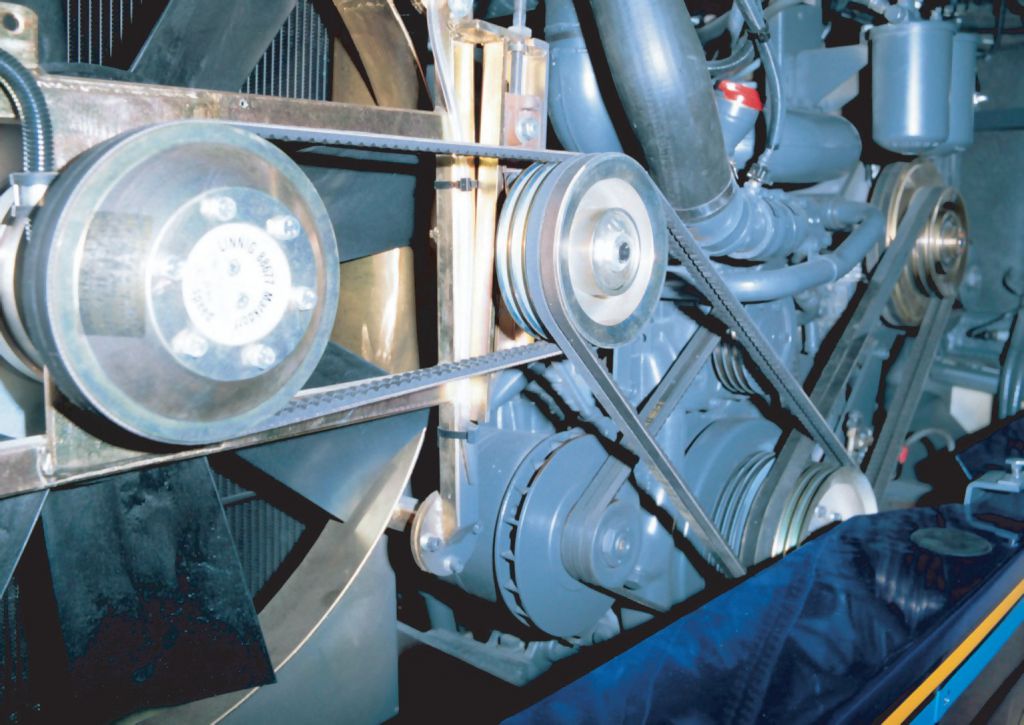

Pro výkonné stroje v současné době používáme zejména úzké klínové řemeny s vnitřním ozubením v profilech XPZ, XPA, XPB, XPC. Tyto řemeny nahrazují klasické klínové řemeny v celém rozsahu výkonů a zasahují do výkonové oblasti pro klasické řemeny nerealizovatelné.

Program pro návrh klínových řemenů zdarma

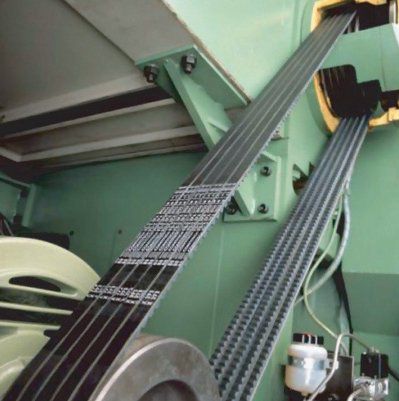

Firma ContiTech nabízí vlastní výpočtový program pro návrh klínových řemenů ContiTech Drive Suite 3.0. Tento program umožňuje přesný výpočet a jednoduchou kontrolu řemenového převodu. Program je k dispozici veřejně pro běžné uživatele na PC, je ke stažení na internetových stránkách výrobce i stránkách společnosti Tyma. Program je k dispozici i v českém jazyce.

Jako příklad uvádíme výpočet kompresoru s těmito parametry: přenášený výkon P = 110 kW, otáčky n = 1500 min^–1, osová vzdálenost a = 1030 mm. V případě klasického klínového řemenu profilu B/17 vychází 9 klínových řemenů 17x3550Li s životností 9000 hodin. Naproti tomu může být stejný pohon proveden pomocí pouze 6 klínových řemenů SPB3550Lw s životností 15 200 hodin. Optimálním způsobem pohonu je však použití 5 klínových řemenů ContiTech Advance FO-Z XPB3550Lw, kde vychází životnost plných 25 000 hodin.

Tato varianta ve spojení s moderními klínovými řemenicemi s upnutím pomocí kuželových Taper pouzder představuje nejen nejjednodušší, ale při srovnání poměru výkonu a ceny i nejvýhodnější řešení.

Řemeny s nízkou hlučností

Pokud zákazník požaduje ještě vyšší parametry, nabízí firma ContiTech jako jediný výrobce zdokonalený úzký klínový řemen Conti-V Advance FO-Power, který je schopen přenášet až o 25 % vyšší výkony než výše uváděné řemeny XPZ, XPA, XPB.

Poslední inovací je vyvinutí nového řemenu Conti-V Advance LON „LowNoise“. Tento řemen je určen pro pohony s vysokými nároky na přesnost a zejména na nízkou hlučnost. Výroba se provádí zcela odlišným způsobem, řemen je vulkanizován hřbetem dovnitř ve formě s vnitřním ozubením. Tento řemen má nepravidelné vnitřní ozubení, které způsobuje nerovnoměrné stlačení vzduchu v řemenici a tím výrazné snížení hlučnosti převodu.

Tyto řemeny používají již přední výrobci kompresorů, jako např. Kaeser Kompressoren, IngersollRand, Boge nebo Compair

Galerie ke článku

Autor článku: Ing. Bohumil Kaplan
