Válečkové řetězy s dutými čepy
Válečkové řetězy s dutými čepy jsou speciálním typem řetězů, který kombinuje hnací a dopravní funkci. Vycházejí ze standardní konstrukce válečkových řetězů podle normy ISO 606 (ČSN 02 3311, DIN 8187, resp. DIN 8188), avšak s jedním klíčovým rozdílem: každý čep je dutý.
Duté čepy procházejí celou šířkou článku a umožňují snadné upevnění příslušenství – lze jimi provléknout šrouby, hřídele, příčné tyče nebo speciální unašeče.
Řetězy jsou k dispozici v různých konstrukčních provedeních – jako pouzdrové bez válečků (Typ A), klasicky s čepy, pouzdry i válečky (Typ B) nebo s válečky, ale bez pouzder (Typ C). Jsou vyrobené z oceli, v některých případech z nerezové oceli (SS).
Standardní provedení je jednořadé, na zakázku bývá možné dodat řetězy i jako dvouřadé.
Produkty jsou seřazené podle výrobce, balení a typu zboží.
081-1-HB (typ C) KettenWulf HP (duté čepy, 1/2” × 1/8”, DIN 8187) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
08A-1-HP (typ A) KettenWulf HP (duté čepy, ASA 40-1, 1/2” × 5/16”, DIN 8188) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
08A-1-SS-HP (typ A) KettenWulf HP SS (nerez, duté čepy, ASA 40-1, 1/2” × 5/16”, DIN 8188) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
08B-1-HP (typ A) KettenWulf HP (duté čepy, 1/2” × 5/16”, DIN 8187) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
08B-1-HB (typ A) KettenWulf HP (duté čepy, 1/2” × 5/16”, DIN 8187) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
08B-1-SS-HP (typ A) KettenWulf HP SS (nerez, duté čepy, 1/2” × 5/16”, DIN 8187) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
10A-1-HP (typ A) KettenWulf HP (duté čepy, ASA 50-1, 5/8” × 3/8”, DIN 8188) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
10A-1-SS-HP (typ A) KettenWulf HP SS (nerez, duté čepy, ASA 50-1, 5/8” × 3/8”, DIN 8188) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
10B-1-HB (typ B) KettenWulf HP (duté čepy, 5/8” × 3/8”, DIN 8187) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
10B-1-HB (typ C) KettenWulf HP (duté čepy, 5/8” × 3/8”, DIN 8187) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
12A-1-HP (typ A) KettenWulf HP (duté čepy, ASA 60-1, 3/4” × 1/2”, DIN 8188) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
12A-1-SS-HP (typ A) KettenWulf HP SS (nerez, duté čepy, ASA 60-1, 3/4” × 1/2”, DIN 8188) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
12A-1-HB (typ B) KettenWulf HP (duté čepy, ASA 60-1, 3/4” × 1/2”, DIN 8188) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
12B-1-HP (typ B) KettenWulf HP (duté čepy, 3/4” × 7/16”, DIN 8187) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
12B-1-HB (typ C) KettenWulf HP (duté čepy, 3/4” × 7/16”, DIN 8187) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
16A-1-HP (typ A) KettenWulf HP (duté čepy, ASA 80-1, 1” × 5/8”, DIN 8188) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
16A-1-SS-HP (typ A) KettenWulf HP SS (nerez, duté čepy, ASA 80-1, 1” × 5/8”, DIN 8188) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
16A-1-SS-HP (typ B) KettenWulf HP SS (nerez, duté čepy, ASA 80-1, 1” × 5/8”, DIN 8188) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Cena za 1 m: Prodáváme v balení po 5 m. Pro možnost snadného porovnání s alternativními produkty uvádíme cenu za 1 m.
Cena na dotaz Cena řetězů je kalkulována teprve na základě zjištění aktuální ceny našeho dodavatele. Napište nám prosím požadované množství a svůj e-mail přes formulář na stránce produktu. Cenu a dodací podmínky Vám sdělíme e-mailem.
Produkty jsou seřazené podle výrobce, balení a typu zboží.

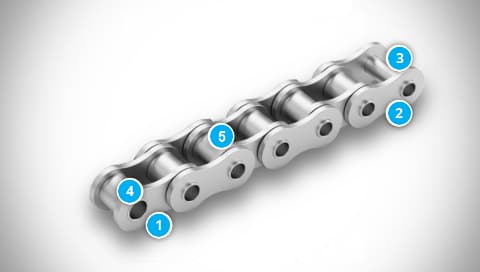

Konstrukce řetězů
- Vnitřní článek
- Vnější článek
- Dutý čep
- Pouzdro
- Váleček

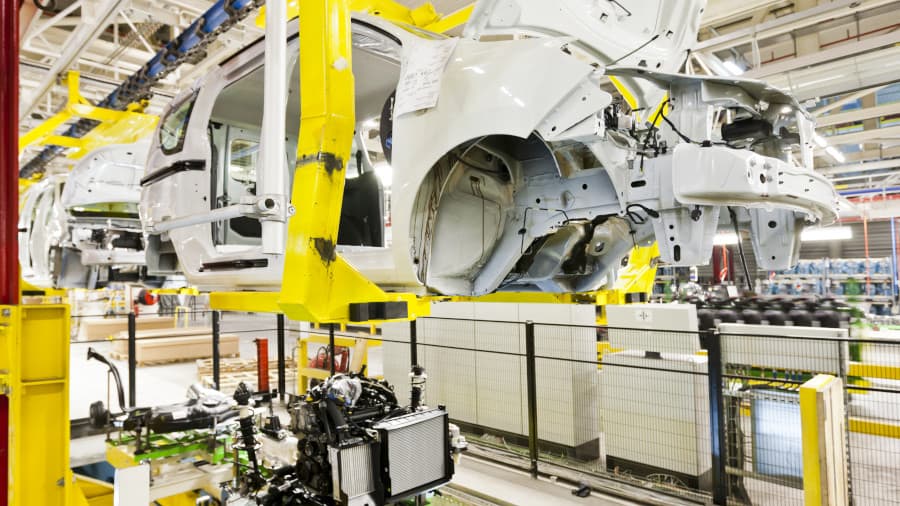

Oblasti použití
Řetězy s dutými čepy založené na ISO 606 jsou určeny především pro dopravní a manipulační aplikace, kde je vyžadována flexibilita a modularita systému.
Nejčastěji se používají u menších dopravníků, obvykle ve dvojici jako paralelní řetězy propojené příčnými tyčemi nebo jiným vhodným příslušenstvím. Uplatnění nacházejí také v balicích a plnicích strojích, v potravinářském a automobilovém průmyslu, při zpracování dřeva i v řadě speciálních aplikací.
Materiál
Ocel nebo nerezová ocel.
Jiné materiály na zakázku.
Značení řetězů
Příklad:
08B-1-HP (typ A) KettenWulf HP (duté čepy, 1/2” × 5/16”, DIN 8187) - 5m balení
| Část značení | Popis |
|---|---|
| 08B |
Typ řetězu (ISO 606 / DIN 8187, řada B) |
| 1 |
Jednořadý řetěz |
| HP |
Provedení s dutými čepy |
| Typ A |
Konstrukce řetězu |
| KettenWulf |
Výrobce |
| HP |
Typ řetězu dle označení výrobce |
| 1/2″ × 5/16″ |
Rozteč × vnitřní šířka |
| DIN 8187 |
Evropská norma řetězů (řada B) |
| 5m balení |
Standardní délka v balení |
Soubory ke stažení
Rozměry a parametry řetězů s dutými čepy podle DIN 8187 a DIN 8188
Katalogové listy TYMA CZ
Česky a anglicky (PDF 157,90 kB)
