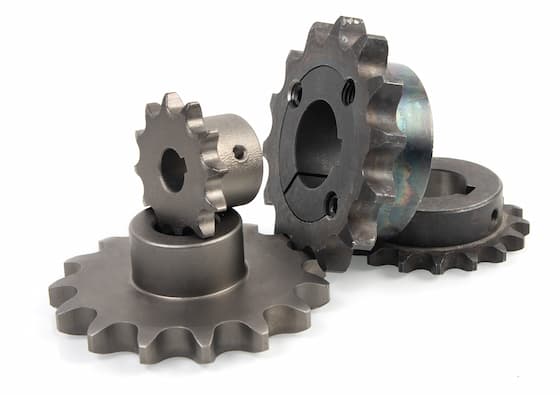

Řetězová kola na zakázku
Řetězová kola jsou vyráběna pro všechny druhy válečkových, pouzdrových i jiných typů řetězů. Vyrábějí se nejčastěji z oceli nebo litiny. V běžném provedení bývají vyrobena buď s hotovou válcovou dírou a drážkou pro pero, nebo pro upevnění pomocí kuželových pouzder Taper Lock. Jako polotovar pro další úpravy je možné dodat také řetězová kola s předvrtanou válcovou dírou.
Na zakázku mohou být vyrobena i z jiných materiálů nebo v jiném provedení podle výkresu a dalších specifických požadavků.
Příklady typů řetězových kol
Nabídka zakázkových kol doplňuje standardní sortiment dostupný v příslušných kategoriích e-shopu. Svým provedením mohou tato kola v mnohých parametrech skladovým variantám odpovídat, v jiných se však budou lišit.
Kombinace požadovaných vlastností musí konstrukčně a materiálově odpovídat výrobním možnostem. Pro ilustraci níže uvádíme příklady některých z běžně dodávaných zakázkových řetězových kol.
| Příklad řetězového kola | Popis | Náhled |
|---|---|---|

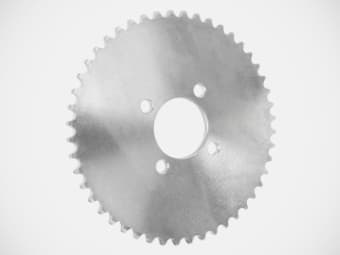

Ploché řetězové kolo pro upevnění pomocí 4 šroubů |
Jednořadé ploché řetězové kolo (disk) s ozubením dle DIN 8187 pro upevnění jako kotouč pomocí 4 šroubů. Vyrobené se středicím otvorem obráběním z oceli C43 bez další povrchové úpravy. |
 |

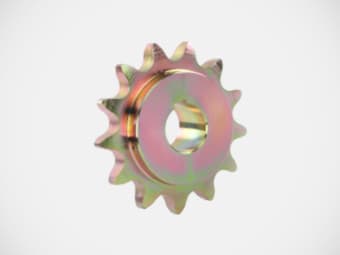

Řetězové kolo s hotovou dírou a oboustranným nábojem |
Jednořadé řetězové kolo s ozubením dle DIN 8187, oboustranným nábojem, hotovou dírou s drážkou pro pero a dvěma závity s upevňovacími šrouby. Vyrobené obráběním z oceli C43 a následně pozinkováno. |
 |

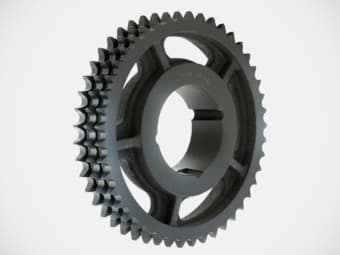

Řetězové kolo dle DIN 8188 pro pouzdra Taper Lock |
Třířadé řetězové kolo s ozubením dle DIN 8188 pro montáž pomocí kuželového pouzdra Taper Lock. Odlehčená konstrukce tvarovými dírami. Litina EN-GJL-250 (GG-25) následně ošetřená fosfátováním. |
 |

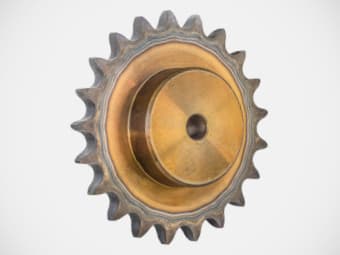

Řetězové kolo s atypickým ozubením s nábojem a kalenými zuby |
Jednořadé řetězové kolo s atypickým ozubením, předvrtanou válcovou dírou a jednostranným nábojem. Vyrobené obráběním z oceli C45E a se zuby následně zušlechtěnými na tvrdost 55 HRC. |
 |

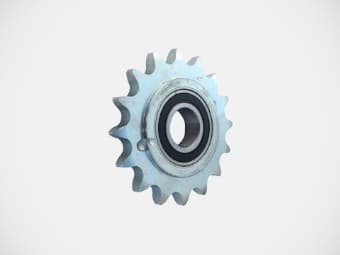

Řetězové kolo s nalisovaným ložiskem |
Jednořadé ploché řetězové kolo s nalisovaným ložiskem pro použití jako napínací kladka. Vyrobené obráběním z oceli C43 bez dalších povrchových úprav. |
 |
Možnosti přizpůsobení se týkají veškerých parametrů řetězových kol – od způsobu upevnění a konstrukčního provedení přes typ ozubení až po materiál, povrchovou úpravu či další specifické požadavky.
Příprava k upevnění
- Bez díry, se středicí dírou jako polotovar nebo s hotovou válcovou dírou
- S předvrtanou dírou bez dalších úprav, nebo s jednou nebo více drážkami pro pero a se závity pro upevňovací šrouby dle specifikace
- K upevnění šrouby jako kotouč
- Pro kuželové pouzdro Taper Lock konkrétní velikosti
- S nalisovaným ložiskem
Konstrukční provedení
- Ploché bez náboje nebo s jednostranným či oboustranným nábojem, obráběným nebo navařeným
- Plné provedení nebo odlehčené varianty s kruhovými či tvarovými otvory nebo s loukotěmi
- Jednoduché nebo násobné, s více koly stejnými nebo různými velikostí i ozubením
- Jednodílné nebo dělené pro snadnější montáž
Možnosti ozubení
- Výroba podle norem DIN 8187, DIN 8188 nebo jiných specifikací
- Jednořadé, dvouřadé či třířadé provedení
- Možnost různých druhů ozubení u vícenásobných řetězových kol
- Indukční kalení zubů ocelových kol
Materiál a povrchová úprava
- Konstrukční ocel (například C43, C45E nebo jiná dle specifikace), s možností pozinkování, niklování nebo jiných dodatečných povrchových úprav
- Nerezová ocel (například AISI 304, AISI 316, AISI 420 nebo jiná dle specifikace)
- Šedá litina (například EN-GJL-250 nebo jiná dle specifikace), nejčastěji ošetřená manganovým nebo zinkovým fosfátováním
- Plast dle specifikace

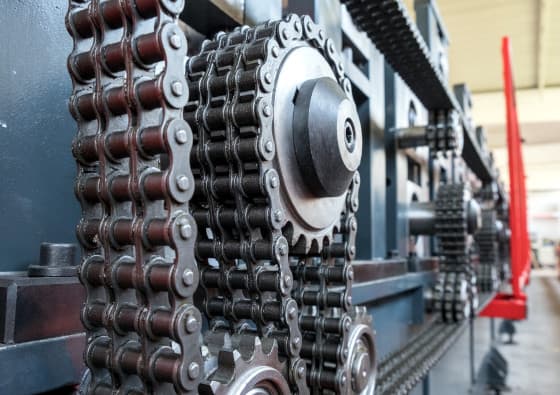

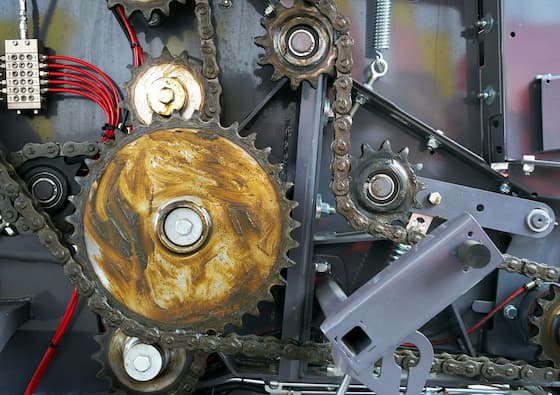

Oblasti použití
Řetězová kola jsou určena pro všechny typy a velikosti řetězů v široké škále průmyslových aplikací – od lehkého po těžký průmysl.
Nejčastěji se využívají v pohonech, ale uplatnění nacházejí i ve zdvihacích a transportních systémech. Mezi typické oblasti použití patří dopravníky, potravinářské stroje a sklářské stroje, stejně jako mnoho dalších průmyslových zařízení.
Materiál
Ocel, litina, nerezová ocel, plast nebo jiné materiály odpovídající požadované pevnosti.
