Bočnice k ozubeným řemenicím

Bočnice jsou součásti pro výrobu ozubených řemenic. Jedná se o ocelové kroužky určené pro zajištění bočního vedení ozubeného řemenu. Jejich horní hrana je vylisována se sklonem, aby byl řemenu zajištěn náběh. Vyrábí se v různých velikostech, které odpovídají velikostem ozubených řemenic různých profilů, a v různých tlouštkách z oceli bez povrchové úpravy nebo pozinkované. Na zakázku mohou být také černěné.

Na řemenici je nutné pro montáž bočnice vyrobit osazení s malým přesahem a ten pak rozlisovat. Tím se bočnice upevní a nedojde k jejímu uvolnění.

Aby nedošlo ke „spadnutí“ řemenu z řemenice, platí při návrhu a konstrukci převodu zásada, že alespoň jedna bočnice musí být na každé straně řemenu.

zobrazit filtr produktů

Produkty jsou seřazené dle názvu vzestupně.

Bočnice k ozubeným řemenicím Typ 1 (t = 1 mm)

Typ 1 (t = 1 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

20,60 bez DPH

24,90 s DPH

Bočnice k ozubeným řemenicím Typ 10 (t = 1 mm)

Typ 10 (t = 1 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

30,80 bez DPH

37,20 s DPH

Bočnice k ozubeným řemenicím Typ 100 (t = 1,5 mm)

Typ 100 (t = 1,5 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

390,10 bez DPH

472,10 s DPH

Bočnice k ozubeným řemenicím Typ 11 (t = 1 mm)

Typ 11 (t = 1 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

36,00 bez DPH

43,50 s DPH

Bočnice k ozubeným řemenicím Typ 12 (t = 1 mm)

Typ 12 (t = 1 mm)

Bočnice k ozubeným řemenicím

Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.

Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.

30,80 bez DPH

37,20 s DPH

Bočnice k ozubeným řemenicím Typ 13 (t = 1 mm)

Typ 13 (t = 1 mm)

Bočnice k ozubeným řemenicím

Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.

Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.

30,80 bez DPH

37,20 s DPH

Bočnice k ozubeným řemenicím Typ 14 (t = 1 mm)

Typ 14 (t = 1 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

20,60 bez DPH

24,90 s DPH

Bočnice k ozubeným řemenicím Typ 15 (t = 1 mm)

Typ 15 (t = 1 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

30,80 bez DPH

37,20 s DPH

Bočnice k ozubeným řemenicím Typ 153 (t = 2,5 mm)

Typ 153 (t = 2,5 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

410,70 bez DPH

497,00 s DPH

Bočnice k ozubeným řemenicím Typ 154 (t = 2,5 mm)

Typ 154 (t = 2,5 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

477,50 bez DPH

577,70 s DPH

Bočnice k ozubeným řemenicím Typ 155 (t = 2,5 mm)

Typ 155 (t = 2,5 mm)

Bočnice k ozubeným řemenicím

Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.

Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.

492,80 bez DPH

596,30 s DPH

Bočnice k ozubeným řemenicím Typ 156 (t = 2,5 mm)

Typ 156 (t = 2,5 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

513,40 bez DPH

621,20 s DPH

Bočnice k ozubeným řemenicím Typ 157 (t = 2,5 mm)

Typ 157 (t = 2,5 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

554,50 bez DPH

670,90 s DPH

Bočnice k ozubeným řemenicím Typ 158 (t = 2,5 mm)

Typ 158 (t = 2,5 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

641,70 bez DPH

776,50 s DPH

Bočnice k ozubeným řemenicím Typ 159 (t = 2,5 mm)

Typ 159 (t = 2,5 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

610,90 bez DPH

739,20 s DPH

Bočnice k ozubeným řemenicím Typ 16 (t = 1 mm)

Typ 16 (t = 1 mm)

Bočnice k ozubeným řemenicím

Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.

Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.

36,00 bez DPH

43,50 s DPH

Bočnice k ozubeným řemenicím Typ 160 (t = 2,5 mm)

Typ 160 (t = 2,5 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

770,10 bez DPH

931,80 s DPH

Bočnice k ozubeným řemenicím Typ 161 (t = 2,5 mm)

Typ 161 (t = 2,5 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

744,40 bez DPH

900,70 s DPH

Bočnice k ozubeným řemenicím Typ 162 (t = 2,5 mm)

Typ 162 (t = 2,5 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

857,40 bez DPH

1 037,50 s DPH

Bočnice k ozubeným řemenicím Typ 163 (t = 2,5 mm)

Typ 163 (t = 2,5 mm)

Bočnice k ozubeným řemenicím

U dodavatele

Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.

883,10 bez DPH

1 068,50 s DPH

Produkty jsou seřazené dle názvu vzestupně.

Celkem 7 stran

Oblasti použití bočnic

Bočnice jsou určené pro výrobu ozubených řemenic libovolných tvarů. Používají se v případech pokud nelze použít standardně vyráběná ozubená řemenice a konstrukčně je nutné řemenici vyrobit z tyče a osadit jednou nebo dvěmi bočnicemi.

Stejně jako ozubené řemenice nacházejí použití u obráběcích strojů, balicích strojů, tiskáren, jednoúčelových strojů, v potravinářském, papírenskémsklářském průmyslu a u mnoha dalších odvětví.

Materiál bočnic

Ocel.

Další materiály na zakázku.

Povrchová úprava

  • Bez povrchové úpravy
  • Pozinkované
  • Černěné (na zakázku)

Poznámka

Rozměry osazení pro zalisování bočnic - viz technické katalogy výrobců řemenic nebo kontaktujte naše technické oddělení.

Značení bočnic

Příklad:
Typ 517 (t = 0,5 mm, pozinkovaná)

Část značení Popis
Typ 517

Typ bočnice (rozměry viz katalogový list)

t = 0,5 mm

Tloušťka

Pozinkovaná

Povrchová úprava bočnice

Upevnění bočnic

Způsob upevnění Popis Náhled

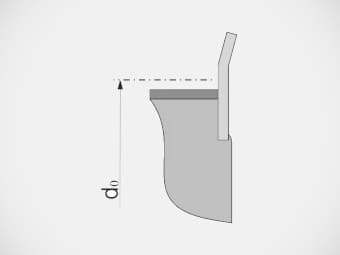

Zaválcování hrany

Bočnice je obráběná nebo lisovaná z plechu. Má vylisovaný náběh se sklonem. Je upevněná zaválcováním hrany na čele ozubené řemenice, alternativně lze zalisovat bodově na několika místech (plní pak stejnou funkci).

Nejčastější způsob upevnění standardních katalogových řemenic. Stejně tak i u nestandardních řemenic se volí tento postup, pokud není uvedeno jinak.

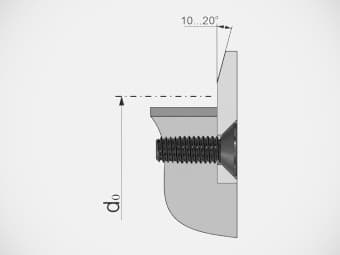

Upevnění šrouby

Bočnice je obráběná se sklonem na vnějším průměru pro náběh řemenů. Je upevněná šrouby se zápustnou kuželovou hlavou.

Způsob upevnění pro velmi náročné aplikace, kde hrozí spadnutí bočnice. V těchto případech se doporučuje zajistit lisované bočnice navíc šrouby nebo je připravit jako šrouby kompletně zajištěné.

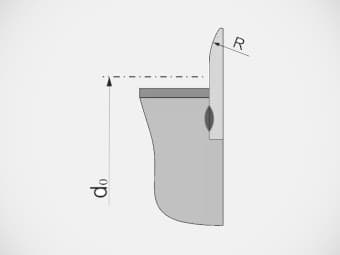

Upevnění přivařením

Bočnice je obráběná se zaoblením na vnějším průměru pro správný náběh řemenů. Je upevněná bodovým svařováním.
