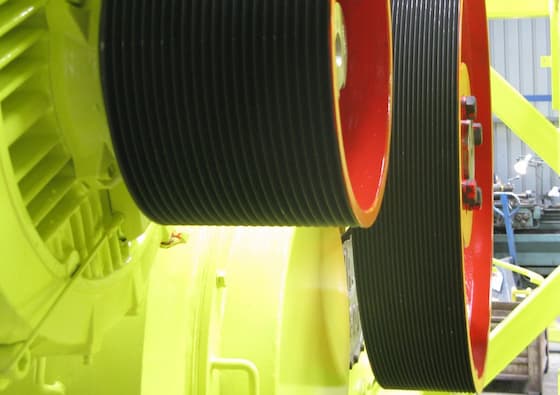

Drážkové řemenice PM
Drážkové řemenice v profilu PM jsou vyráběny pouze na zakázku podle výkresu nebo specifických požadavků. Vyrábí se z oceli, litiny nebo dalších materiálů. Jejich provedení vychází z normy ISO 9982 (DIN 7867).
Standardní řemenice se upevňují na hřídele pomocí kuželových pouzder Taper Lock nebo jsou dodávány jako polotovar a pro upevnění na hřídele je nutné upravit vnitřní otvor.
Oblasti použití řemenic
Drážkové řemenice PM jsou určeny pro všechny typy drážkových řemenů PM s roztečí 9,40 mm.
Typické použití nacházejí u kompaktních pohonů kompresorů, dmychadel, obráběcích strojů, čerpadel, v papírenském, chemickém i automobilovém průmyslu, zahradní technice a u mnoha dalších strojů.
Materiál řemenic
Dle požadavku zákazníka, nejčastěji však šedá litina GG 20 – GG 25.
Při rychlostech nad 42 m/s je nutné použít řemenice z oceli C45, tvárné litiny GGG 40 nebo jiného materiálu vyšší kvality.
| Parametr | Norma |
|---|---|
| Drsnost povrchu | ISO 254 |
| Stupeň vyvážení | VDI 2060, ISO 1940 |
Poznámka
Na objednávku lze řemenice vyvážit ve dvou rovinách dynamicky.
Značení řemenic
Příklad:
200 PM-8 TB 2012
| Část značení | Popis |
|---|---|
| 200 |
Jmenovitý průměr řemenice v mm |
| PM |
Profil |
| 8 |
Počet drážek |
| TB |
"Taper Bush" (upínací pouzdro Taper) |
| 2012 |
Typ pouzdra |
Profil a rozměry řemenic
| Profil | E [mm] |
součet ΔEmax |
α [°] |
F [mm] |
ra, min |
ri, max |
Dm, min |
|---|---|---|---|---|---|---|---|
| PM | 9,40 ± 0,08 | ± 0,30 | 40 ± 0,5 | 6,4 | 0,75 | 0,75 | 180 |
Celková šířka věnce klínové řemenice \(B\): \[B = {E^{(n-1)} + 2 \cdot F}\ {[mm]}\] kde \(n\) je počet drážek.
Ostatní technická data pro jednotlivé profily jsou uvedena v katalogových listech.
