Teflonové sušicí pásy

Teflonové sušicí pásy jsou vyrobeny ze skelné, kevlarové nebo kombinované tkaniny s oky. Jsou povrstveny teflonem (PTFE) a spojeny v nekonečný transportní pás různými způsoby a různými druhy spojů.

Pásy mohou mít navíc zesílené nebo prošité okraje, překryté spoje, vedení nebo další různé příslušenství.

Sušicí pás z PTFE - aplikace

Pokud formulář odešlete, použijeme Vaše osobní údaje (e-mail) k zaslání odpovědi na Vaši poptávku. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Konstrukce pásů

Struktura tkaniny

  1. Skelná nebo kevlarová síťovaná tkanina
  2. Povrstvení teflonovou vrstvou

Oblasti použití pásů

Teflonové sušicí pásy jsou určeny pro použití ve speciálních aplikacích, kdy je požadavkem prodyšný vysoce teplotně odolný, nepřilnavý nebo hygienicky čistý povrch.

Nejčastější použití nacházejí na sušičkách, balících strojích, v potravinářském průmyslu – v pekárnách, čokoládovnách, mrazírnách, ale i v automobilovém průmyslu a v dalších odvětvích.

Spoje pásů

Správný běh pásu je možný pouze, pokud zvolíme vhodný spoj. Musíme zohlednit následující faktory:

  • Typ tkaniny a její tloušťku v závislosti na aplikaci
  • Zatížení pásu
  • Napnutí pásu, průměr válečku v závislosti na požadavcích povrchové struktury
Druh spoje Popis Náhled

Háčkové spony Anker G

Nejčastější. Do konců pásky jsou zalisovány kovové háčky, takže pás lze na místě spojovat v nekonečný kovovou tyčkou. Lze provést, aby háčky nevyčnívaly nad povrch pásky. Vhodné pro pásy s vyšším namáháním.

Háčkové spony Anker A

S kruhovými háčky. Do konců pásky jsou zalisovány kovové háčky, takže pás lze na místě spojovat v nekonečný kovovou tyčkou. Lze provést, aby háčky nevyčnívaly nad povrch pásky. Vhodné pro pásy s vyšším namáháním.

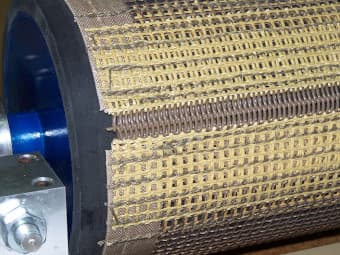

Spoj s plastovou spirálou (Peek Spiral Joint)

Do konců pásky je připevněna speciální plastová spirála a pás lze na místě spojovat v nekonečný plastovou tyčkou. Vhodné pro lehčí spoje, spirála nevyčnívá nad povrch pásky a nezpůsobuje poškození výrobků.

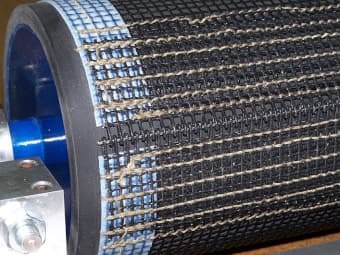

Spoj s očky – Bull Nose

Na konci pásu jsou speciální očka a pás lze na místě spojovat v nekonečný plastovou tyčkou. Vhodné pro lehčí spoje, spirála nevyčnívá nad povrch pásky a nezpůsobuje poškození výrobků.

Kloubový spoj

Na obou koncích se vytvoří oka z aramidové nebo skloteflonové folie, které do sebe zapadají a pás lze na místě spojovat v nekonečný plastovou tyčkou. Vhodné pro lehčí spoje, spirála nevyčnívá nad povrch pásky a nezpůsobuje poškození výrobků.

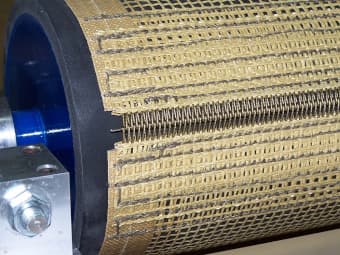

Spoj s kevlarovými očky

Na konci pásu jsou speciální kevlarová očka a pás lze na místě spojovat v nekonečný speciální tyčkou. Zejména díky vysoké teplotní odolnosti vhodné pro spoje, kde není možné použít kovové nebo plastové spony.

Pro ochranu transportovaného materiálu nebo ochranu samotného spoje lze také vyrobit mechanické spoje s překrytím. Překrytí je vyrobeno z fólie, která je navařena na jeden okraj pásu a při spojení pásu v nekonečný překryje celý mechanický spoj.

Zesílení okrajů pásů

Okraje PTFE pásů zesílené teflonovou, skloteflonovou a kevlarteflonovou fólií

Okraje transportních pásů je možné olemovat nebo zesílit různými materiály, aby nedocházelo k poškození pásu, praskání okrajů.

Okraje mohou být z různých materiálů, v některých případech navíc lze okraje prošít.

Zesílení okrajů pásu navařenou tkaninou z PTFE je nutné v následujících případech.

  • Při těžším provozu, kdy je nutno chránit okraj pásu nebo pro zvýšení pevnosti v tahu.
  • Při použití tkaniny s oky pro transportní účely (sušicí pásy).
  • Při použití bočních vedení a vedení s nýty.

K dosažení správného chodu u velkých šířek pásu se doporučuje použití oboustranného zesílení okraje.

Vedení pásů

V některých případech je nutné zajistit podélné vedení pásů. Existuje několik způsobů, jak toto vedení zajistit. Každý z nich má své výhody i omezení.

Způsob vedení Popis Náhled

Kovové nýty

Vedení kovovými nýty na okraji pásu. Na válci dopravníku je vyrobena drážka, do které nýty zapadávají a zajišťují vedení pásu. Jednoduché a levné řešení vhodné pro rychlosti pásu do 20 m/min. Nýty mohou mít různou velikost a průměr.

Kovová očka

Vedení kovovými očky na okraji pásu. Kovové otvory oček jsou pomocí pružin přichyceny k unašečům řetězu.

Teflonové nýty s čepy

Teflonové vodicí čepy jsou připevněny pomocí nýtů do vyztužení na straně pásu. Na válci dopravníku je vyrobena drážka, do které čepy zapadávají a zajišťují vedení pásu. Tento typ vedení je odolný až do teploty 260 °C.

Kevlarová šňůra

Kevlarové šnůra různé velikosti je připevněna prošitím na okraji pásu. Je alternativou klínového vedení u běžných typů dopravních pásů. Na válci dopravníku je vyrobena drážka, do které šňůra zapadne a zajišťuje vedení pásu.

Soubory ke stažení

Konstrukce a provoz dopravních pásů z PTFE - náhled

Konstrukce a provoz dopravních pásů z PTFE

Uživatelský návod TYMA CZ

Česky (PDF 408,20 kB)
