Upevňovací desky k motorům
Upevňovací desky motorů slouží k připevnění motorů k základu stroje. Umožnují posouvání motoru a tím jednoduché napínání řemenového převodu.
Základní typy jsou pro standardní velikosti motorů.
Jsou vyrobeny nejčastěji z oceli s povrchovou úpravou pozinkováním.

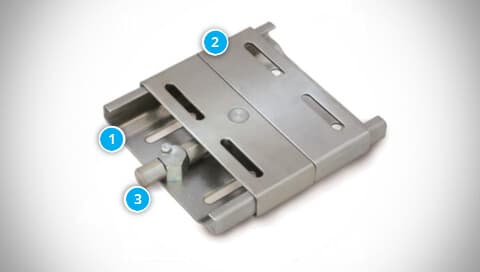

Konstrukce desek motorů
- Základová pevná deska
- Posuvná horní deska
- Posuvový šroub
Oblasti použití desek motorů
Upevňovací desky motorů jsou určeny pro standardní motory různých velikostí.
Typické použití nacházejí u kompresorů, ventilátorů, lisů, míchadel, drtičů a jiných strojů. Jedná se o jednoduché typizované řešení.
Vlastnosti desek motorů
- Jednoduchá montáž
- Flexibilita použití
- Pevná konstrukce, vysoká přesnost montáže
- Dlouhá životnost
- Optimální poměr cena / výkon
- Rychlé ustavení motoru bez nutnosti vyrovnání
Materiál desek motorů
Ocel.
Značení upevňovací desky
Příklad:
SL 270 pro motor 63-112
Část značení | Popis |
---|---|
SL 270 |
Typ a velikost upevňovací desky |
Pro motor 63-112 |
Použitelnost desky |
Soubory ke stažení
Rozměry a parametry upevňovacích desek motorů
Katalogové listy TYMA CZ
Česky a anglicky (PDF 260,82 kB)
