Kluzná vedení řetězů typu 1BL
Kluzná vedení řetězů typu 1BL jsou standardní kluzné vodicí lišty upevňované samostatně přímo na strojích. Snižují hlučnost, tření a namáhání stroje, i nároky na maziva. Snižují namáhání řetězu a zvyšují jeho životnost.
Kluzná vedení řetězů jsou vyrobena ze speciálního vysoce odolného plastu.
Produkty jsou seřazené dle názvu vzestupně.
1BL (06B-1) - 20 × 25 mm (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
767,40Kč bez DPH
928,60Kč s DPH
1BL (08B-1) - 24 × 30 mm (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
945,00Kč bez DPH
1 143,50Kč s DPH
1BL (10B-1) - 30 × 35 mm (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 300,20Kč bez DPH
1 573,20Kč s DPH
1BL (12B-1) - 40 × 35 mm (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 634,40Kč bez DPH
1 977,70Kč s DPH
1BL (16B-1) - 40 × 45 mm (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
2 041,30Kč bez DPH
2 470,00Kč s DPH
1BL (20B-1) - 50 × 50 mm (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
2 770,70Kč bez DPH
3 352,50Kč s DPH
1BL (24B-1) - 60 × 60 mm (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
3 683,40Kč bez DPH
4 456,90Kč s DPH
1BL (28B-1) - 60 × 70 mm (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
4 495,20Kč bez DPH
5 439,10Kč s DPH
1BL (32B-1) - 70 × 75 mm (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 3 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
5 509,70Kč bez DPH
6 666,70Kč s DPH
Produkty jsou seřazené dle názvu vzestupně.

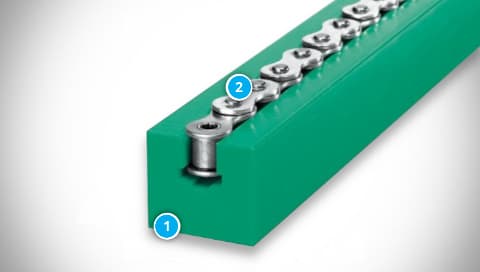

Konstrukce vedení řetězů
- Vedení řetězu uzavřené
- Jednořadý válečkový řetěz
Oblasti použití
Kluzná vedení řetězů se používají v mnoha odvětvích.
Nacházejí uplatnění v potravinářském, dřevozpracujícím, sklářském a keramickém průmyslu, ale také na dopravnících všeho druhu, v distribučních centrech nebo na balicích strojích.
Vlastnosti
- Vysoká odolnost proti opotřebení
- Vynikající kluzné vlastnosti, bez nutnosti mazání
- Vysoká chemická a teplotní odolnost
- Tlumení vibrací
- Bez nutnosti údržby, bez koroze
- Teplotní odolnost do +80 °C
- Možnost použití v potravinářském průmyslu
Materiál
Speciální vysoce odolný plast PE-1000 standardně v zeleném provedení.
PE-1000 (PE-UHMW) je polyethylen s velmi vysokou molekulovou hmotností používaný v aplikacích s nároky na nízký koeficient tření i extrémně vysokou odolnost, otěruvzdornost, vysokou rázovou houževnatost i odolnost vůči chemikáliím. Vyznačuje se velmi dobrou obrobitelností a je vhodným materiálem pro výrobu kluzných třecích lišt.
Značení vedení řetězů
Příklad:
1BL (10B-1) - 30 × 35 mm (PE-1000, L = 2000 mm)
| Část značení | Popis |
|---|---|
| 1BL |
Typ vedení |
| 10B-1 |
Typ válečkového řetězu |
| 30 × 35 mm |
Základní rozměry b × h (šířka × výška) |
| PE-1000 |
Materiál vedení |
| L = 2000 mm |
Typizovaná standardní délka vedení |
Soubory ke stažení
Rozměry a parametry kluzných vedení řetězů typu 1BL
Katalogové listy TYMA CZ
Česky a anglicky (PDF 151,91 kB)
