Svěrná pouzdra SIT SERLOCK
Svěrná pouzdra SERLOCK jsou určena pro efektivní upevnění součástí kompatibilních se systémem Taper Lock na hřídele – bez použití drážky a pera.
Řemenice, řetězové kolo nebo jiná součást se připevňuje k pouzdru dvěma šrouby stejně jako u běžného pouzdra Taper Lock. Třecí spoj vzniká následným utažením sady upínacích šroubů pouzdra SERLOCK na předepsaný utahovací moment. Po upevnění je spoj schopný přenášet krouticí moment a zároveň zajišťuje součást proti axiálnímu posunutí.
Produkty jsou seřazené dle názvu vzestupně.
SERLOCK 1108-12 (TB 1108, SL1108F12)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
476,80Kč bez DPH
576,90Kč s DPH
SERLOCK 1108-14 (TB 1108, SL1108F14)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
476,80Kč bez DPH
576,90Kč s DPH
SERLOCK 1108-15 (TB 1108, SL1108F15)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
476,80Kč bez DPH
576,90Kč s DPH
SERLOCK 1108-16 (TB 1108, SL1108F16)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
476,80Kč bez DPH
576,90Kč s DPH
SERLOCK 1108-18 (TB 1108, SL1108F18)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
476,80Kč bez DPH
576,90Kč s DPH
SERLOCK 1108-19 (TB 1108, SL1108F19)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
476,80Kč bez DPH
576,90Kč s DPH
SERLOCK 1108-20 (TB 1108, SL1108F20)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
476,80Kč bez DPH
576,90Kč s DPH
SERLOCK 1108-22 (TB 1108, SL1108F22)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
476,80Kč bez DPH
576,90Kč s DPH
SERLOCK 1210-14 (TB 1210, SL1210F14)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
543,60Kč bez DPH
657,80Kč s DPH
SERLOCK 1210-15 (TB 1210, SL1210F15)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
543,60Kč bez DPH
657,80Kč s DPH
SERLOCK 1210-16 (TB 1210, SL1210F16)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
543,60Kč bez DPH
657,80Kč s DPH
SERLOCK 1210-18 (TB 1210, SL1210F18)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
543,60Kč bez DPH
657,80Kč s DPH
SERLOCK 1210-19 (TB 1210, SL1210F19)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
543,60Kč bez DPH
657,80Kč s DPH
SERLOCK 1210-20 (TB 1210, SL1210F20)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
543,60Kč bez DPH
657,80Kč s DPH
SERLOCK 1210-22 (TB 1210, SL1210F22)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
543,60Kč bez DPH
657,80Kč s DPH
SERLOCK 1210-24 (TB 1210, SL1210F24)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
543,60Kč bez DPH
657,80Kč s DPH
SERLOCK 1210-25 (TB 1210, SL1210F25)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
543,60Kč bez DPH
657,80Kč s DPH
SERLOCK 1610-14 (TB 1610, SL1610F14)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
605,40Kč bez DPH
732,60Kč s DPH
SERLOCK 1610-15 (TB 1610, SL1610F15)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
605,40Kč bez DPH
732,60Kč s DPH
SERLOCK 1610-16 (TB 1610, SL1610F16)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
605,40Kč bez DPH
732,60Kč s DPH
Produkty jsou seřazené dle názvu vzestupně.

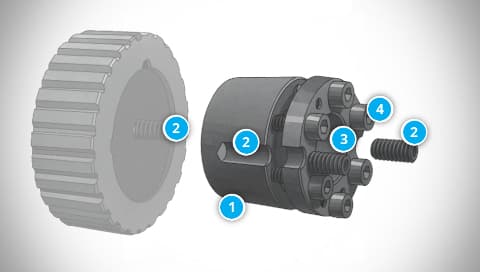

Konstrukce pouzder
- Kuželové tělo pouzdra
- Spojení pouzdra dvěma upínacími šrouby s rotační komponentou
- Válcová díra bez drážky
- Bezvůlové upnutí pouzdra na hřídel šesti upínacími šrouby
Oblasti použití
Pouzdra SERLOCK jsou určená pro všeobecné použití v průmyslu, zejména tam, kde je požadováno spolehlivé spojení bez použití pera a drážky.
Použití nacházejí při upevnění klínových, ozubených a plochých řemenic, řetězových kol, spojek a dalších rotačních součástí kompatibilních se systémem Taper Lock.
Materiál
Ocel.
Klíčové výhody
- Snadná montáž bez omezení polohou drážky
- Zaměnitelnost s pouzdry Taper Lock – kompatibilita se širokou škálou dobře dostupných součástí pro přenos výkonu
- Možnost snížení průměru používaných hřídelí až o 25 %
- Žádné oslabení hřídele drážkou (přesto lze i na hřídeli s drážkou použít)
- Velmi přesné axiální a úhlové polohování na hřídeli
Značení pouzder
Příklad:
SERLOCK 1210-20 (TB 1210, SL1210F20)
| Část značení | Popis |
|---|---|
| SERLOCK |
Typ svěrného pouzdra |
| 1210 |
Označení velikosti kompatibilního pouzdra Taper Lock |
| 20 |
Vnitřní průměr pouzdra – průměr díry pro hřídel v mm |
| TB 1210 |
Referenční označení typu pouzdra Taper Lock |
| SL1210F20 |
Další typ označení svěrného pouzdra |
Soubory ke stažení
Související produkty
Upínací Taper Lock pouzdra
Kuželová pouzdra Taper Lock s vnitřní válcovou dírou a drážkou pro pero k upevnění řemenic, řetězových kol, spojek na hřídele.
Klínové řemenice pro pouzdra Taper Lock
Provedení SPZ, SPA, SPB, SPC pro pouzdra Taper Lock pro všechny druhy klínových řemenů a pro násobné řemeny SPZ, SPA, SPB, SPC.
Ozubené řemenice HTD pro pouzdra Taper Lock
Provedení HTD - 5M, 8M, 14M pro pouzdra Taper pro všechny druhy ozubených řemenů HTD a RPP.
Řetězová kola Taper Lock pro válečkové řetězy podle DIN 8187 (řada B)
Pro válečkové řetězy DIN 8187 (06B, 08B, 10B, 12B, 16B, 20B, 24B). Jednořadá, dvouřadá a třířadá.
Profil výrobce pouzder
Skupina SIT S.p.A vyvíjí, konstruuje, vyrábí a distribuuje vysoce kvalitní řešení a komponenty pro přenos energie v průmyslových aplikacích po celém světě, s cílem zvýšit produktivitu strojů a systémů svých zákazníků. SIT působí na třech kontinentech a vyrábí řemenice, gumové a polyuretanové řemeny, hřídelové spojky a pouzdra a širokou škálu příslušenství.
Společnost SIT patří do velké průmyslové skupiny, jejíž počátky sahají až do roku 1838. Dnes, díky více než 50 letům specifických zkušeností s přenosem energie a úzce spolupracujícímu týmu vysoce kvalifikovaných odborníků, společnost usiluje o neustálé technologické inovace s cílem nabídnout ta nejlepší aplikační řešení v mechanických pohonech.
