Svěrná pouzdra SIT-LOCK 30 MONOLOCK
Jednodílná svěrná pouzdra SIT-LOCK 30 MONOLOCK jsou určena pro rychlou a snadnou montáž v aplikacích s malým až středním krouticím momentem.
Zajišťují bezpečné bezvůlové spojení hřídele s nábojem jako alternativa ke spojením pomocí per, klínů a drážkování.
Třecí spoj vzniká utažením speciálního šroubu se zkosenou dosedací plochou v kuželovém otvoru jediného válcového kroužku. Po upevnění je součást schopna přenášet krouticí moment a zároveň je zajištěna proti axiálnímu posunutí.
Produkty jsou seřazené dle názvu vzestupně.
SIT-LOCK 30 MONOLOCK - 18 × 38 mm (CAL30F18/38)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
142,20Kč bez DPH
172,10Kč s DPH
SIT-LOCK 30 MONOLOCK - 19 × 39 mm (CAL30F19/39)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
142,20Kč bez DPH
172,10Kč s DPH
SIT-LOCK 30 MONOLOCK - 20 × 40 mm (CAL30F20/40)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
142,20Kč bez DPH
172,10Kč s DPH
SIT-LOCK 30 MONOLOCK - 22 × 42 mm (CAL30F22/42)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
142,20Kč bez DPH
172,10Kč s DPH
SIT-LOCK 30 MONOLOCK - 24 × 44 mm (CAL30F24/44)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
142,20Kč bez DPH
172,10Kč s DPH
SIT-LOCK 30 MONOLOCK - 25 × 45 mm (CAL30F25/45)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
142,20Kč bez DPH
172,10Kč s DPH
SIT-LOCK 30 MONOLOCK - 28 × 48 mm (CAL30F28/48)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
162,80Kč bez DPH
197,00Kč s DPH
SIT-LOCK 30 MONOLOCK - 30 × 50 mm (CAL30F30/50)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
162,80Kč bez DPH
197,00Kč s DPH
SIT-LOCK 30 MONOLOCK - 32 × 52 mm (CAL30F32/52)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
187,90Kč bez DPH
227,30Kč s DPH
SIT-LOCK 30 MONOLOCK - 35 × 55 mm (CAL30F35/55)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
187,90Kč bez DPH
227,30Kč s DPH
SIT-LOCK 30 MONOLOCK - 38 × 58 mm (CAL30F38/58)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
195,60Kč bez DPH
236,70Kč s DPH
SIT-LOCK 30 MONOLOCK - 40 × 60 mm (CAL30F40/60)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
195,60Kč bez DPH
236,70Kč s DPH
SIT-LOCK 30 MONOLOCK - 42 × 67 mm (CAL30F42/67)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
275,40Kč bez DPH
333,20Kč s DPH
SIT-LOCK 30 MONOLOCK - 45 × 70 mm (CAL30F45/70)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
278,60Kč bez DPH
337,10Kč s DPH
SIT-LOCK 30 MONOLOCK - 48 × 73 mm (CAL30F48/73)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
299,80Kč bez DPH
362,70Kč s DPH
SIT-LOCK 30 MONOLOCK - 50 × 75 mm (CAL30F50/75)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
299,80Kč bez DPH
362,70Kč s DPH
SIT-LOCK 30 MONOLOCK - 55 × 80 mm (CAL30F55/80)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
328,10Kč bez DPH
397,00Kč s DPH
SIT-LOCK 30 MONOLOCK - 60 × 85 mm (CAL30F60/85)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
335,20Kč bez DPH
405,50Kč s DPH
SIT-LOCK 30 MONOLOCK - 65 × 90 mm (CAL30F65/90)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
380,20Kč bez DPH
460,10Kč s DPH
Produkty jsou seřazené dle názvu vzestupně.

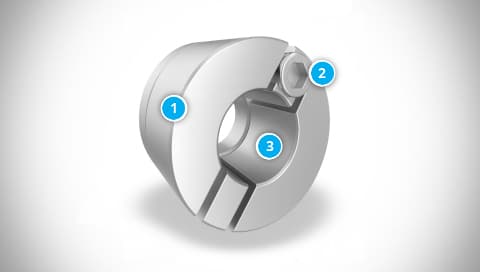

Konstrukce pouzder
- Válocovité tělo pouzdra
- Upínací mechanismus
- Válcová díra bez drážky
Oblasti použití
Pouzdra SIT-LOCK 30 MONOLOCK jsou určená pro všeobecné použití v průmyslu, zejména tam, kde je kladen důraz na rychlou montáž, snadnou demontáž a kompaktní konstrukci.
Použití nacházejí při upevnění klínových, ozubených a plochých řemenic, řetězových kol, setrvačníků, bubnů a dalších součástí, které vyžadují bezvůlové spojení bez použití klínů či drážek.
Materiál
Ocel.
Klíčové výhody
- Snadná a rychlá montáž – spočívá pouze v utažení jednoho šroubu na předepsaný moment
- Rovnoměrné rozložení zatížení po celém obvodu
- Nulová vůle = absolutně přesné a pevné spojení
- Jednodílná konstrukce umožňuje kompaktní rozměry i příznivou cenu
- Žádné oslabení hřídele drážkou
- Velmi přesné axiální a úhlové polohování na hřídeli
Značení pouzder
Příklad:
SIT-LOCK 30 MONOLOCK - 25 × 45 mm (CAL30F25/45)
| Část značení | Popis |
|---|---|
| SIT-LOCK 30 MONOLOCK |
Typ svěrného pouzdra |
| 25 |
Vnitřní průměr pouzdra – velikost otvoru v mm |
| 45 |
Vnější průměr pouzdra v mm |
| CAL30F25/45 |
Další typ označení svěrného pouzdra |
Soubory ke stažení
Související produkty
Svěrná pouzdra RCK
Svěrná pouzdra s vnitřní válcovou dírou k upevnění řemenic, řetězových kol, spojek na hřídele.
Ozubené řemenice T pro polyuretanové řemeny
Provedení T2,5, T5, T10, T20 pro polyuretanové ozubené řemeny s profilem T podle DIN 7721.
Ozubené řemenice HTD standard
Provedení HTD - 3M, 5M, 8M, 14M standardní s předvrtanou dírou nebo nevrtané pro všechny druhy ozubených řemenů HTD a RPP.
Řetězová kola pro válečkové řetězy DIN 8187 (řada B)
Pro převody se všemi druhy válečkových a pouzdrových řetězů tzv. evropské řady (série B), standardizované podle normy ISO 606 (DIN 8187).
Profil výrobce pouzder
Skupina SIT S.p.A vyvíjí, konstruuje, vyrábí a distribuuje vysoce kvalitní řešení a komponenty pro přenos energie v průmyslových aplikacích po celém světě, s cílem zvýšit produktivitu strojů a systémů svých zákazníků. SIT působí na třech kontinentech a vyrábí řemenice, gumové a polyuretanové řemeny, hřídelové spojky a pouzdra a širokou škálu příslušenství.
Společnost SIT patří do velké průmyslové skupiny, jejíž počátky sahají až do roku 1838. Dnes, díky více než 50 letům specifických zkušeností s přenosem energie a úzce spolupracujícímu týmu vysoce kvalifikovaných odborníků, společnost usiluje o neustálé technologické inovace s cílem nabídnout ta nejlepší aplikační řešení v mechanických pohonech.
