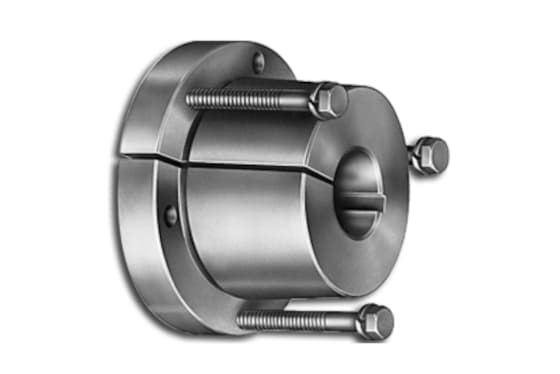

Pouzdra QD podle US standardu
Typizovaná kuželová pouzdra QD (USA) provedená dle amerického standardu jsou určena pro upevnění řemenic, kol, hřídelových spojek a dalších součástí na hřídele. Vyrábí se z oceli.
Pouzdra mají kuželový vnější povrch a válcovou vnitřní díru včetně normalizované drážky na pero. Po upevnění je součást schopna přenášet krouticí moment a zároveň je zajištěna proti axiálnímu posunutí.
Oblasti použití
Pouzdra QD jsou určená pro všeobecné použití v průmyslu.
Použití nacházejí při upevnění typizovaných i nestandardních klínových, ozubených, plochých řemenic, řetězových kol, nábojů pro pouzdra Taper Lock, hřídelových spojek a dalších součástí, kde je požadavek upevnění podle amerických standardů a norem.
Materiál
Ocel C43.
Odpovídající díry a konstrukční provedení
Pouzdra se vyrábí v typizované řadě od QT do W pro díry od 3/8" do 9 1/4".
Značení pouzder
Příklad:
SH 5/8
| Část značení | Popis |
|---|---|
| SH |
Typ QD pouzdra |
| 5/8 |
Průměr vnitřní díry v palcích |
Poznámka
Pouzdra mají palcové rozměry vč. závitů.
