Výtahové kladky pro pásy POLYROPE a POLYFLAT
Výtahové kladky (pro POLYROPE, POLYFLAT) jsou speciální vodicí, odkláněcí a trakční kladky. Podle typu pásu mohou být hladké nebo drážkované, s drážkováním odpovídajícím profilu plochého pásu nebo řemenu. Provedení kladek musí odpovídat typu pásu a doporučení výrobce nebo příslušné normě a certifikátu.
Produkty jsou seřazené dle názvu vzestupně.
F25x3x115 DR - drážková (pro CONTI POLYROPE, D = 100 mm, 2 ložiska SKF 6210.2RS1, ocel)
Výtahová kladka
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
3 070,60Kč bez DPH
3 715,40Kč s DPH
F25x3x115 HL - hladká (pro CONTI POLYROPE, D = 100 mm, 2 ložiska SKF 6210.2RS1, ocel)
Výtahová kladka
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
3 070,60Kč bez DPH
3 715,40Kč s DPH
F25x3x115 DR - drážková (pro CONTI POLYROPE, D = 115 mm, 2 ložiska SKF 6210.2RS1, ocel)
Výtahová kladka
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
3 725,00Kč bez DPH
4 507,20Kč s DPH
F25x3x115 HL - úzká hladká (pro CONTI POLYROPE, D = 115 mm, 2 ložiska SKF 6210.2RS1, ocel)
Výtahová kladka
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
3 725,00Kč bez DPH
4 507,20Kč s DPH
F25x3x115 DR - úzká drážková (pro CONTI POLYROPE, D = 115 mm, 2 ložiska SKF 6210.2RS1, ocel)
Výtahová kladka
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
3 756,30Kč bez DPH
4 545,10Kč s DPH
F25x3x115 HL - hladká (pro CONTI POLYROPE, D = 115 mm, 2 ložiska SKF 6210.2RS1, ocel)
Výtahová kladka
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
4 863,70Kč bez DPH
5 885,10Kč s DPH
F25x4x115 DR - drážková (pro CONTI POLYROPE, D = 115 mm, 2 ložiska SKF 6210.2RS1, ocel)
Výtahová kladka
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
4 367,90Kč bez DPH
5 285,10Kč s DPH
F25x4x115 HL - hladká (pro CONTI POLYROPE, D = 115 mm, 2 ložiska SKF 6210.2RS1, ocel)
Výtahová kladka
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
4 367,90Kč bez DPH
5 285,10Kč s DPH
Produkty jsou seřazené dle názvu vzestupně.
Konstrukce výtahových kladek
- Těleso kladky
- Ložisko
- Pojistný kroužek
Oblasti použití
Výtahové kladky pro pásy POLYROPE a POLYFLAT jsou určeny pro výtahy a zdvihací systémy.
Jsou vyráběny v různých šířkách dle příslušného plochého řemenu nebo pásu.
Druhy a parametry výtahových kladek

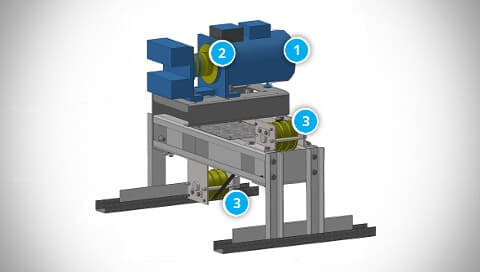

Výtahové kladky dělíme na hnací a odkláněcí. Jejich použití ilustruje schematický obrázek.
- Hnací jednotka
- Hnací kladka
- Odkláněcí kladky
Hnací kladky
| Parametr | Popis |
|---|---|
| Účinný průměr kladky | > 100 mm (vzdálenost mezi středy pásů/řemenů) |
| Tvar drážky | Polokruhový, poloměr 1,9 mm |
| Materiál drážky | Ocel, přednostně 42CrMo4 |
| Povrch drážky | Tvrzený na 55–62 HRC nebo povrchové tvrzení CrNi Drsnost Ra 1,6–3,2 µm |
Odkláněcí kladky
| Parametr | Popis |
|---|---|
| Průměr kladky | > 100 mm |
| Tvar kladky |
Při vedení po plochém povrchu: konvexní (R = 500 mm) Při vedení po drážkovaném povrchu: drážky identické jako u hnací kladky |
| Materiál kladky | Ocel, přednostně 42CrMo4, nebo plast PA |
| Povrch kladky | Drsnost Ra max. 5 µm, přednostně s úpravou ke snížení tření |
Značení výtahových kladek
Příklad:
F25x4x115 DR - drážková (pro CONTI POLYROPE, D = 115 mm, 2 ložiska SKF 6210-2RS1, ocel)
| Část značení | Popis |
|---|---|
| F |
Plochý pás nebo řemen |
| 25 |
Šířka v mm |
| 4 |
Počet drážek (pro kolik pásů/řemenů je určena) |
| 115 |
Průměr v mm |
| DR - drážková |
Provedení kladky (HL = hladká, DR = drážková) |
| pro CONTI POLYROPE |
Typ kompatibilních pásů/řemenů |
| D = 115 mm |
Průměr kladky |
| 2 ložiska SKF 6210-2RS1 |
Počet a typ instalovaných ložisek |
| Ocel |
Materiál kladky |
