Speciální syntetické dopravní pásy

Speciální dopravní pásy jsou určené pro transport materiálu či předmětů různého druhu při specifických požadavcích na jejich vlastnosti, kterým nemohou vyhovět pásy z běžných materiálů.

Pokud formulář odešlete, použijeme Vaše osobní údaje (e-mail) k zaslání odpovědi na Vaši poptávku. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Hlavní typy materiálu pásů

„Speciální směsi“ vznikají zejména mísením různých variací PVC nebo polyuretanu.

Hlavními typy speciálních materiálů jsou:

  • SILAM

    Speciální termostabilní pásy ze silikonu s vysokou chemickou odolností a velmi vysokou teplotní odolností. Mají nelepivý povrch a zároveň vysokou přilnavost.

  • PLETEX

    Speciální pásy z termoplastické směsi s nízkou tvrdostí pro aplikace požadující vysokou přilnavost.

  • ELASTOFLEX

    Speciální pásy ze sloučeniny pryže a PVC kombinující vynikající mechanické vlastnosti PVC s odolností pryže proti opotřebení. Jsou odolné i proti tukům a olejům.

  • ELASTONYL

    Speciální pásy ze sloučeniny pryže a termoplastu kombinující vynikající mechanické vlastnosti termoplastu s odolností pryže proti opotřebení. Mají adhezivní povrch a vykazují odolnost proti olejům.

  • ULTRACLEAN

    Speciální pásy ze směsi termoplastu s vysokou nepřilnavostí povrchu, odolností proti olejům a tukům i vysokou chemickou odolností.

  • ULTRANYL

    Speciální pásy ze směsi termoplastu s nepřilnavým povrchem, odolností vůči hydrolýze, odolností proti olejům a tukům. Jsou flexibilní a vhodné pro vysoké teploty.

Konstrukce pásů

Základ pásu tvoří tkanina, která je na horní a spodní straně povrstvena „speciální směsí“ polymerů vyrobenou společností Ammeraal Beltech. Jde např. o variace s názvy SILAM, PLETEX, EASTOFLEX, ELASTONYL, ULTRACLEAN nebo ULTRANYL.

Pás se skládá z jedné nebo více vrstev, které zajišťují jeho pevnost, stabilitu a odolnost proti proříznutí.

Profil plochého pásu (třívrstvého)

  1. Tkanina
  2. Spodní krycí vrstva
  3. Mezivrstva
  4. Horní krycí vrstva

Oblasti použití pásů

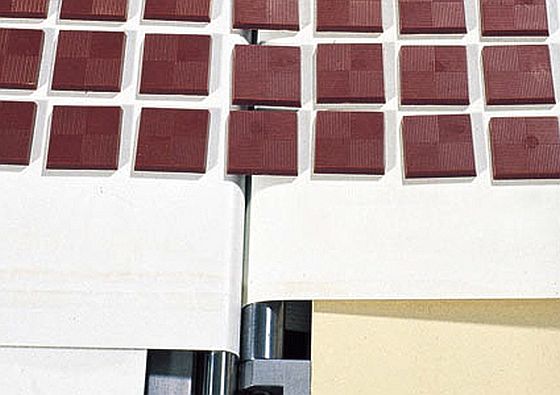

Dopravní pásy SILAM jsou určeny k využití zejména v potravinářském průmyslu nebo v gumárenském průmyslu.

Dopravní pásy PLETEX a ELASTONYL jsou určeny k využití zejména v papírenském a tiskařském průmyslu.

Dopravní pásy ELASTOFLEX jsou určeny také pro papírenský a tiskařský průmysl, ale využití nacházejí i v dřevozpracujícím průmyslu.

Dopravní pásy ULTRACLEAN a ULTRANYL jsou určeny k využití zejména v potravinářském průmyslu, např. ULTRACLEAN zejména při práci s lepivými výrobky.

Značení pásů

SILAM EM 8/2 00+03 white AS FG

Část značení Popis
SILAM

Obchodní název

EM

Druh tkaniny

8

Tažná síla na 1% protažení na jednotku šíře [N/mm]

2

Počet vrstev

00

Spodní krycí vrstva: tloušťka/druh tkaniny/typ struktury spodní vrstvy

0 Čistá tkanina
00 Impregnovaná tkanina
03 0,3mm síla krycí vrstvy
FE Plsť
03

Horní krycí vrstva: tloušťka/druh tkaniny/typ struktury horní vrstvy

0 Čistá tkanina
00 Impregnovaná tkanina
03 0,3mm síla krycí vrstvy
FE Plsť
white

Barva

AS FG

Doplňkové informace, charakteristiky:

AM Antibakteriální
AS Antistatický
CR Odolný chladnu
EX Do výbušného prostředí
FG Certifikovaný pro práci s potravinami
FR Odolný vzplanutí
HC Vysoce vodivý
HD Odolný vlhkosti
HR Odolný vysokým teplotám
IR Odolný průřezu
M1 Jemný matný povrch
M2 Hrubý matný povrch
NF Netřepivá tkanina
NL Bez loga
/ 2.2 Celková tloušťka pásu 2,2 mm
/ 3000 Standardní výrobní šířka 3000 mm

Spoje pásů

Spoje je možné provádět v závislosti na materiálu, ze kterého je konkrétní řemen vyrobený. Přesnou informaci najdete v technické dokumentaci zvoleného řemenu.

Druh spoje Popis Náhled

Jednoduchý prstový spoj

Jednoduchý vysekávaný spoj, který je následně za tepla na svařovacím zařízení spojen v nekonečný pás. Provádí se u pásů s jednou textilní vrstvou.

Dvojitý prstový spoj

Kombinovaný spoj. Pás musí být nejprve na rozvrstvovacím zařízení separován na jednotlivé vrstvy, které jsou poté připraveny samostatně na spoj. Na svařovacím zařízení se následně za tepla spojují vrstvy postupně v nekonečný pás. Provádí se u vícevrstvých pásů.

Háčkové spony Anker

Široká řada pro využití ve všech provozech od balicích linek, farmaceutického průmyslu, potravinářství, prádelen a nejpoužívanější spojky pro PVC pásy.

podobně. Jde o nejpoužívanější spojky pro PVC pásy.

Alligator Lacing

Základní spoj s menší pevností, ke kterému není potřeba instalační přípravek. Ideální pro nenáročné spoje. Je často používán zejména zákazníky, kteří nespojují příliš často.

Alligator Ready Set

Vyznačuje se velice snadnou instalací, dobrou pevností a možností použití již od kladek malých průměrů. Ideální pro třídící linky, aplikaci v zemědělství atp.

Kromě výše uvedených nejběžnějších typů spoje je možné dle požadavku konkrétní aplikace pásy spojovat i dalšími metodami. Více informací Vám rádi sdělí naši specialisté.

Struktury povrchu pásů

Ukázka různých struktur povrchu dopravních pásů

Struktura povrchu zajišťuje specifické vlastnosti pásu. Použití sahá od snadného oddělení produktu od pásu, až po využití adheze povrchu při technologických procesech nebo stoupáních.

Struktury mohou být na horní i na spodní krycí vrstvě pásů. Volba struktury je závislá na vlastnostech přepravovahého produktu.

Ve výrobním programu existují desítky typů. Ty nejběžnější z nich najdete v PDF příloze Přehled standardních povrchových profilů.

Příslušenství pásů

Vedení

Vedení

Vodicí profily zajišťují přímé vedení pásu a zabraňují pohybu pásu na válcích. Výsledkem je plynulé vedení bez polygonního efektu, které je vhodné i pro vyšší rychlosti.

Profily z PVC, polyuretanu nebo polyesteru se navařují nebo nalepují na spodní stranu transportního pásu.

Klínové profily mohou být také použity jako příčný unašeč nebo boční okraj pro přepravu materiálu.

K nejčastějšímu způsobu vedení pásu patří klínové vedení.

Druh profilu Popis Náhled

Klínový plný profil

Hladké, čisté provedení klínu je méně náchylné ke znečištění.

Klínový odlehčený profil

Na spodní straně je klín s vylisovanými zuby, které umožňují snadnější ohyb a tím i menší průměry válců než plné klíny.

Kromě klínových mohou být vodicí profily také čtvercové. Jejich využití však zdaleka není tak četné. V případě zájmu o implementaci čtvercových vodicích profilů se o proveditelnosti této možnosti informujte u našeho prodejce.

Vlnovce

Vlnovce BORDOFLEX

Vlnovce BORDOFLEX z PVC nebo polyuretanu se navařují po stranách na vrchní stranu pásu.

Vlnovce slouží pro přepravu sypkých materiálů a pro přepravu materiálu pod úhlem. Zabraňují rozsypání nebo ztrátě materiálů.

Příčné unašeče

Příčné unašeče

Příčné unašeče (nebo též „příčky“ či „hradítka“) z PVC, polyuretanu nebo polyesteru na horní straně pásu nebo transportního řemenu pro dopravu pod úhlem. Zabraňují sesunutí nebo pádu materiálu.

Možnosti jejich tvarů i upevnění jsou široké a vycházejí jak z použitého materiálu pásu či řemenu, tak z požadavků na optimalizaci funkce transportu materiálu či předmětů.

Dodatečné úpravy pásů

Děrování

Děrovaný pás

Děrování transportních řemenů a pásů se provádí kvůli přepravě výrobků s použitím vakua a pro aplikace s kontrolou pomocí fotobuněk.

Děrování se provádí na děrovacích automatech, které jsou schopny vyrobit děrování v přesně definovaném uspořádání.

Zatavené hrany AMSEAL

AMSEAL - zatavení hrany pásu

Systém zatavených hran AMSEAL zaručuje spolehlivou ochranu okrajů pásů nebo řemenů. Zabraňuje roztřepení a tím zabraňuje pronikání bakterií, olejů a tuků do struktury pásu.

Ochrana hran AMSEAL zcela utěsňuje okraj pásu termoplastickým proužkem. Zvyšuje bezpečnost a hygienu výroby potravin, zvyšuje životnost pásu a usnadňuje čištění.

Nejčastěji se používá v potravinářském průmyslu, zpracování masa, ryb, ovoce, mléka a jiných potravin, v pekárnách a jiných provozech.

Soubory ke stažení


Dotaz ke kategorii pásů

Neváhejte se na nás obrátit s jakýmkoli dotazem k produktům v této kategorii.

Zeptejte se našich specialistů
Antispam

Pokud formulář odešlete, použijeme Vaše osobní údaje (jméno, příjmení, e-mail) k zaslání odpovědi na Vaši poptávku či dotaz. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Profil výrobce pásů

Ammeraal Beltech

Společnost Ammeraal Beltech, která byla založena v roce 1950, je světovým lídrem na trhu v oblasti vývoje, výroby a servisu vysoce kvalitních a výkonných procesních a dopravních pásů, které dodává do více než 150 zemí světa. Její výrobky naleznete téměř ve všech průmyslových odvětvích. Zaměstnává více než 2 750 zaměstnanců.

Výroba probíhá v 10 závodech v Evropě, USA, Kanadě a v Asii. Prodejní a výrobní centra se nacházejí na více než 80 místech celého světa a ve více než 25 zemích má společnost své vlastní pobočky.

Jsme oficiálním distributorem plochých řemenů a pásů Ammeraal Beltech pro Ústecký, Liberecký a Karlovarský kraj.
