Výkonné ploché řemeny RAPPLON
Ploché řemeny RAPPLON jsou určené pro přenos výkonu, procesní aplikace a pohon válečkových linek. Dodávají se jako metráž a díky metodě QUICKSPLICE je lze přímo na stroji instalovat již jako nekonečné řemeny s mimořádně pevným a rozměrově stabilním spojem.
Výrobní program RAPPLON je značně rozsáhlý, díky čemuž nabízí vhodná řešení i pro velice specifické aplikace. Šíři záběru odpovídá také nabídka provedení.
Základ řemenů tvoří tažná tkanina nebo fólie, která je z obou stran povrstvena. Tažný prvek je z polyamidu, polyesteru nebo aramidu, případně z pružných termoplastických elastomerů či polyuretanu. Materiál krycích vrstev je ještě rozmanitější. V nabídce najdeme v různých povrchových úpravách vrstvy z přírodní nebo syntetické pryže, chromové usně nebo některého z termoplastů. K dispozici jsou i povrchy z netkaných textilií.
Konstrukce řemenů
- Tažná vrstva – tkanina nebo fólie, případně pružný základ
- Spodní krycí vrstva
- Horní krycí vrstva
Oblasti použití
Ploché řemeny RAPPLON nacházejí uplatnění v širokém spektru průmyslových aplikací – od klasického přenosu výkonu až po náročné procesní a dopravní funkce.
Typicky se používají v těchto odvětvích:
-
Papírenský a polygrafický průmysl
Výroba papíru, zpracování, tisk a dokončovací operace -
Obalový průmysl
Skládací a lepicí linky (Folder-Gluer), výroba kartonových obalů -
Logistika a třídicí systémy
Pohony válečkových tratí, segmentované dopravníky, robotická pracoviště -
Textilní průmysl
Předení, kroucení, navíjení a další procesy s vysokými nároky na stabilitu chodu -
Potravinářství a balení potravin
Aplikace s požadavkem na hygienu a krycí vrstvy Food Grade -
Konzervárenský průmysl
Přesný vysokorychlostní transport plechovek -
Dřevozpracující průmysl
Přenos výkonu i dopravní aplikace -
Obecné strojírenství
Aplikace s vysokými rychlostmi a zvýšenými nároky na stabilitu chodu, přesnost a dlouhodobé zatížení
Díky rozmanitosti tažných prvků a krycích vrstev lze řemeny RAPPLON optimalizovat pro vysoké rychlosti, přesné vedení, energeticky úsporný provoz i komplikované provozní podmínky včetně proměnlivých teplot a zatížení.
Vlastnosti
- Stabilní chod i při vysokých rychlostech
- Přesné vedení řemenu
- Vysoká odolnost krycích vrstev proti opotřebení
- Dlouhá provozní životnost
- Snížené namáhání hřídelí a ložisek
- Dobrá schopnost tlumení rázů a vibrací
- Energeticky úsporný provoz
- Rychlá montáž a minimalizace prostojů – QUICKSPLICE
Skladové materiály
K okamžité výrobě a expedici máme skladem připravené role řemenů uvedené v přehledu níže.
Ostatní materiály a provedení jsou k dispozici v krátkých dodacích lhůtách ze skladu výrobce.
| Značení a kód řemenu | Náhled horní strany řemenu | Náhled spodní strany řemenu |
|---|---|---|

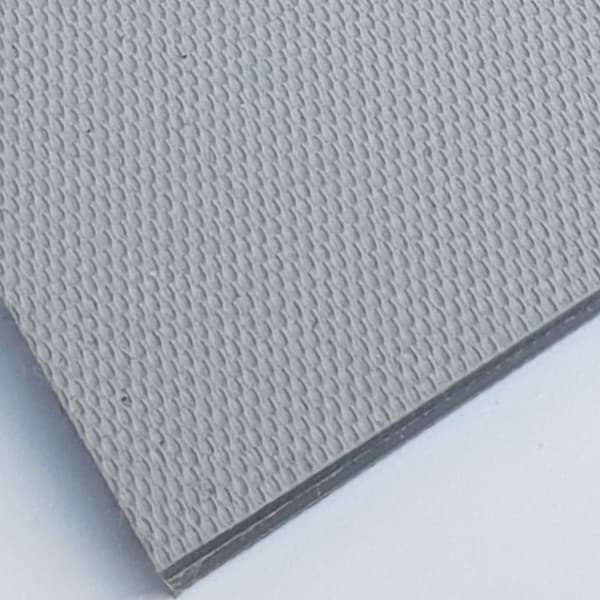

RAPPLON GG E10.30 RRQ FG (FBGG054659)Horní strana: Spodní strana: Produktový list (pdf, 210 kB) |
 |
|

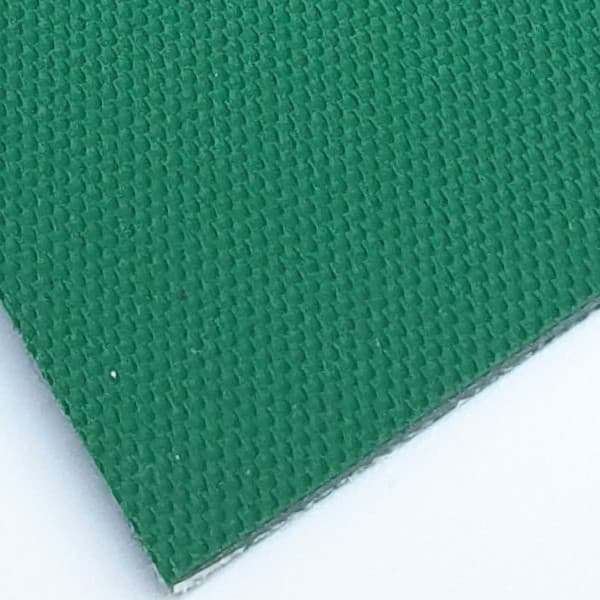

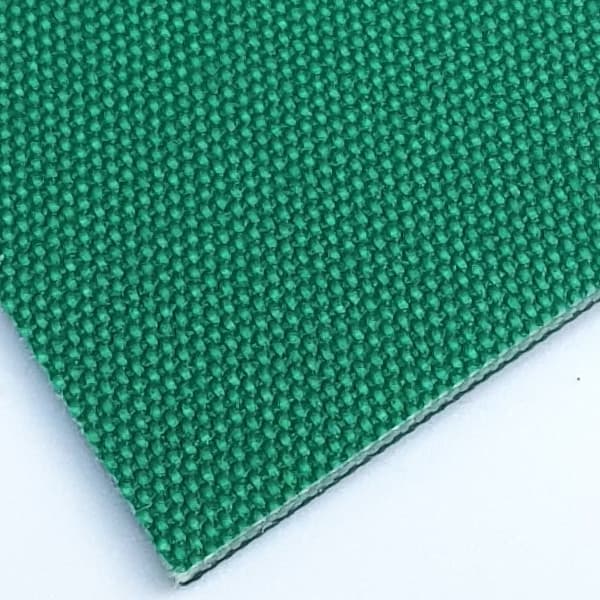

RAPPLON TG E04.12 RQ (FBTG054624)Horní strana: Spodní strana: Produktový list (pdf, 94,9 kB) |
 |
 |

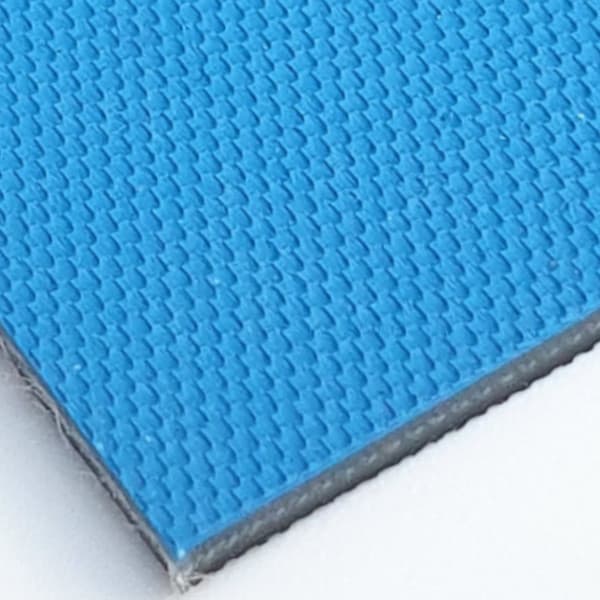

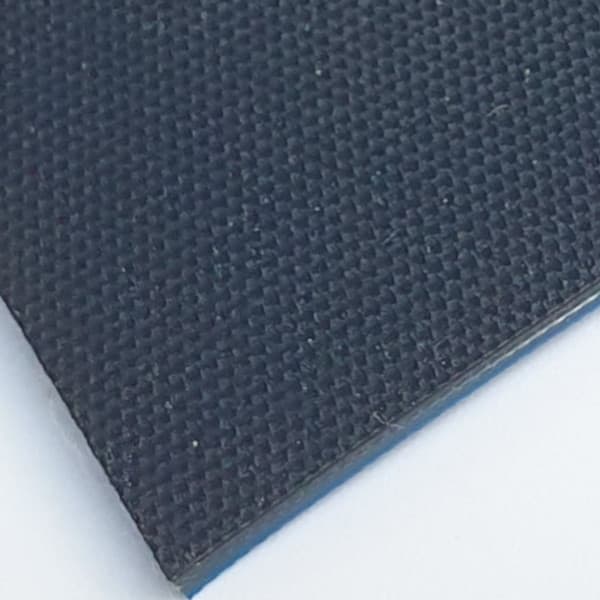

RAPPLON GG E08.20 RRQ (FBGG054614)Horní strana: Spodní strana: Produktový list (pdf, 240 kB) |
 |
 |
Značení řemenů
Značení řemenu RAPPLON vždy sestává z nomenklatury a kódu řemenu.
Nomenklatura
Nomenklatura specifikuje klasifikaci produktu podle kódového systému společnosti Ammeraal Beltech pro řemeny RAPPLON.
GG E10.40 RRQ FG
| Část značení | Popis |
|---|---|
| G |
Materiál krycí vrstvy spodní strany (strana kladky / strana běhu) |
| G |
Materiál krycí vrstvy vrchní strany (horní vrstva / transportní strana) |
| E |
Materiál tažných vláken |
| 10 |
Pevnost v tahu v N/mm při 1% prodloužení Pevnost v tahu v 1/10 N/mm při 6% prodloužení u netažných vláken |
| .40 |
Celková tloušťka v 1/10 mm |
| R |
Povrchová úprava strany kladky / strana hnací (neuvádí se pro textilie) |
| R |
Povrchová úprava zadní strany / transportní strany (neuvádí se pro textilie) |
| Q |
Druh spoje / způsob spojování (C = CLASSIC, Q = QUICKSPLICE) |
| FG |
Doplňující poznámky |
Kód řemenu
Jedná se o řetězec o délce 10 znaků.
FBSF054624
| Část značení | Popis |
|---|---|
| FB |
Plochý řemen |
| SF |
Material povrchu spodní / vrchní |
| 054624 |
Specifické číslo položky |
Spoje řemenů
Spoje řemenů RAPPLON je možné provádět v závislosti na materiálu, ze kterého je konkrétní řemen vyrobený. Přesnou informaci najdete v technické dokumentaci zvoleného řemenu.
| Druh spoje | Popis | Náhled |
|---|---|---|
CLASSIC |
Tradiční metoda spojení – seříznutí a šikmé zbroušení obou konců řemenu a použití lepidla. Díky vyškoleným a zkušeným pracovníkům se pevnost klasického spoje (šikmého broušeného spoje) blíží pevnosti samotného řemene. |
 |
QUICKSPLICE |
Systém spojování QUICKSPLICE (prstový spoj) umožňuje rychlé a bezpečné nekonečné spojení bez použití jakýchkoli lepidel. Výsledné spoje jsou vysoce flexibilní a odolné. Výhody QUICKSPLICE spojů u řemenů RAPPLON:
|
 |
Příslušenství
Vedení
Vodicí profily zajišťují přímé vedení pásu a zabraňují pohybu pásu na válcích. Výsledkem je plynulé vedení bez polygonního efektu, které je vhodné i pro vyšší rychlosti.
Profily z PVC, polyuretanu nebo polyesteru se navařují nebo nalepují na spodní stranu transportního pásu.
Klínové profily mohou být také použity jako příčný unašeč nebo boční okraj pro přepravu materiálu.
K nejčastějšímu způsobu vedení pásu patří klínové vedení.
| Druh profilu | Popis | Náhled |
|---|---|---|
Klínový plný profil |
Hladké, čisté provedení klínu je méně náchylné ke znečištění. |
 |
Klínový odlehčený profil |
Na spodní straně je klín s vylisovanými zuby, které umožňují snadnější ohyb a tím i menší průměry válců než plné klíny. |
 |
Kromě klínových mohou být vodicí profily také čtvercové. Jejich využití však zdaleka není tak četné. V případě zájmu o implementaci čtvercových vodicích profilů se o proveditelnosti této možnosti informujte u našeho prodejce.
Možné dodatečné úpravy
Děrování
Děrování transportních řemenů a pásů se provádí kvůli přepravě výrobků s použitím vakua a pro aplikace s kontrolou pomocí fotobuněk.
Děrování se provádí na děrovacích automatech, které jsou schopny vyrobit děrování v přesně definovaném uspořádání.
