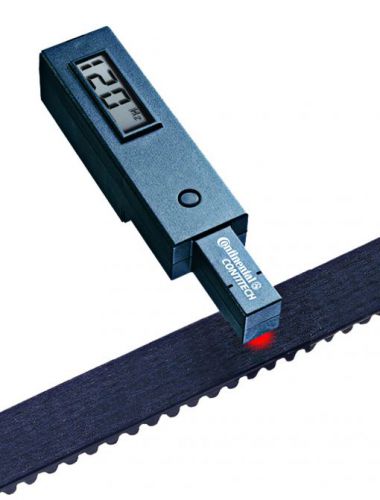

Laserový kompaktní měřič napnutí řemenů CONTI VSM-3

Popis přístroje

Měřidlo předpětí Contitech CONTI VSM-3 je plně elektronické měřidlo koncipované pro měření předpětí v ozubených, klínových drážkových a klínových řemenech. Jedná se o miniaturní verzi nejpoužívanějšího přístroje CONTI VSM-1. Je určen pro těžce přístupná místa.

Správné předpětí řemenových pohonů je předpokladem bezporuchové funkce a dlouhé životnosti pohonů v průmyslových aplikacích.

Vlastnosti

• Bezdotykové měření
• Provedení kontroly také na těžko přístupných místech využitím ohebného ramene senzoru
• Přesné výsledky měření opticko−elektronickou měřící metodou

Oblasti použití

Měřidlo předpětí CONTI VSM−3 je určeno pro měření předpětí ozubených, drážkových a klínových řemenů. Pomocí tohoto měřidla může být jednoduše a přesně nastavena statická síla ve větvi hnacího řemenu s libovolným tažným vláknem.

Postup měření

1. Přesvědčte se, že pohon, který má být proměřován, je v klidu. Neprovádějte měření nikdy na běžícím řemenovém převodu!
2. Přístroj zapněte tlačítkem ON/OFF, ten provede nejprve vlastní test a indikuje při stisknutém tlačítku stav nabití baterie v mV. Poté se tlačítko uvolní.
3. Pohotovosti k měření je dosaženo, jestliže v indikaci se objeví 0000.
4. Přístroj je třeba držet nad plochou stranou proměřované větve řemenu tak, že senzor je u čela ohebného ramene ve vzdálenosti asi 1 - 20 mm uprostřed nad proměřovaným úsekem řemene. Podle barvy a materiálu řemene se může nejpříznivější vzdálenost pro měření měnit. V zásadě platí: u materiálů světlé barvy s dobrými odrazovými vlastnostmi může být senzor od řemene ve větší vzdálenosti (asi 10 - 20 mm), u materiálů tmavých s nízkou odrazivostí se musí k řemenu přiblížit (1 - 5 mm). Červená světelná stopa na řemenu indikuje polohu senzorů nad řemenem. Přitom je třeba dbát toho, aby hlava se senzorem byla udržována rovnoběžně se hřbetem řemenu (viz náčrtek). Poté se uvede řemen úderem do kmitavého pohybu. Přitom je třeba dbát, aby byl vyvolán stejnoměrný pohyb s dostatečnou amplitudou. Úder do řemene nástrojem, třeba hlavou šroubováku, usnadní vybuzení.
5. V okénku displeje je indikována frekvence kmitání v Hz. Úspěšná měření jsou signalizována akusticky.
6. Jestliže po prvním měření kmitá řemen pořád ještě v dostatečné míře, jsou automaticky indikovány další měřené hodnoty. Po utlumení kmitů řemene zůstane poslední naměřená hodnota na displeji.
7. Vypnutí přístroje se provede stisknutím tlačítka ON/OFF.
