Zubové spojky RINGFEDER TNZ

TNZ (zubové) spojky RINGFEDER (dříve TSCHAN POSIFLEX) jsou celokovové torzně tuhé zubové spojky umožňující přenos nejvyšších kroutících momentů při malých zástavbových rozměrech.

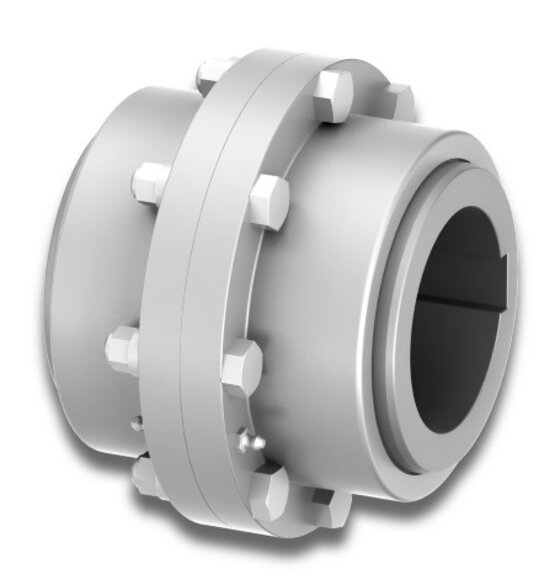

RUNGFEDER TNZ ZCA/ZCB

Pokud formulář odešlete, použijeme Vaše osobní údaje (e-mail) k zaslání odpovědi na Vaši poptávku. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Popis hřídelových spojek

Zubové spojky RINGFEDER TNZ mají speciální ozubení, které dovoluje pouze malou vůli a umožňuje hladký chod v celém rozsahu otáček a kroutícího momentu. Mazání tukem zajišťuje nízkou údržbu a zároveň jsou schopny kompenzovat radiální, úhlové a axiální nesouososti.

Oblasti použití hřídelových spojek

Zubové spojky RINGFEDER TNZ (dříve TSCHAN POSIFLEX) jsou určeny pro přenos nejvyšších kroutících momentů ve všech průmyslových odvětvích.

Použití nacházejí zejména u pohonů dopravníkových systémů, válcovacích stolic, míchaček, jeřábů a dalších vysoce námáhaných pohonů v ocelárnách, v papírenském, chemickém a dalších odvětvích průmyslu.

Spojky jsou k dispozici v různých sériích a provedeních.

Vlastnosti hřídelových spojek

  • Spojky torzně tuhé, vyrobené z vysoce kvalitní oceli
  • Vyrovnávají úhlové, radiální a axiální přesazení hřídelů
  • Teplotní odolnost až do +130 °C se speciálním těsněním
  • Dostupné s děleným (ZEA / ZEB) a jednodílným tělesem (ZEH)
  • Průměr vrtání do 320 mm
  • Krouticí moment do TKn = 290 000 Nm / TKmax = 580 000 Nm
  • Otáčky do nmax = 5 000 1/min

Soubory ke stažení

Zubové spojky TNZ - náhled

Zubové spojky TNZ

Katalog RINGFEDER

Anglicky (PDF 5,54 MB)


Dotaz ke kategorii hřídelových spojek

Neváhejte se na nás obrátit s jakýmkoli dotazem k produktům v této kategorii.

Nabízíme i konstrukční návrhy a výpočet jednotlivých součástí převodů včetně hřídelových spojek. V případě zájmu o tuto službu použijte detailní Formulář pro výpočet převodu nebo spojky.

Zeptejte se našich specialistů
Antispam

Pokud formulář odešlete, použijeme Vaše osobní údaje (jméno, příjmení, e-mail) k zaslání odpovědi na Vaši poptávku či dotaz. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Profil výrobce hřídelových spojek

RINGFEDER

Společnost RINGFEDER POWER TRANSMISSION GMBH je světovým dodavatelem špičkových produktů v oblasti pohonné a tlumicí techniky. Uživatelům po celém světě nabízí vynikající upínací zařízení, tlumicí řešení a spojovací systémy pro nejvyšší požadavky na funkčnost a odolnost v celé řadě průmyslových odvětví.

Svým zákazníkům poskytuje nejen odborné poradenství na základě téměř 100 let zkušeností a odborných znalostí, ale společně s nimi také vyvíjí inovativní řešení šitá na míru. Na celosvětovém úspěchu společnosti RINGFEDER se podílejí její pobočky v Německu, USA, Brazílii, Číně, Indii a také celosvětová síť služeb a partnerů.

Jsme autorizovaným regionálním distributorem společnosti RINGFEDER.
