Zubové spojky ESCOGEAR řady S
ESCOGEAR S jsou vřetenové zubové hřídelové spojky ESCO pro přenos vysokých krouticích momentů při úhlových nesouosostech až 3°.
Jsou vyráběny výhradně na zakázku pro konkrétní provozní podmínky aplikace. Podle toho je zvolena vhodná konstrukční varianta – od velikosti ozubení přes tepelné zpracování až po způsob připojení hřídelí.
Popis hřídelových spojek
Vřetenové hřídelové spojky ESCOGEAR řady S jsou torzně tuhé spojky s dvojitým záběrem. Skládají se ze dvou objímek s přímým vnitřním ozubením upevněných na vstupní a výstupní hřídeli, dvou nábojů s vnějším soudkovitým nebo MULTICROWN ozubením a k ním připevněné plovoucí hřídele.
Prostor obou spojů je chráněn speciálním těsnicím systémem.
Doplňování plastického maziva nebo oleje je provozně nenáročné a umožňuje dlouhé servisní intervaly.
Konstrukce hřídelových spojek
- Vstupní a výstupní hřídel
- Objímka s přímým vnitřním ozubením
- Náboj s vnějším ozubením MULTICROWN
- Těsnicí systém
- Plovoucí hřídel
Oblasti použití

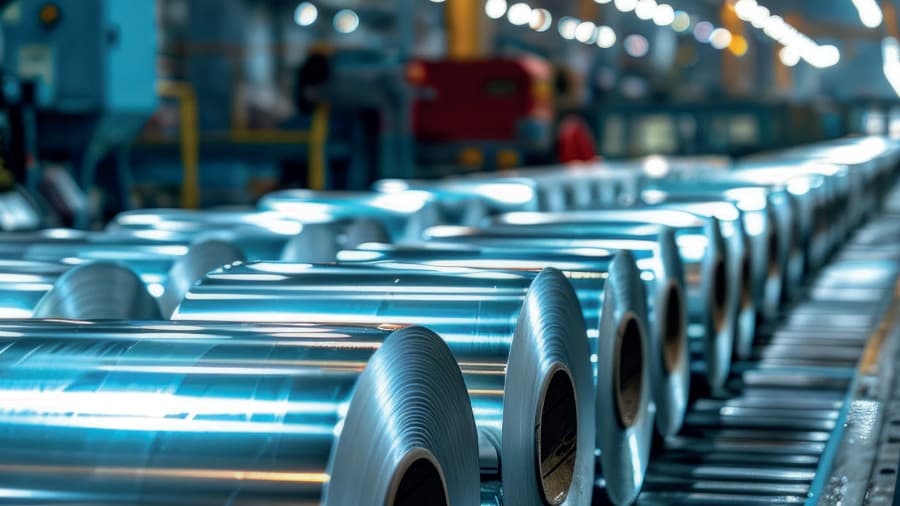

Vřetenové zubové spojky ESCOGEAR S jsou určeny pro hutní průmysl.
Typická použití představují pohony válcovacích stolic – pro válcování za tepla i za studena, pohony pro kontinuální odlévání, rovnací lisy a rotační pece, Steckelovy válcovny, tlustopleché válcovny a válcovny dlouhých výrobků (tyče, dráty, předvalky, profily, trubky).
Materiál
Komponenty vřetenových spojek jsou vyrobeny z vysokopevnostní legované oceli s pečlivě voleným tepelným zpracováním dle úrovně provozního napětí a požadované životnosti.
Optimální tepelné zpracování zubů spojky zajišťuje správnou rovnováhu mezi tvrdostí jádra a hloubkou zakalené vrstvy. Pro kalení zubů je standardně používáno nitridování.
Klíčové výhody
- Přenos vysokých krouticích momentů při nesouososti až 3°
- Výroba na zakázku – každá spojka dimenzována pro konkrétní aplikaci
- Patentované ozubení MULTICROWN – optimalizace geometrie zubů na míru
- Kalené ozubení – vysoká odolnost proti opotřebení a dlouhá životnost
- Flexibilní mazání – tukem nebo olejem dle provozních požadavků
- Kompaktní zástavbové rozměry
- Široká škála způsobů připojení hřídelí
Soubory ke stažení
Související produkty
Máte k této kategorii hřídelových spojek dotaz?
Neváhejte se na nás obrátit s jakýmkoli dotazem týkajícím se produktů z této kategorie.
Nabízíme i konstrukční návrhy a výpočet jednotlivých součástí převodů včetně hřídelových spojek. V případě zájmu o tuto službu použijte detailní Formulář pro výpočet převodu nebo spojky.
