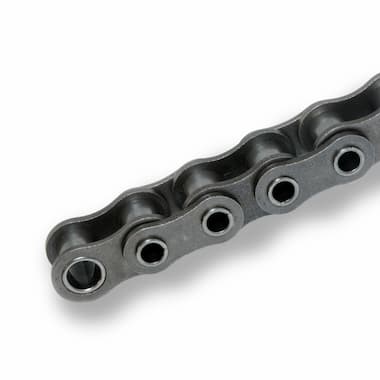

12B-1-HB (typ C) KettenWulf HP (duté čepy, 3/4″ × 7/16″, DIN 8187) - 5m balení (+ 2 spojky)
Řetěz s dutými čepy
Parametry
V tištěném katalogu můžete tento materiál najít také pod zkratkou ST.
Popis řetězu
12B-1-HB (typ C) KettenWulf HP (duté čepy, 3/4″ × 7/16″, DIN 8187) - 5m balení (+ 2 spojky) je speciálním typem řetězu, který kombinuje hnací a dopravní funkci. Vychází ze standardní konstrukce válečkových řetězů podle normy ISO 606, avšak s jedním klíčovým rozdílem: každý čep je dutý.
Konstrukční provedení je označené jako typ C – vyjadřuje, že jde o speciální válečkový řetěz složený z vnějších článků s čepy, na nichž jsou nasazeny otočné válečky, a vnitřních článků bez pouzder.
Duté čepy procházejí celou šířkou článku a umožňují snadné upevnění příslušenství – lze jimi provléknout šrouby, hřídele, příčné tyče nebo speciální unašeče.
Řetěz je vyrobený z oceli.
Konstrukce
- Vnitřní článek
- Vnější článek
- Dutý čep
- Pouzdro
- Váleček
Oblasti použití
Řetězy s dutými čepy založené na ISO 606 jsou určeny především pro dopravní a manipulační aplikace, kde je vyžadována flexibilita a modularita systému.
Nejčastěji se používají u menších dopravníků, obvykle ve dvojici jako paralelní řetězy propojené příčnými tyčemi nebo jiným vhodným příslušenstvím. Uplatnění nacházejí také v balicích a plnicích strojích, v potravinářském a automobilovém průmyslu, při zpracování dřeva i v řadě speciálních aplikací.
Materiál
Ocel.
Soubory ke stažení
Rozměry a parametry řetězů s dutými čepy podle DIN 8187 a DIN 8188
Katalogové listy TYMA CZ
Česky a anglicky (PDF 157,90 kB)
