Nová pouzdra SIT: SERLOCK a MONOLOCK
Chytrá řešení konstrukčních dilemat bez kompromisů. Koupit si je můžete už nyní v našem e-shopu.
V tomto článku poodstoupíme od hlavních médií pro přenos výkonu – od řemenů a řetězů – a zaměříme se na upínací pouzdra: univerzální komponenty pro upevnění řemenic, řetězových kol, spojek nebo dalších dílů na hřídel stroje.
Novinky v nabídce italského výrobce SIT totiž rozhodně stojí za pozornost. Moderní hybridní pouzdra SERLOCK kombinují výhody systému Taper Lock a bezvůlových třecích spojů. Praktickou vychytávkou pro rychlou montáž jsou pak jednodílná pouzdra SIT-LOCK 30 MONOLOCK.
Bez kompromisů při upínání: inovativní konstrukce SERLOCK
Široká nabídka hotových dílů a zaručená kompatibilita typizovaných kuželových pouzder Taper Lock, nebo bezvůlové a přesně polohovatelné spojení svěrnými pouzdry?
Konstruktérské dilema. Anebo ne? SIT na něj odpovídá elegantním řešením – řadou hybridních pouzder SERLOCK, která spojuje silné stránky obou přístupů.
Hybridní pouzdra SERLOCK v e-shopu TYMA CZ
Jsme autorizovaný regionální distributor SIT. V našem e-shopu najdete kompletní sortiment pouzder SERLOCK. Jsou dostupná ve velikostech Taper Lock: 1108, 1210, 1610, 2012, 2517 a 3020, pro hřídele o průměru od 12 do 70 mm.
Taper Lock?
Pouzdra systému Taper Lock se stala průmyslovým standardem pro upevnění všude tam, kde je vyžadována maximální variabilita a montáž rotačních dílů na hřídele bez jejich dalšího obrábění. Typizovaný kužel se jednoduše přišroubuje k řemenici, řetězovému kolu nebo jinému dílu – a o pevné spojení se postarají klasicky drážky a klínek, neboli pero.

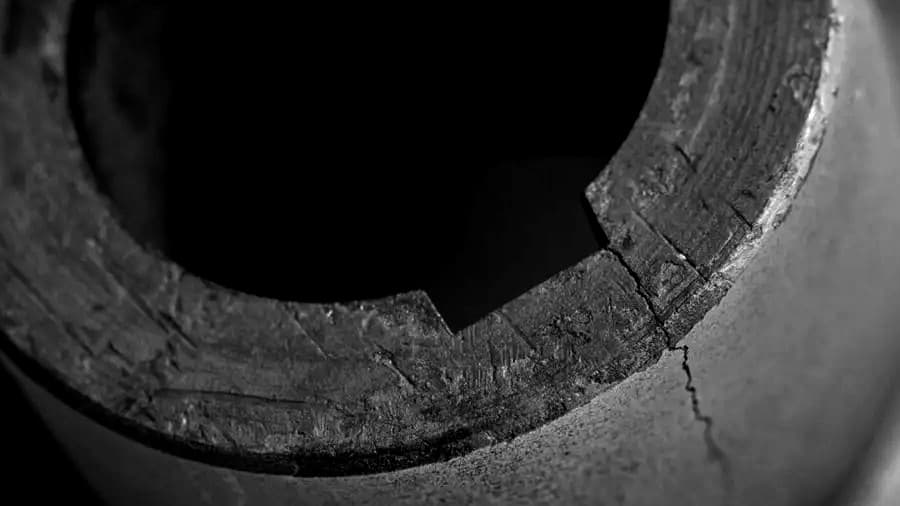

Jenže právě v tomto způsobu spoje tkví i jeho slabina. Drážky oslabují hřídel a představují kritické místo z hlediska rizika defektů. Zároveň komplikují manipulaci při montáži i přesné polohování – například v aplikacích s požadavkem na přesně synchronní chod.
Svěrná pouzdra?
Oproti tomu se tzv. svěrná pouzdra obejdou bez pera i drážky, když mechanicky vytvářejí bezvůlový třecí spoj (dle výrobce např. RCK, SIT-LOCK).
Rotační komponenty pro přenos výkonu však nejsou ready-made. Jedná se o polotovary, které bývá nutné před instalací vhodně obrobit, což výrazně zvyšuje náročnost řešení a zároveň prodlužuje i prodražuje montáž.
SERLOCK!
Pouzdra SIT SERLOCK jsou s pouzdry Taper Lock plně zaměnitelná, přesně polohovatelné upevnění na hřídel je však snadné díky bezvůlovému třecímu spoji.
Jejich klíčové výhody přehledně:
- Snadná a přesná montáž
Axiální a úhlové polohování na hřídeli bez omezení polohou drážky - Zaměnitelnost s pouzdry Taper Lock
Kompatibilita se širokou škálou dobře dostupných součástí pro přenos výkonu - Možnost snížení průměru hřídelí až o 25 %
Žádné oslabení hřídele drážkou. Přesto lze i na hřídeli s drážkou použít
Konstrukční řešení

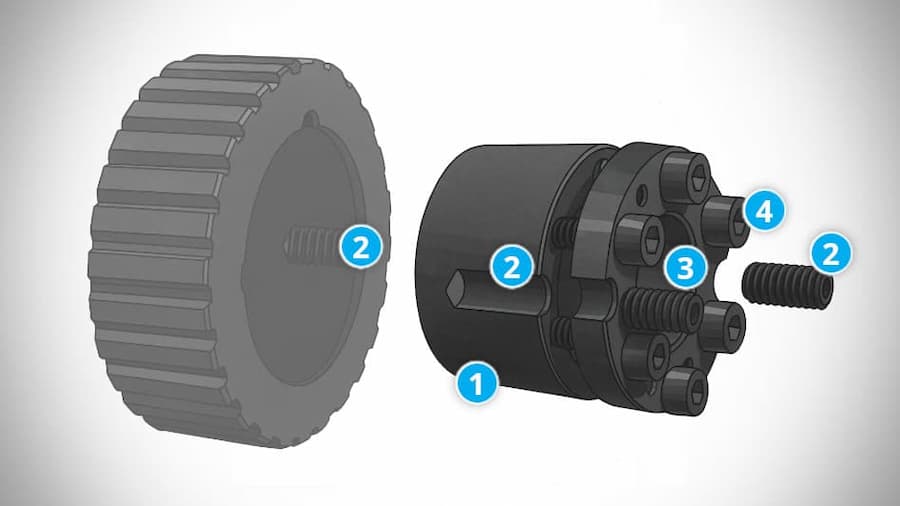

Řemenice, řetězové kolo nebo jiná součást se připevňuje k pouzdru dvěma šrouby – stejně jako u běžného pouzdra Taper Lock. Třecí spoj se vytvoří následným utažením sady šesti upínacích šroubů pouzdra SERLOCK na předepsaný moment.
-
Kuželové tělo pouzdra
Zajišťuje přesnou fixaci komponent pro pouzdra Taper Lock -
Spojení pouzdra s rotační komponentou
Systém upevnění dvěma upínacími šrouby s Whitwortovými závity a vnitřním imbusem -
Válcová díra
Hladký otvor bez drážky pro nasunutí na hřídel -
Bezvůlové upnutí pouzdra na hřídel
Svěrný systém o šesti upínacích šroubech s vnitřním imbusem
Po upevnění je spoj schopný spolehlivě přenášet krouticí moment a zároveň zajišťuje součást proti axiálnímu posunutí.
Pouzdra SERLOCK v e-shopu TYMA CZ
Novinka pro rychlou montáž: SIT-LOCK 30 MONOLOCK
Jednodílná svěrná pouzdra SIT-LOCK 30 MONOLOCK přinášejí ideální řešení pro bleskovou instalaci bez pera a drážek v aplikacích s malým až středním krouticím momentem.
Tato novinka, která rozšiřuje produktovou řadu svěrných pouzder SIT-LOCK, se výrobci od severoitalského Bergama opravdu povedla. Reaguje na moderní trendy ve strojírenství, které stále více zohledňují ekonomický kontext: rychlost montáže, jednoduchost konstrukce a celkovou efektivitu řešení.
SIT-LOCK 30 MONOLOCK v e-shopu TYMA CZ
Pouzdra SIT-LOCK 30 MONOLOCK jsou ve standardním provedení k dispozici pro hřídele o průměru od 18 do 65 mm. Výrobce nabízí i zakázkovou výrobu v zesíleném provedení pro vysoké momenty (Ø díry jen do 40 mm).
Klíčové výhody pouzder MONOLOCK:
- Mimořádně rychlá montáž
Provádí se jediným šroubem dotaženým na předepsaný moment - Kompaktní rozměry a příznivé náklady
Díky jednodílné konstrukci - Bezvůlové a pevné spojení
Precizní axiální polohování a rovnoměrné rozložení sil po celém obvodu
Konstrukční řešení

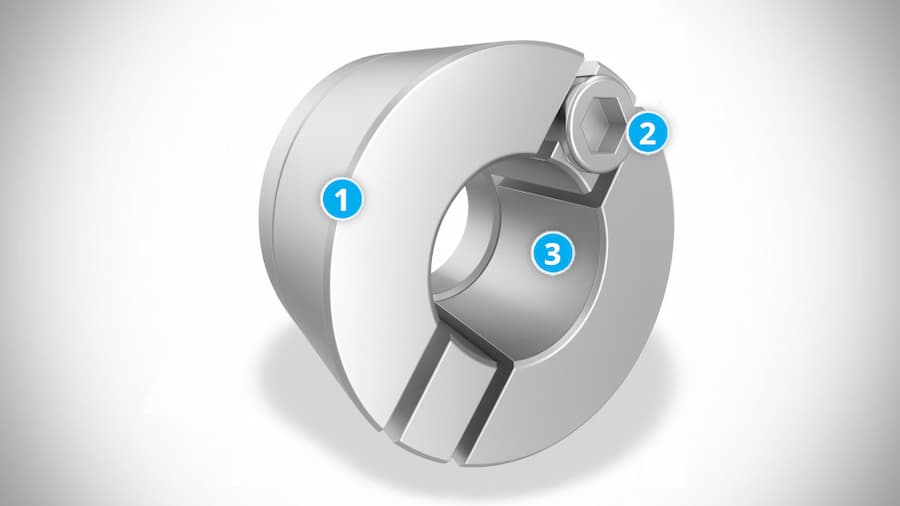

Třecí spoj vzniká utažením speciálního šroubu se zkosenou dosedací plochou v kuželovém otvoru jediného válcového kroužku.
-
Válocovité tělo pouzdra
Jednodílná konstrukce s kuželovým otvorem pro upínací šroub -
Upínací mechanismus
Speciálně tvarově upravený šroub s vnitřním imbusem -
Válcová díra
Hladký otvor bez drážky pro nasunutí na hřídel
Pouzdra SIT-LOCK 30 MONOLOCK v e-shopu TYMA CZ
Nejste si jistí s výběrem pouzdra? Kontaktujte nás a rádi pomůžeme vybrat vhodné řešení pro Váš konkrétní stroj.
