Řetězová kola k okamžité instalaci
Snadná montáž, minimální prostoje, žádné obrábění. Nebo si vyberete jiná? Aktualizovali jsme e-shopovou kategorii řetězových kol.
- Potřebujete řetězová kola, která lze ihned použít?
- Speciální řetězová kola: s hotovou dírou, nábojem a kalenými zuby
- Řetězová kola Taper Lock: flexibilní a univerzální řešení
- Aktualizovaná nabídka řetězových kol TYMA CZ

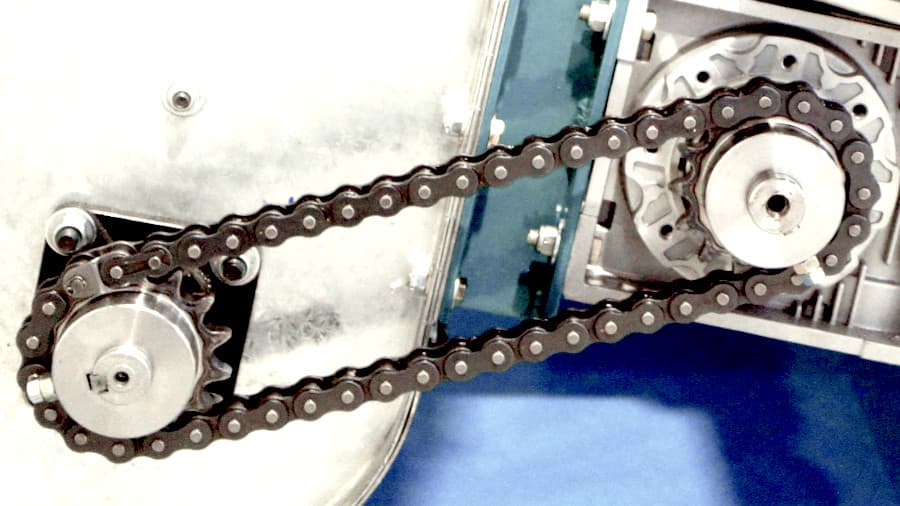

Potřebujete řetězová kola, která lze ihned použít?
Ať už nemáte čas nebo prostředky na zdlouhavou výrobu klíčové součástky z polotovaru, ready-made řetězová kola jsou pro vás ideálním řešením. Připravená k okamžité instalaci, bez nutnosti dalšího obrábění.
Standardní sortiment je určený pro převody se všemi druhy válečkových řetězů tzv. evropské řady (série B), standardizované podle normy ISO 606 (ČSN 02 3311, DIN 8187). Pro výrobu jsou použity výhradně kvalitní uhlíkové oceli, které splňují vysoké nároky na pevnost a spolehlivost.
Ready-made řetězová kola v e-shopu TYMA CZ
V e-shopu TYMA CZ i našich katalogových listech jsou řetězová kola s hotovou dírou, nábojem a kalenými zuby v názvu označována zkratkou NKZ/D (Náboj, Kalené zuby, Závity, hotová Díra).
Zvolíte řetězová kola s hotovou dírou, nábojem a kalenými zuby, nebo dáte přednost univerzálnějšímu řešení s kuželovými pouzdry Taper Lock? Obě varianty nabízejí snadnou montáž, spolehlivost i špičkovou přesnost zpracování. Pojďme se na ně podívat blíže.
Speciální řetězová kola: s hotovou dírou, nábojem a kalenými zuby
Konstrukční řešení je navrženo s důrazem na snadnou a vysoce přesnou montáž, přičemž zajišťuje maximální pevnost, dlouhou životnost a spolehlivost i v náročných provozech vyžadujících vysokou intenzitu výkonu.
Řetězová kola s hotovou dírou, nábojem a kalenými zuby nabízíme standardně v jednořadém provedení (tzv. simplex) pro nejběžnější rozteče řetězů a počty zubů:
Tabulka s přehledem základních parametrů standardně dodávaných hotových řetězových kol
Typ dle ISO 606 | Rozteč × vnitřní šířka řetězu | Počet zubů |
---|---|---|
06B | 3/8″ × 7/32″ | 10–30 |
08B | 1/2″ × 5/16″ | 10–30 |
10B | 5/8″ × 3/8″ | 10–25 |
12B | 3/4″ × 7/16″ | 10–25 |
16B | 1″ × 17,02 mm | 11–25 |
20B | 1 1/4″ × 3/4″ | 9–20 |
Pro každou kombinaci rozteče a počtu zubů je k dispozici dostatečná škála průměrů děr D, aby bylo možné vybrat optimální a skutečně ready-made řešení pro každou běžnou aplikaci.
Popišme si konstrukci těchto speciálních řetězových kol podrobněji:
Hotová díra
Přímo výrobcem je díra vyhotovena s vrtáním s tolerančním polem H7.
Pro každý typ kola dle rozteče řetězu a počtu zubů nabízíme variantní provedení o různých průměrech díry D. Jejich rozměry uvádíme v mm i v názvech e-shopového zboží. Snadno tak vyberete správné kolo právě pro váš stroj.
Drážka pro pero
Díra s drážkou pro pero zajišťuje přesné upevnění. Zaručuje efektivní přenos síly mezi řetězem a hřídelí.
Drážka, vyfrézovaná s tolerancí P9 (podle DIN 6885/1), je umístěna tak, aby byla zarovnána se středem zubu, což umožňuje i montáž kol „v páru“.
Závity se stavěcími šrouby
Náboj řetězových kol je vybaven dvěma závity se stavěcími šrouby pro precizní fixaci na hřídeli. Jeden závit je zarovnán s drážkou pro pero a druhý je posunut o 90°.
Kalené zuby
K výrobě hotových řetězových kol je použita vysoce kvalitní zušlechtitelná konstrukční ocel C45E (podle UNI EN 10083-1), která vyniká svou pevností, tvrdostí a odolností proti opotřebení i při intenzivním zatížení. Je ideální pro aplikace s důrazem na přesný přenos síly.
Všechna kola mají zuby indukčně kalené na tvrdost 45–55 HRC.
Hotová řetězová kola v e-shopu TYMA CZ
Řetězová kola Taper Lock: flexibilní a univerzální řešení
Řetězová kola určená pro montáž s využitím kuželových upínacích pouzder Taper Lock přinášejí další konstrukční varianty.
V nabídce najdete základní kola s obyčejným ozubením, verze s kalenými zuby nebo dvojitá řetězová kola pro dva jednořadé řetězy (tzv. double-single provedení).
-
Řetězová kola Taper Lock s nekalenými zuby
Standardně pro válečkové řetězy 06B, 08B, 10B, 12B, 16B, 20B a 24B (podle ISO 606). Mohou být jednořadá, dvojřadá i trojřadá. Označujeme je jednoduchou zkratkou T (dříve TB).
-
Řetězová kola Taper Lock s kalenými zuby
Standardně pro válečkové řetězy 06B, 08B, 10B, 12B, 16B a 20B (podle ISO 606). Jsou jednořadá. V našich materiálech nesou označení TK.
-
Dvojitá řetězová kola Taper Lock pro dva jednořadé válečkové řetězy
Pro pohony válečků a dopravníkové linky s řetězy 06B, 08B, 10B, 12B nebo 16B (podle ISO 606). Značíme je zkratkou DT.
Vyrábějí se z kvalitní uhlíkové oceli splňující přísné požadavky na odolnost, většinou z oceli C43, některé typy pak ze šedé litiny, např. EN-GJL-250 (podle UNI EN 1561).
Řetězová kola Taper Lock umožňují obdobně snadné, rychlé a přesné upevnění na hřídel bez nutnosti dalších úprav jako speciální monolitická hotová kola. V nabídce e-shopu jsou standardní pouzdra Taper Lock v mnoha rozměrech a pokrývají široký rozsah průměrů děr. Z tohoto pohledu je pak Taper Lock provedení univerzálnější, variabilnější a ještě flexibilnější.
V provedení Taper Lock nejsou naopak ideální pro převody s extrémními výkony a rázy. Při volbě vhodného řešení je třeba tento aspekt vždy zohlednit.
Kuželová pouzdra Taper Lock
Pouzdra Taper Lock mají kuželový vnější povrch a válcovou vnitřní díru v toleranci H7 s normalizovanou drážkou pro pero. Po nasazení a dotažení upínacími šrouby spolehlivě přenášejí krouticí moment a zabraňují axiálnímu posunutí. Vyrábějí se ve velké většině rozměrů ze šedé litiny GG 20, v některých pak i z oceli.
Pouzdra jsou samostatnými komponentami, a nejsou proto součástí balení řetězových kol určených pro Taper Lock instalaci.
Pouzdra Taper Lock v e-shopu TYMA CZ
Aktualizovaná nabídka řetězových kol TYMA CZ
V posledních měsících jsme se na sortiment řetězových kol více zaměřili v našem e-shopu. Připravili jsme také nové katalogové listy.
Doplnili jsme další rozměry kol a přidali i celé typové kategorie. Některé jsme naopak sloučili. Litinová řetězová kola již nenajdete ve vlastní kategorii, ale jsou zařazena podle jejich konstrukčního provedení.
Nové členění řetězových kol odpovídá jejich konstrukci a funkčnímu využití:
Řetězová kola pro řetězy řady B (podle DIN 8187)
-
Plochá bez náboje
V e-shopu i v naších katalogových listech najdete se zkratkou P. -
S nábojem
V e-shopu i v naších katalogových listech najdete se zkratkou N. -
S nábojem a kalenými zuby
V e-shopu i v naších katalogových listech najdete se zkratkou NK. -
S hotovou dírou, nábojem a kalenými zuby
V e-shopu i v naších katalogových listech najdete se zkratkou NKZ/D. -
Pro pouzdra Taper Lock
V e-shopu i v naších katalogových listech najdete se zkratkou T (dříve TB). -
Pro pouzdra Taper Lock s kalenými zuby
V e-shopu i v naších katalogových listech najdete se zkratkou TK. -
Dvojitá pro 2 řetězy
V e-shopu i v naších katalogových listech najdete se zkratkou D (dříve DS). -
Dvojitá pro 2 řetězy a pouzdra Taper Lock
V e-shopu i v naších katalogových listech najdete se zkratkou DT. -
Nerezová s nábojem
V e-shopu i v naších katalogových listech najdete se zkratkou N-SS.
Řetězová kola pro řetězy řady A (podle DIN 8188)
-
Standardní typy a provedení – poptávková kategorie.
Pro všechny ostatní specifické požadavky nabízíme Řetězová kola na zakázku. Ani v takových případech se na nás neváhejte obrátit.
