Nové hadice Continental pro chlazení datových center

Náš hlavní partner, společnost Continental, rozšiřuje svůj sortiment o hadice pro chlazení vysoce výkonných serverů kapalinou – tzv. jednofázové Direct-to-Chip chlazení. A na dalších novinkách v nabídce se již pracuje.

• Cévní soustava AI: DATAGUARD a FLEXCOOL
• Bez oběhu není život. Bez chlazení není VÝKON
• Anatomie oběhové soustavy
• Rozměry a parametry

Cévní soustava AI: DATAGUARD a FLEXCOOL

Infrastruktura umělé inteligence a systémy k řešení extrémně náročných výpočetních úloh mění nároky na chlazení datacenter natolik, že klasické vzduchové chlazení už prostě takovou hustotu tepla neodvede.

Continental se aktuálně soustředí na jednofázové Direct-to-Chip chlazení kapalnou směsí propylenglykolu a vody v poměru 1:3, při kterém je médium vedené přímo k nejteplejším součástkám, aniž by se s elektronikou kdy dostalo do kontaktu. Chladivo přitom v systému nemění skupenství – na rozdíl od dvoufázové varianty, která je podle předběžných plánů výrobce vyvíjena k uvedení na trh v příštím roce.

Bez oběhu není život. Bez chlazení není VÝKON

Výpadky systému, poškození hardwaru nebo ztráty dat v důsledku přehřátí, požárů nebo kontaminace chladiva jsou zásadními hrozbami současných datových center. Výzvou je také stupňující se komplexita jejich architektury. Hadice v těchto systémech opravdu nejsou jen trubky, co něco vedou – jde o komponenty kritické důležitosti, na jejichž spolehlivosti závisí celý provoz a jeho kontinuita.

Efektivní chlazení znamená i menší uhlíkovou stopu celého provozu, což je v kontextu dynamiky současného vývoje neméně podstatné. Poptávka po výpočetním výkonu roste rychleji než kapacita datacenter a platidlem růstu jsou energie. Zatímco běžný rack v datacentru odebíral před pěti lety v průměru 8,2 kW, dnešní špičkové AI racky jako NVIDIA GB200 táhnou až 132 kW – šestnáctinásobek. Přitom 30 až 40 % spolyká právě chlazení.

Není proto divu, že trh chlazení datacenter kapalinou celosvětově stoupá raketovým tempem – podle analytiků z Grand View Research měl v roce 2025 hodnotu 6,7 miliardy dolarů a do roku 2033 poroste tempem 20,1 % ročně.

Server v datacentru lze samozřejmě chladit více způsoby – od hybridních řešení kombinujících chlazení vzduchem i kapalinou (RDHx), přes přímé chlazení čipu kapalinou (Direct-to-Chip) v jednofázové i dvoufázové variantě, až po úplné ponoření serverů do nevodivé kapaliny (imerzní chlazení). Každý přístup má své uplatnění a liší se náročností instalace, provozními náklady i tím, jak blízko k čipu se chladivo vlastně dostane.

A protože jde v případě Direct-to-Chip chlazení kapalinou o skutečný oběhový systém – se svým vlastním srdcem, tepnami i kapilárami – vraťme se k analogii z úvodu.

Direct-to-Chip chlazení kapalinou: anatomie oběhové soustavy

Uprostřed celého systému bije srdce – distribuční jednotka chladiva (CDU), která žene chladivo do oběhu, aby proudilo všude tam, kde je potřeba. Od ní vedou tepny – hlavní přívodní hadice, kterými médium putuje až k serverovým rozvaděčům (rackům). Uvnitř racku se tepny větví na menší cévy, které obstarají distribuci od rozdělovače (manifoldu) k jednotlivým serverovým jednotkám (tzv. blades). V nich pak proudí chladivo nejtenčími kapilárami až k buňkám tkáně: k chladicím destičkám (tzv. cold plates) na čipu (CPU či GPU).

Přesně tuhle anatomii teď Continental pokrývá svými řadami hadic DATAGUARD a FLEXCOOL. Pojďme se na ně podívat podrobněji.

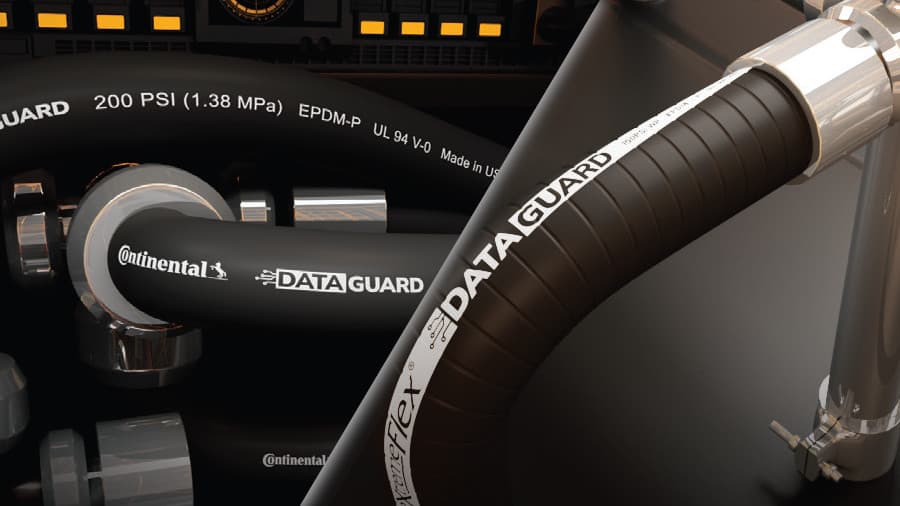

DATAGUARD – tepny systému

Mají vnitřní vrstvu z peroxidicky vulkanizovaného EPDM, která výrazně omezuje riziko kontaminace chladiva oproti běžným hadicím vulkanizovaným sírou. Jsou nabízeny ve dvou konstrukčních variantách:

• EXTREMEFLEX DATAGUARD – s drátěnou spirálovou výztuží, největšími průměry v řadě a mimořádně malým poloměrem ohybu odpovídajícím průměru hadice (1:1).

• DATAGUARD – s oplétanou textilní výztuží, vyšším pracovním tlakem a v provedení podle požadované klasifikace odolnosti vůči hoření (UL 94 HB nebo přísnější UL 94 V-0).

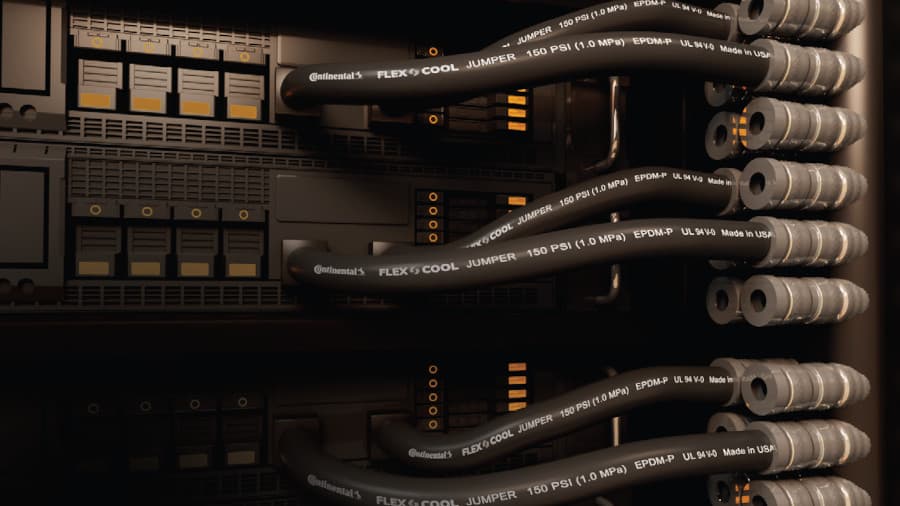

FLEXCOOL JUMPER – cévy v racku

Jejich vnitřek je stejně jako u ostatních hadic v rámci systému tvořen EPDM pryží ošetřenou peroxidickou vulkanizací. Vnější vrstvu tvoří chlorovaný polyetylen (CPE) vyhovující přísnější klasifikaci hořlavosti podle UL 94 V-0. Nepřekvapivě, v omezeném prostoru serverového racku nabývají požadavky na požární bezpečnost většího významu.

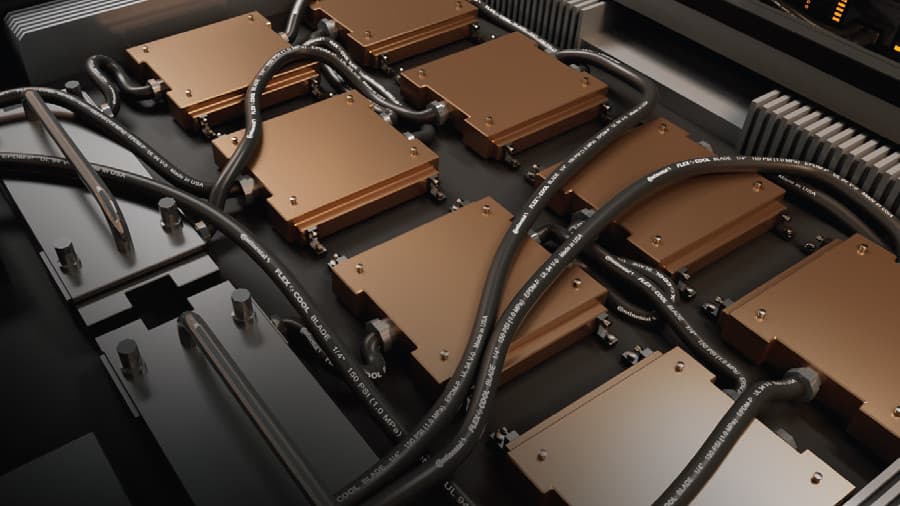

FLEXCOOL BLADE – kapiláry až k čipu

Konstrukčním řešením opakují již prezentované u řady JUMPER: peroxidicky vulkanizované EPDM uvnitř, výztuž z jedné vrstvy oplétané syntetické tkaniny a vnější kryt z černého CPE odolného vůči hoření podle UL 94 V-0.

Hadice pro datová centra v e-shopu TYMA CZ

Continental Data Cooling Solutions: rozměry a parametry

Praktický přehled na závěr. Takto vypadají intervaly vybraných parametrů hadic napříč celým současným výrobním programem.

Vybrané parametry hadic Continental pro datová centra

Všechny řady navíc zvládají provoz od −40 °C, horní hranice se pak podle typu hadice a způsobu napojení pohybuje mezi +82 °C a +99 °C.

Klasifikace hořlavosti podle UL 94

UL 94 je americká norma popisující chování materiálů při hoření. Hadice s klasifikací UL 94 HB obstojí, pokud při vodorovné zkoušce hoří pomaleji než 76 mm za minutu nebo dohoří nejvýše k rysce 100 mm, zatímco přísnější UL 94 V-0 vyžaduje, aby vzorek ve svislé poloze po odejmutí zkušebního plamene do 10 sekund sám zhasl, bez odkapávání hořících částic.
