CONTI POLYROPE konečně s kompaktními kladkami
Výtahové pásy s plochou hřbetní stranou lze nově používat s odkláněcími a napínacími kladkami již od průměru 85 mm.
Věříme, že zdánlivě nenápadná novinka, o které tímto článkem informujeme, zvedne některé z vás ze židle. V tomto případě tedy především ty, kdo jste konstruktéry osobních nebo nákladních výtahů. Nová certifikace pro výtahové pásy CONTI POLYROPE má totiž potenciál vyvolat nemalé pozdvižení.
100 → 85 mm. Konečně!

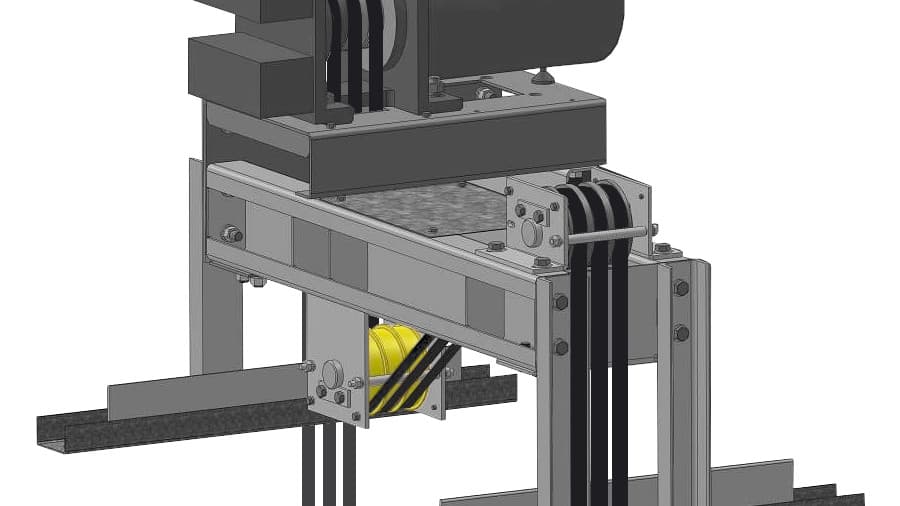

Na základě oficiální deklarace mezinárodně respektované certifikační autority Liftinstituut v Amsterdamu lze nyní výtahový pás CONTI POLYROPE s plochou hřbetní stranou používat s odkláněcími a napínacími kladkami již od průměru 85 mm. Kladky tak mohou mít stejný průměr jako trakční řemenice.
Tato skutečnost bude formálně zahrnuta do aktualizace typového certifikátu potvrzujícího shodu s požadavky ISO 8100 nejpozději před jeho expirací v únoru 2027.
Výtahové pásy CONTI POLYROPE v e-shopu TYMA CZ
Všechny vyráběné typy pásů POLYROPE vedeme skladem a jako metráž jsou vám k dispozici i k pohodlnému objednání online.
Rozšíření se týká výhradně varianty s plochou hřbetní stranou (flat backside). Oboustranné provedení DP nadále vyžaduje minimální průměr odkláněcí kladky 100 mm.
Proč je to důležité?
- Menší průměr kladek = menší ložiska a hřídele
- Kompaktnější sestava = úspora zástavbového prostoru
- Větší volnost při konstrukčním návrhu výtahu
- Žádné kompromisy ve výkonu ani bezpečnosti – certifikace zůstává plně v platnosti
CONTI POLYROPE
POLYROPE jsou ploché výtahové pásy od společnosti ContiTech certifikované pro použití na osobních a nákladních výtazích podle normy EN 81-20:2020 a EN 81-50:2020. Jde o prověřené řešení pro moderní výtahy nahrazující tradiční ocelová lana.
Všechny typy POLYROPE měly od začátku definovaný minimální průměr trakční řemenice 85 mm, zatímco minimální průměr odkláněcí kladky byl 100 mm. A právě na tento parametr opakovaně naráželi konstruktéři při své snaze minimalizovat zástavbové rozměry výtahových technologií.
Vývojový tým ContiTech však nyní ve spolupráci s Liftinstituut tento stav mění.
Typy a vybrané parametry výtahových pásů CONTI POLYROPE
| Typ | Konstrukce | Přetržná síla | Min. ø trakční řemenice | Min. ø odkláněcí kladky nově |
|---|---|---|---|---|
| F25 | 25-6×2,0 | 30 kN | 85 mm | 85 mm |
| F25 DP | 25-6×2,0 | 30 kN | 85 mm | 100 mm |
| F33 | 33-8×2,0 | 40 kN | 85 mm | 85 mm |
| F33 DP | 33-8×2,0 | 40 kN | 85 mm | 100 mm |
| F50 | 50-12×2,0 | 60 kN | 85 mm | 85 mm |
| F50 DP | 50-12×2,0 | 60 kN | 85 mm | 100 mm |

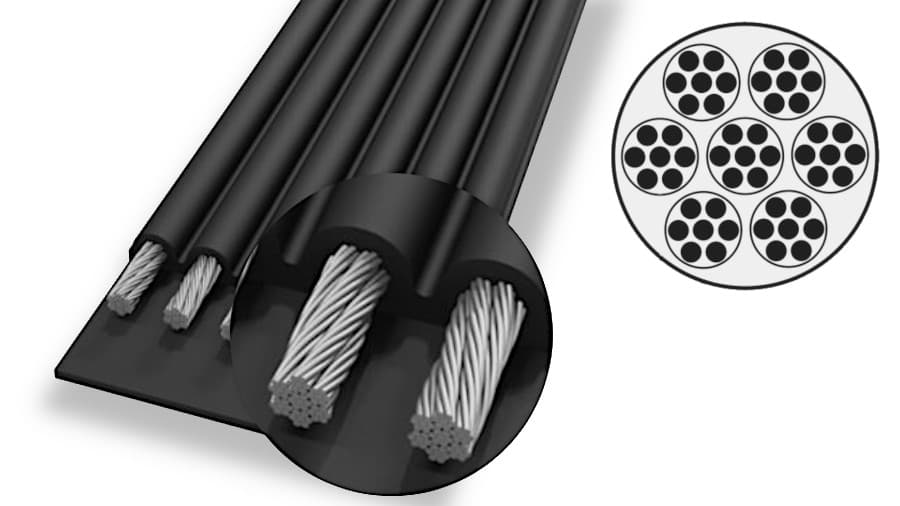

Řemen tvoří 6, 8 nebo 12 ocelových tažných lanek zapouzdřených v černém polyuretanovém obalu. Minimální jmenovitá síla při přetržení je 30 kN (6 lanek), 40 kN (8 lanek), resp. 60 kN (12 lanek).
Možná překvapivě pásy POLYROPE obsahují více ocelových drátků než běžná ocelová lana. Jejich životnost je podle výsledků zkoušek dokonce až třikrát vyšší.
I po několika milionech cyklů vykazují pevnostní charakteristiky jen nepatrný pokles hodnot.
Rekapitulace vývoje POLYROPE
Výtahové pásy CONTI POLYROPE jsou na trhu od roku 2012.
-
2012 – První pásy CONTI POLYROPE
Šířka 25 mm, jednostranné provedení (flat backside). -
2014 – Nabídka doplněna
K dispozici šířka 50 mm, obě šířky v jednostranném i oboustranném provedení (DP). -
2017 – Rozšíření výrobního programu
Přibývá šířka 33 mm v jednostranném i oboustranném provedení (DP). -
2026 – Sjednocení průměru řemenic a kladek
Deklarace Liftinstituut umožňuje použití s hladkými kladkami od průměru 85 mm.
