Bando BANFLEX – řemeny pro CNC
Stabilní přenos výkonu bez vibrací i při vysokých rychlostech. Lehká a kompaktní konstrukce. Výborná odolnost vůči provozním vlivům.
Tímto článkem rozehráváme speciální téma: nekonečné polyuretanové klínové řemeny BANFLEX a BANFLEX SCRUM, vyvinuté pro vysokorychlostní a přesné pohony.
Už jsme naznačili, jaké jsou jejich klíčové vlastnosti. V čem je ale výjimečná jejich konstrukce? Dozvíte se také, na co si dát pozor při nákupu. Přidáme i užitečné tipy pro návrh převodu. A navíc odhalíme nečekaný odkaz do světa sportu.
- BANFLEX. SCRUM. Rychlé, tiché a kompaktní
- Ragby jako řemen
- Konstrukční řešení
- Sestava pásů: na kombinaci záleží
- Dostupnost: tovární vs. řezané
BANFLEX. SCRUM. Rychlé, tiché a kompaktní řemeny
Polyuretanové klínové řemeny s úhlem klínu 60° od japonského výrobce Bando představují specializované řešení pro rychloběžné a přesné pohony s vysokým přenosem výkonu. Vynikají plynulým chodem bez vibrací a výbornou stabilitou i u pohonů s vertikální hřídelí, přitom umožňují výrazně zmenšit rozměry převodu.

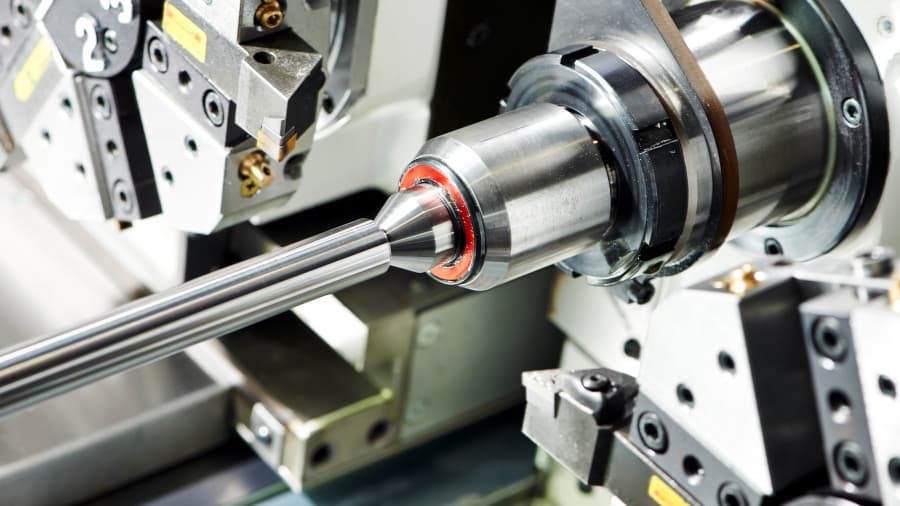

Řemeny BANFLEX a BANFLEX SCRUM jsou proto předurčeny pro nasazení u soustruhů, frézek, brusek a gravírovacích strojů – souhrnně označovaných jako CNC stroje – především pro pohony vysokootáčkových vřeten (nad 10 000 ot/min). Díky kompatibilitě s řemenicemi malých poloměrů jsou vhodné také pro pohony ATC (automatické výměníky nástrojů) nebo pro chladicí čerpadla, ventilátory a jiné vedlejší pohony.
Jejich klidný a přesný chod je činí vhodnými rovněž pro měřicí přístroje nebo pro testovací a laboratorní zařízení.
Speciální klínové řemeny BANFLEX a BANFLEX SCRUM v e-shopu TYMA CZ
Jsme autorizovaný regionální distributor Bando. Vybrané velikosti řemenů BANFLEX držíme skladem. V případě objednávky je pak odesíláme nejpozději příští pracovní den.
Společné klíčové vlastnosti jednoduchých řemenů BANFLEX a násobných BANFLEX SCRUM:
Přenos výkonu při vysokých otáčkách s plynulým chodem
Vysoká přesnost příčného profilu a efektivní délky řemenu spolu s konstantní hloubkou usazení v drážce řemenice umožňují plynulý přenos výkonu při vysokých rychlostech – téměř jako ploché řemeny.
Zatímco běžné klínové řemeny lze používat pouze do rychlosti 30 až 40 m/s, řemeny BANFLEX jsou konstruovány pro rychlosti až 60 m/s.
Lehká a kompaktní konstrukce pohonu
Díky 60° úhlu klínu, který zajišťuje rovnoměrné rozložení tlaku na boky řemenu, použití pružného polyuretanu a drážkování hřbetu pro snížení ohybového napětí a prevenci lokálního přehřívání lze řemeny BANFLEX používat i s malými průměry řemenic.
To umožňuje využívat vysoké převodové poměry a navrhovat pohony s minimálními rozměry a hmotností. Například dvoustupňový převod s klasickými klínovými řemeny může být nahrazen jednostupňovým převodem s řemeny BANFLEX.
Odolnost vůči provozním vlivům a dlouhá životnost

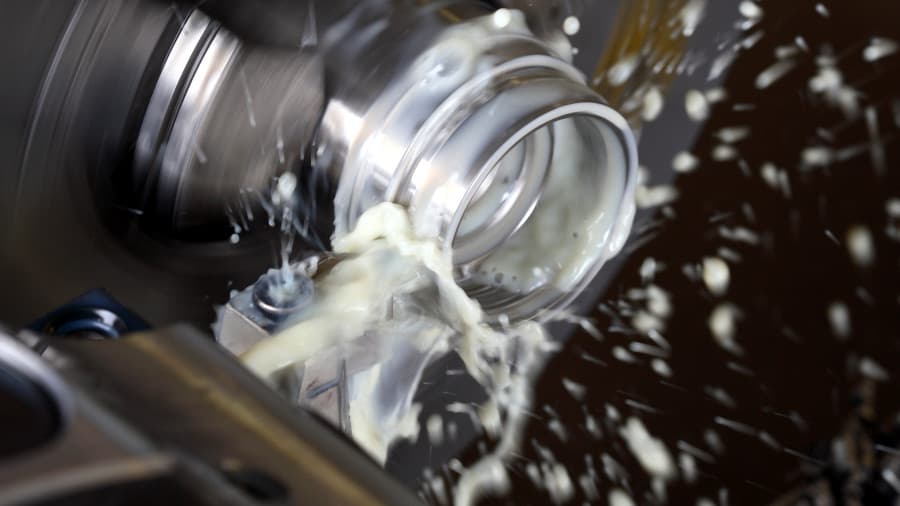

Použitím polyuretanu místo běžné pryže získávají řemeny BANFLEX vysokou odolnost proti olejům, ozónu, UV záření, povětrnostním vlivům a opotřebení.
Polyuretan vykazuje výbornou otěruvzdornost a vysoký koeficient tření, což přispívá ke stabilnímu přenosu výkonu bez prokluzu a prodloužení životnosti řemenu. Teplotní odolnost je garantována od −30 °C do +60 °C.
Vlastnosti specifické pro násobné řemeny BANFLEX SCRUM:
Stabilní přenos bez vibrací
Jednotlivé profily řemenu jsou trvale spojeny do jednoho pásu, čímž se prakticky eliminuje vznik vibrací. Výsledkem je převod se stabilním přenosem výkonu bez překlápění řemenu a bez rizika vyskočení z řemenice.
Vhodné pro pohony s vertikální hřídelí
Pevné spojení profilů zabraňuje vzájemnému kontaktu mezi řemeny a jejich vysmeknutí z drážky. Ani při svislém uložení hřídele proto nebývá nutné používat hlubokodrážkové řemenice.
V dalším textu se na řemeny podíváme podrobněji z konstrukčního hlediska, představíme dostupné varianty a rozměry. Doplníme doporučení pro návrh pohonu i praktické rady k objednávce v e-shopu TYMA CZ. Nejdříve si ale uděláme jasno v názvosloví.
Ragby jako řemen
Jak je to s názvy: co je SCRUM, COMBO, PUR?
Je to jednoduché. Jednoduché řemeny, tedy ty v jednoprofilovém provedení, nesou obchodní označení BANFLEX.
Víceprofilové, tzv. násobné provedení je označováno jako BANFLEX SCRUM. Scrum? Jako skrumáž. Stejně jako v ragby, kde tento termín označuje formaci hráčů v češtině známou jako mlýn, i u řemenů Bando vyjadřuje pevné spojení více profilů v jeden celek pro maximální stabilitu a sílu.
Ještě doplňme, že výrobce používá pro tuto variantu v některých svých materiálech také názvy BANFLESCRUM a na americkém trhu BANFLEX COMBO.
Na českém trhu se pak lze setkat i s historickým označením PUR, které používal jeden z domácích výrobců pro obdobný vlastní typ polyuretanových klínových řemenů.
Konstrukční řešení BANFLEX SCRUM
Úhel klínu 60° u řemenů BANFLEX není pouhou konstrukční zvláštností oproti běžným klínovým řemenům s úhlem 40°. Jde o klíčový parametr, který umožňuje dosáhnout vyššího přenosu výkonu při menších rozměrech a nižších vibracích.
V důsledku této specifické geometrie profilu je však pro řemeny BANFLEX a BANFLEX SCRUM nutné použít speciální řemenice – také s úhlem 60°. Nelze tedy v žádném případě použít klínové řemenice standardních profilů.
Pojďme se na konstrukci řemenů podívat v detailu:
-
Tělo řemenu z polyuretanu
Polyuretanová pryž s vynikající odolností proti otěru a vysokým koeficientem tření zajišťuje přesný přenos výkonu. Úhel klínu 60° rozkládá zatížení rovnoměrně po celé styčné ploše a přispívá k vysoké účinnosti. -
Polyesterová tažná vlákna
Konstrukční prvek pro přenos tahové síly. Lanka mají vysokou pevnost v tahu, vykazují nízkou únavu při ohybu a minimální trvalé prodloužení. -
Zpevňující tkanina u varianty SCRUM
Zvyšuje příčnou tuhost řemenu s více profily, a zajišťuje tak jejich stabilní vedení v řemenici. -
Drážkovaný hřbet
Drážky snižují ohybové napětí při průchodu přes řemenici a zabraňují lokálnímu přehřívání. I díky nim lze používat malé průměry řemenic bez zkrácení životnosti řemenu.
Pro zajištění dynamických vlastností je do řemenu přidávána mazací složka, která se může vlivem změn okolní teploty vysrážet na povrchu jako bílý povlak nebo může vytvářet mírně vlhký film. Během provozu se opět vstřebá zpět do řemenu. Nejedná se o závadu. Tento jev nemá žádný negativní vliv na funkci ani životnost řemenu.
Profily a délky řemenů
BANFLEX (jednoprofilové) a BANFLEX SCRUM (víceprofilové) se vyrábějí v profilech se šířkou drážky 3, 5, 7 a 11 mm. Označení MS znamená násobné provedení: S = SCRUM.

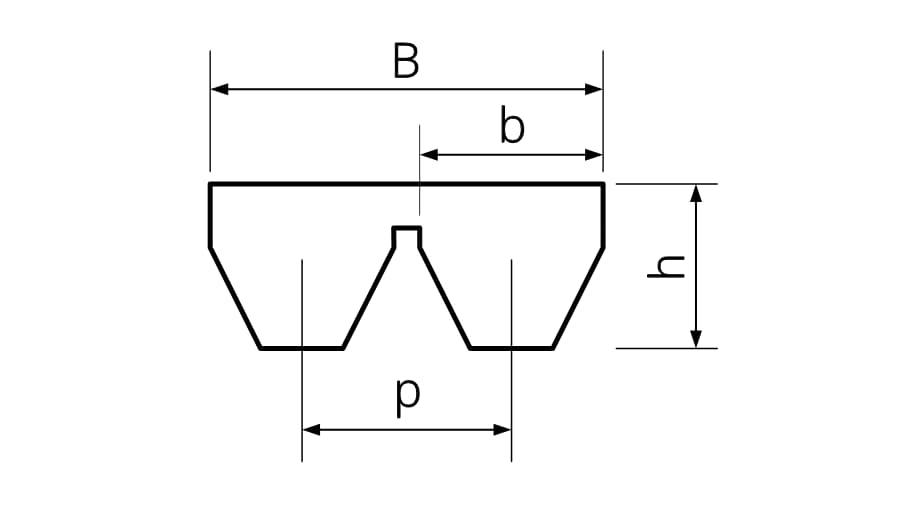

Určující rozměry násobného profilu BANFLEX SCRUM názorně ukazuje zde uvedené schéma.
Přehled velikostí, které jsou v současné době ve výrobním programu Bando uvádí tabulka níže.
Rozměry vyráběných profilů a dostupné vnější délky řemenů:
| Profil | Rozteč p [mm] | Šířka drážky b [mm] | Výška řemenu h [mm] | Rozsah délek La [mm] |
|---|---|---|---|---|
| 3M | - | 3,00 | 2,10 | 180–750 |
| 5M | - | 5,00 | 3,30 | 280–1850 |
| 7M | - | 7,00 | 5,30 | 500–2300 |
| 11M | - | 11,00 | 6,90 | 710–2300 |
| 3MS | 3,35 | 3,00 | 2,10 | 580–615 |
| 5MS | 5,30 | 5,00 | 3,30 | 280–1850 |
| 7MS | 8,50 | 7,00 | 5,30 | 450–2300 |
| 11MS | 13,20 | 11,00 | 7,00 | 710–2300 |
Řemeny BANFLEX v e-shopu TYMA CZ
Řemeny BANFLEX SCRUM v e-shopu TYMA CZ
Sestava BANFLEX SCRUM: na kombinaci záleží
Řemeny BANFLEX SCRUM se standardně vyrábějí jako dvouprofilové nebo tříprofilové. Jak správně sestavit víceprofilovou sadu na násobných řemenicích?
Pokud je potřeba více než tří profilů, skládá se sada z více dvou- a tříprofilových pásů ve vhodných kombinacích, jak ukazuje tabulka níže. Doporučený počet profilů v jedné sadě je maximálně 12.
Přehled výrobcem doporučeného osazení vícenásobných řemenic pásy řemenů BANFLEX SCRUM:
| Počet profilů | Doporučená kombinace pásů |
|---|---|
| 2 | 2 |
| 3 | 3 |
| 4 | 2+2 |
| 5 | 2+3 |
| 6 | 3+3 |
| 7 | 2+3+2 |
| 8 | 3+2+3 |
| 9 | 3+3+3 |
| 10 | 2+3+3+2 |
| 12 | 3+3+3+3 |
Řemeny BANFLEX SCRUM v e-shopu TYMA CZ
Dostupnost řemenů BANFLEX: tovární vs. řezané

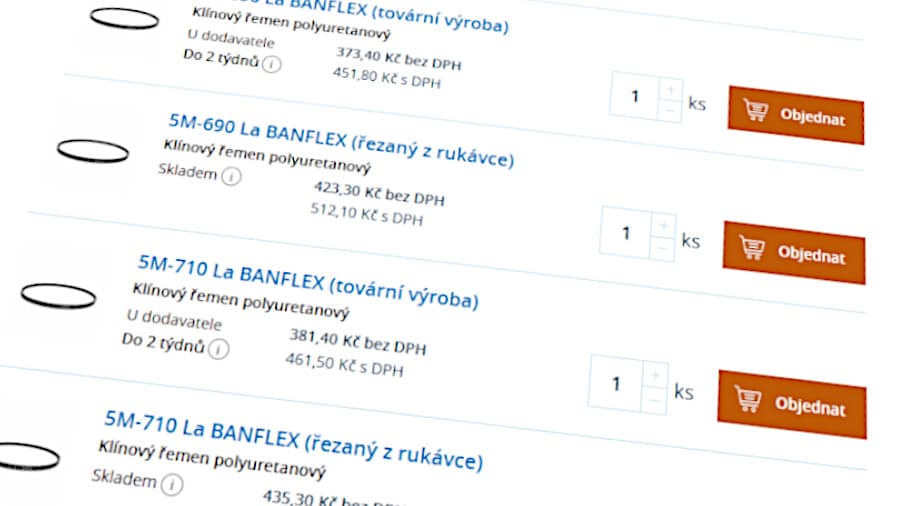

Jednoprofilové řemeny BANFLEX v profilu 5M, 7M a 11M nabízíme při shodném označení ve dvou variantách. V e-shopu tento rozdíl vyjadřuje označení tovární výroba, resp. řezané z rukávce uvedené přímo v názvu produktu.
Tyto varianty se z důvodu rozdílného výrobního postupu rozměrově liší, a proto je při použití v sadě nutné, aby byla celá sada stejného typu! V opačném případě dochází k nerovnoměrnému napnutí jednotlivých řemenů víceřemenového převodu. Výsledkem je jejich zvýšené opotřebení, vibrace, přehřívání i riziko předčasného selhání.
Hotové řemeny přímo z výroby – tovární výroba
Mají konstrukci uzpůsobenou právě tomu, že jsou vždy používány jako jednoduché, samostatné řemeny. Byť třeba na násobné řemenici v sadě.

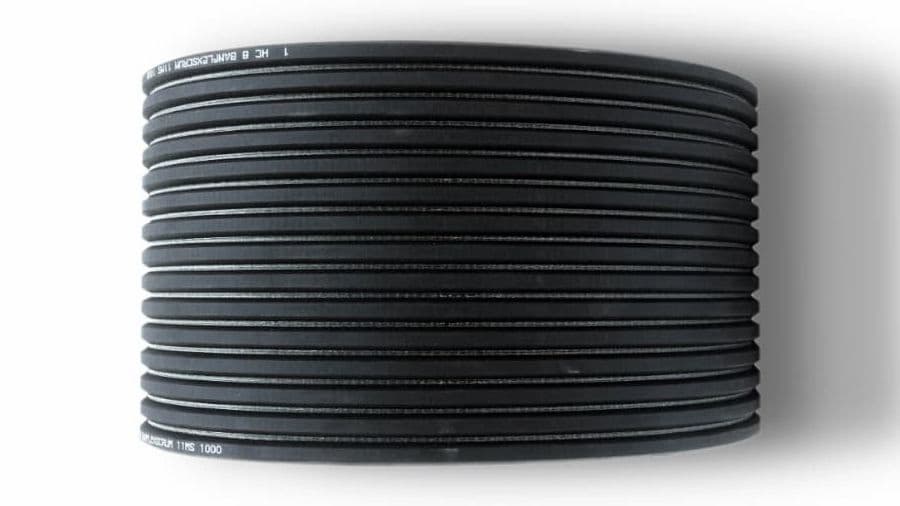

Výroba z rukávce násobného řemenu – řezaný z rukávce
Z konstrukčních důvodů jsou násobné řemeny o něco silnější než jednoduché, což se projeví i na rozdílné délce řezaného nekonečného řemenu a osové vzdálenosti při aplikaci.
Abychom byli konkrétní, podle údajů výrobce dochází při přechodu z hotových řemenů BANFLEX na výrobky řezané z BANFLEX SCRUM ke změně osové vzdálenosti, kterou uvádí tabulka níže.
Změna osové vzdálenosti při přechodu z jednoprofilového řemenu tzv. tovární výroby na řemen řezaný z rukávce:
| Přechod mezi variantami | Zkrácení osové vzdálenosti [mm] |
|---|---|
| 5M → 5MS | 3–5 |
| 7M → 7MS | 5–6 |
| 11M → 11MS | 6–8 |
Rozdíl v rozměrech je tedy konstrukční a zcela záměrný. Neznamená rozdíl ve výkonu, ale ovlivňuje délku řemene a osovou vzdálenost.
Skladová dostupnost u TYMA CZ
S ohledem na množství různých rozměrů i na výše uvedenou možnost výroby z rukávce nemáme ve většině případů jednoduché řemeny skladem, a jejich dodání proto trvá delší dobu.
Rukávce v žádaných rozměrech naopak skladem držíme. Řezané řemeny pak expedujeme nejpozději následující pracovní den. Jsou však mírně dražší o cenu práce (řezu).
Řemeny BANFLEX v e-shopu TYMA CZ
Řemeny BANFLEX SCRUM v e-shopu TYMA CZ
Nejste si jistí s výběrem řemenu? Kontaktujte nás a rádi pomůžeme vybrat vhodné řešení pro Váš konkrétní stroj.
