LASER-Z Měřič souososti řemenic / Belt Aligner

Měřicí přístroj k převodům

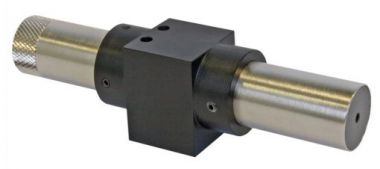

LASER-Z Měřič souososti řemenic / Belt Aligner
Cena pro Vás:

Cena bez DPH: 8 066,40

Cena s DPH: 9 760,30 s DPH

Katalogová cena bez DPH:
8 231,00

Skladem: ano

Parametry

Značka: Laser-Z

Měřící přístroj pro ustavování řemenic

Z5A Belt-Aligner měřící přístroj umožňuje přesné ustavení řemenic a řetězových kol pomocí laseru s plochým paprskem.

VÝHODY:

- rychlé a jednoduché použití
- vysoký optický výkon – 5mW
- umožňuje dokonalé vyrovnání polohy
- vysoká přesnost měření
- snižuje opotřebení řemenových převodů

- zajišťuje úsporu času a zvýšení kvality produktů

NÁVOD K POUŽITÍ:

  1. Přiložte 3 polohovací magnety na měřenou řemenici v  polohách 0°, 90° a 270°.
  2. U řemenice z magnetického materiálu: připevněte Z5A Belt-Aligner na boční stranu druhé řemenice, v případě potřeby použijte magnetickou destičku. (Pozor, při vyrovnávání je potřeba zohlednit tloušťku magnetické destičky.)
  3. Zapněte měřící přístroj Z5A Belt-Aligner a vyrovnejte řemenici na přesnou polohu podle paprsků na polohovacích magnetech.
  4. U řemenice z nemagnetického materiálu: Použijte silnou oboustrannou pásku.
  5. Ustavení řemenice (horizontální a verikální) je dosaženo, když laserový paprsek protíná na všech 3 polohovacích magnetech stejnou rysku.
  6. Nasaďte řemeny, nastavte jejich předpětí a proveďte zkušební běh. Pokud je třeba, znovu zkontrolujte ustavení řemenic.

Upozornění: Při provozu se vyhněte přímému zásahu laserového paprsku do očí! Prosím všímejte si magnetických polí! Dodržujte bezpečnostní směrnice BGV-B2! Nepoužívejte ve výbušném prostředí! Prosím udržujte výrobek v suchu.

CE-schváleno.

Popis produktu

Přístroje k měření délky řemenů, předpětí řemenů, souososti řemenic aj. hodnot.

Aby byla zajištěna správná funkce převodů nabízíme širokou paletu šikovných doplňků, přístrojů a příslušenství. Před použitím si stáhněte návody k obsluze.
