PTFE povrstvené tkaniny a sušící pásy
PTFE se používá při výrobě technických tkanin. Základem jsou skelné, kevlarové nebo kombinované tkaniny, které jsou povrstveny. Jsou dodávány v metráži v rolích. PTFE povrstvené tkaniny jsou nejčastěji používány na tzv. sušící pásy na balících strojích, při zpracování plastů, v lakovnách, ve sklářském průmyslu, v potravinářském průmyslu, v automobilovém průmyslu atd.
|
Typ folie |
Velikost ok [mm x mm] |
Tloušťka [mm] |
Hmotnost [gr/m²] |
Max. šířka role [mm] |
Obr. |
| Povrstvená tkanina ze skelných vláken | |||||
| 4x4 standard |
4 x 4 | 0,70 | 470 | 4400 |  |
|
4x4 as antistatická |
4 x 4 | 0,70 | 470 | 4400 |  |

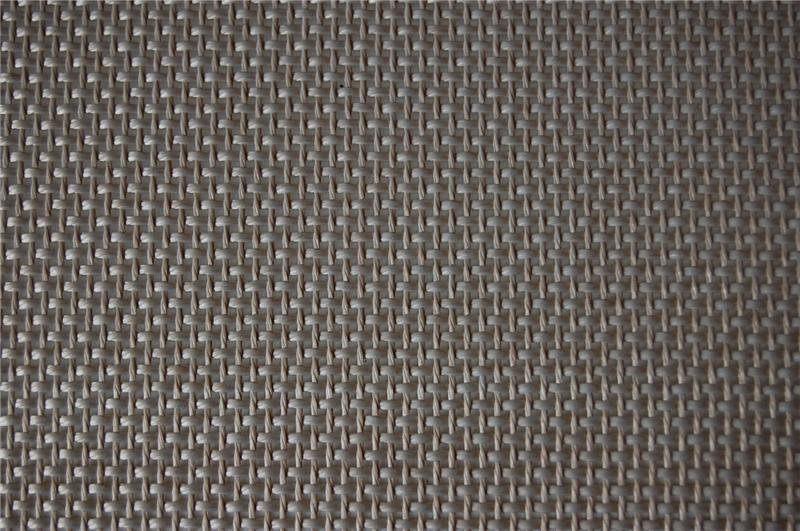

| 1x1 standard (glass) |
1 x 1 | 0,50 | 345 | 2000 |  |
| 2x2 standard (glass) |
2 x 2 | 0,60 | 520 | 2800 | |
|
2x2 as antistatická |
2 x 2 | 0,60 | 520 | 2800 | |
| Povrstvená kevlarová tkanina | |||||
| 4x4 aramid | 4 x 4 | 0,70 | 275 | 2800 |  |
|
4x4 aramid/glass kombinovaná skélná/ kevlarová |
4 x 4 | 1,20 | 520 | 3000 | |
Možnosti spojů pásů z PTFE
Teflonové tkaniny jsou spojovány v nekonečné sušící a transportní pásy různými způsoby a různými druhy spojek. S výběrem nejvhodnějšího materiálu transportního pásu a způsob spoje Vám rádi poradíme nebo budeme konzultovat s techniky výrobce.
 |
kevlarový smyčkový spoj - prodyšný |
|
kevlarový smyčkový spoj - prodyšný |
 |
kevlarový smyčkový spoj |
 |
spoj s jemným kovovým drátkem |
 |
spoj s kovovými spojkami Aligátor |
 |
spoj s kovovými spojkami Aligátor |
|
spoj s kovovými spojkami Aligátor s překrytím teflonovou fólií a nýty jako boční vedení pásu |
 |
spoj s plastovou spirálou z PEEK |
 |
spoj s kovovou spirálou potaženou polyamidem (PA) |
 |
spoj s plastovou spirálou z PES |
 |
spoj s nerezovými spojkami (INOX-spojkami) |
 |
spoj nerezovými spojkami (INOX-spojka) |
 |
vysekávaný tzv.prstový spoj nebo překrytý svařovaný spoj |
Úpravy okrajů pásů z PTFE
Okraje transportních pásů je možné olemovat nebo zesílit různými materiály, aby nedocházelo k dle poškození pásu, praskání okrajů. Okraj se mohou být z různým materiálů, v některých případech lze okraje navíc prošít, aby se zvýšila jejich pevnost a odolnost.
 |
zesílení okraje skelnou PTFE tkaninou |
 |
zesílení okraje kevlarovou PTFE tkaninou |
 |
zesílení okraje kevlarovou tkaninou se 4-násobným prošitím |
 |
zesílení okraje bílou teflonovou fólií |
 |
zesílení okraje hnědou teflonovou fólií |
 |
zesílení okraje PP textílií různých barev |
Vedení transportních pásů
V některých případech je nutné zajistit podélné vedení transportních pásu. Existuje několik způsobů jak zajistit vedení. Každý z nich má své výhody i omezení.
 |
klínové vedení nalepené na spodní straně pásu, použito speciální silikonové lepidlo, plynulé vedení bez polygonního efektu, vhodné i pro vyší rychlosti |
 |
vedení s pružinami přichycenými v kovových otvorech na okraji pásu, pružiny jsou připevněny na v unašečích řetězu |
 |
vedení kovými nýty na okraji pásu, jednoduché a levné řešení vhodné pro rychlosti pásu do 20m/min |
V případě požadavku prosím zašlete poptávku na Vámi požadované pásy nebo výrobky z PTFE.
