Násobné klínové řemeny HA,HB,HC,SPA,SPB,SPC,3VJ,5VJ,8VJ
Násobné klínové řemeny CONTI−V® Multibelt jsou vytvořeny spojením jednotlivých klínových řemenů v jeden široký pás. Profil řemenu a přenášený výkon zůstáva stejný jako u jednotlivých řemenů. Násobné řemeny se používají pro odstranění kmitání jednotlivých řemenů, u strojů s rázovým a střídavým zatížením nebo s u převodů s velkými osovými vzdálenostmi. Na objednávku je možné násobné řemeny vyrobit se zesíleným polyesterovým nebo kevlarovým vláknem.

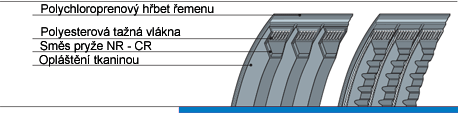

Základní profily, provedení a rozměry:
3VJ-5VJ-8VJ |
|
 |
SPZ-SPA-SPB-SPC |
|
|
HA-HB-HC-HD |
|
Oblasti použití:
Násobné klínové řemeny CONTI−V® Multibelt nacházejí použití u zemědělských strojů, obráběcích, drtičů, ventilátorů a v dalších případech, kde je přenášeno nestejnoměrné zatížení při velkých osových vzdálenostech. Nejčastější použití speciálních násobných řemenů je u kombajnů a žacích strojů.
Vlastnosti:
- přenos vysokého výkonu, plynulý tichý chod, vysoká životnost
- odolnost proti oleji a jiným chemickým látkám
- teplotní odolnost od -40°C do +80°C
- antistatické vlastnosti podle ISO1813
Profily:
Násobné klínové řemeny CONTI−V® Multibelt se vyrábějí jako opláštěné v profilech 3V(9J), 5V(15J), 8V(25J), SPZ, SPA, SPB, SPC, A/HA, B/HB, C/HC a D/HD a dále na poptávku jako řezané v profilech 3VX, 5VX, 8VX, XPZ, XPA, XPB a XPC.
Značení:
3/SPC5600Lw resp. 3/5V1500, 3/HB2350Le
3 - 3-násobný / typ řemenu
Upozornění: Pouze pro násobné řemeny SPZ, SPA, SPB, SPC je možné použít běžné řemenice SPZ, SPA, SPB, SPC. Pro násobné řemeny 3VJ, 5VJ, 8VJ a HA, HB, HC, HD nutno použít speciální řemenice z důvodu jiné vzdálenosti drážek e [mm] !
Profily a rozsah délek:
| Profil | Rozsah délek v mm |
| A/HA | 1336 - 4036 |
| B/HB | 1262 - 5662 |
| C/HC | 2361 - 6375 |
| D/HD | 2397 - 14335 |
| 3V(9J) | 1346 - 3556 |
| 5V(15J) | 2286 - 9017 |
| 8V(25J) | 2540 - 14224 |
| SPZ | 900 - 3550 |
| SPA | 900 - 4500 |
| SPB | 2000 - 10000 |
| SPC | 2650 - 12500 |
| XPZ/3VX | 1016 - 3556 |
| XPA | 1143 - 4500 |
| XPB/5VX | 1270 - 9000 |
| XPC | 1524 - 15240 |
